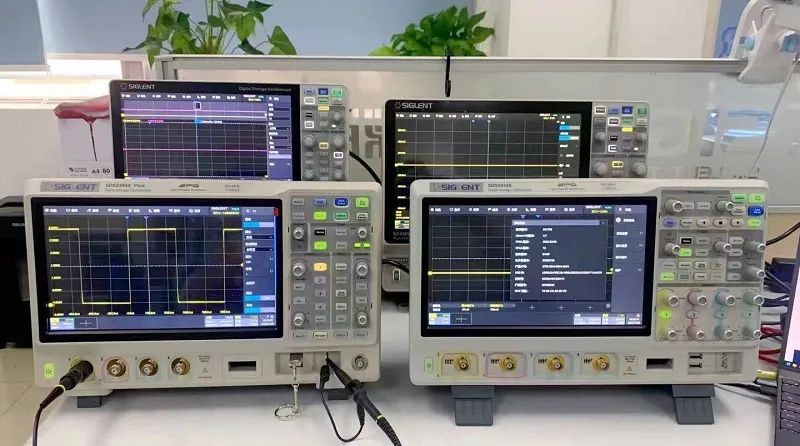

示波器是電子工程和電氣維修領域中常用的工具，用于觀察和測量電壓、電流、頻率等電信號的變化。它是電子工程師們進行調試、故障排除和設計驗證的重要工具。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。示波器探頭是示波器的重要配件之一，主要用于信號的接入和測量。

在本篇文章中，我們將介紹示波器的使用方法以及示波器探頭的應用技巧。

一、示波器的使用

連接示波器

首先，根據你要測量的信號類型，將示波器的探頭連接到相應的輸入通道上。一般來說，現代示波器都支持雙通道或四通道同時測量。在連接探頭時，要確保探頭的衰減比與被測信號的電壓幅度匹配，以避免測量誤差。同時，根據被測信號的電壓和電流范圍，選擇合適的探頭和示波器量程。

選擇示波器模式

示波器通常有多個模式可供選擇，包括單次觸發模式、自動觸發模式、正常模式等。單次觸發模式用于觀察瞬態信號，自動觸發模式用于穩定顯示信號，正常模式用于觀察周期性信號。在使用示波器時，根據需要選擇合適的模式，以便更好地觀察和分析信號。

設置示波器參數

在使用示波器時，需要根據實際情況設置相應的參數，包括電壓幅度、時間單位、觸發條件等。這些參數的設置可以影響示波器的顯示效果和測量精度。一般來說，在設置參數時要遵循以下原則：

電壓幅度：根據被測信號的電壓范圍，選擇合適的電壓幅度，以便更準確地顯示信號變化。

時間單位：根據被測信號的頻率范圍，選擇合適的時間單位，以便更好地觀察信號細節。

觸發條件：根據被測信號的特點，設置合適的觸發條件，以使示波器能夠穩定顯示信號。

調整示波器顯示

在設置好示波器的參數后，需要通過調整示波器的顯示來更好地觀察和分析信號。一般來說，在調整顯示時可以采取以下措施：

調整亮度：根據信號的強度和背景亮度，適當調整示波器的亮度，以獲得更好的顯示效果。

調整聚焦：根據信號的大小和顯示尺寸，適當調整示波器的聚焦，以使信號更加清晰。

調整位置：根據信號的特點和需要觀察的細節，適當調整示波器的位置，以更好地顯示信號。

進行信號分析

使用示波器進行信號分析是示波器應用的核心。通過觀察和分析被測信號的波形、頻率、幅度等信息，可以得出關于電路性能、故障點等方面的結論。在進行信號分析時，可以采取以下措施：

測量長度：通過測量信號的長度(時間)和寬度(幅度)，可以得出信號的頻率、周期等參數。

使用標尺：通過使用示波器上的標尺或游標卡尺，可以更準確地測量信號的長度、幅度等信息。

分析波形：通過對波形進行分解和分析，可以得出信號的特征、規律等信息。

二、示波器探頭的應用技巧

1、示波器探頭的帶寬范圍是指其能夠測量的信號頻率范圍，對示波器的測量精度、信號保真度和測試范圍等方面都有著重要的影響。這個通常會在探頭上寫明，多少M(fèi)Hz。如果探頭的帶寬不夠，示波器的帶寬再高也是無用，瓶頸效應。

2、另外就是探頭的阻抗匹配。探頭在使用之前應該先對其阻抗匹配部分進行調節。

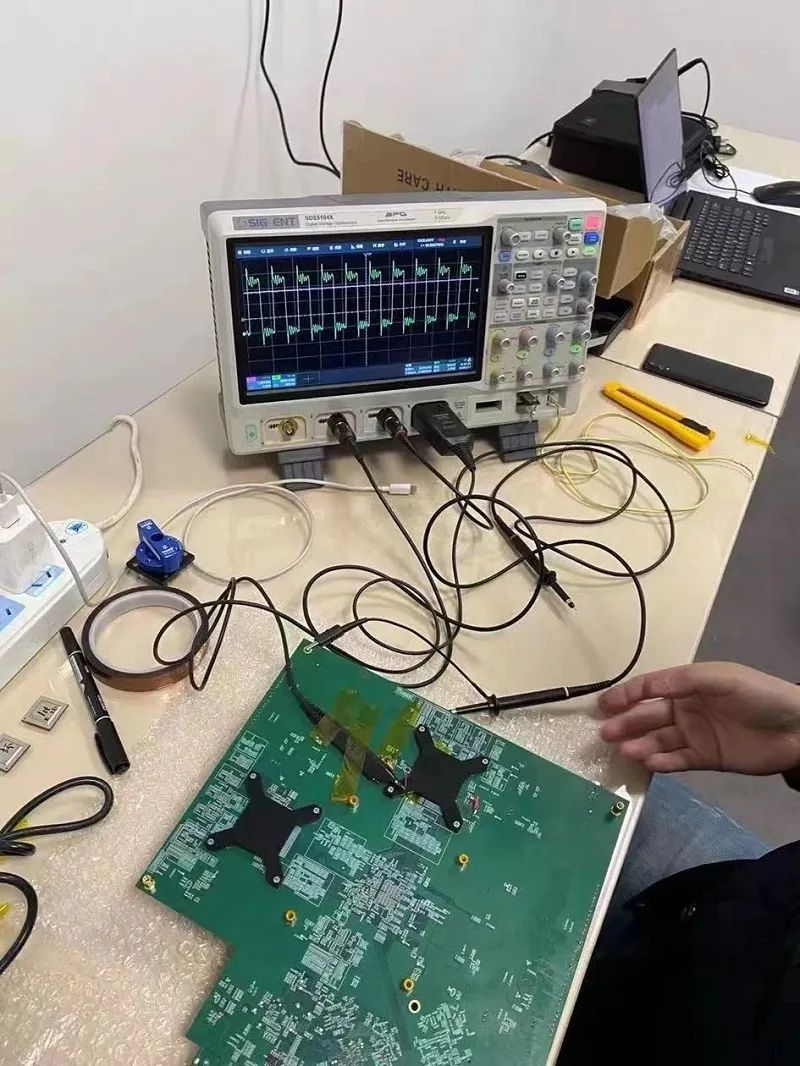

通常在探頭靠近示波器一端有一個可調電容，有一些探頭在靠近探針一端也具有可調電容。它們是用來調節示波器探頭的阻抗匹配的。如果阻抗不匹配的話，測量到的波形將會變形。調節示波器探頭阻抗匹配的方法如下：首先將示波器的輸入選擇打在GND上，然后調節Y軸位移旋鈕使掃描線出現在示波器的中間。檢查這時的掃描線是否水平(即是否跟示波器的水平中線重合)，如果不是，則需要調節水平平衡旋鈕(通常模擬示波器有這個調節端子，在小孔中，需要用螺絲刀伸進去調節。數字示波器不用調節)。然后，再將示波器的輸入選擇打到直流耦合上，并將示波器探頭接在示波器的測試信號輸出端上(一般示波器都帶有這輸出端子，通常是1KHz的方波信號)，然后調節掃描時間旋鈕，使波形能夠顯示2個周期左右。調節Y軸增益旋鈕，使波形的峰-峰值在1/2屏幕寬度左右。然后觀察方波的上、下兩邊，看是否水平。如果出現過沖、傾斜等現象，則說明需要調節探頭上的匹配電容。用小螺絲刀調節之，直到上下兩邊的波形都水平，沒有過沖為止。當然，可能由于示波器探頭質量的問題，可能調不到完全無失真的效果，這時只能調到最佳效果了。

3、示波器探頭上還有一個選擇量程的小開關：X10和X1。

當選擇X1檔時，信號是沒經衰減進入示波器的。而選擇X10檔時，信號是經過衰減到1/10再到示波器的。因此，當使用示波器的X10檔時，應該將示波器上的讀數擴大10倍(有些示波器，在示波器端可選擇X10檔，以配合探頭使用，這樣在示波器端也設置為X10檔后，直接讀數即可)。當我們要測量較高電壓時，就可以利用探頭的X10檔功能，將較高電壓衰減后進入示波器。

另外，X10檔的輸入阻抗比X1檔要高得多，所以在測試驅動能力較弱的信號波形時，把探頭打到X10檔可更好的測量。但要注意，在不甚明確信號電壓高低時，也應當先用X10檔測一下，確認電壓不是過高后再選用正確有量程檔測量，養成這樣的習慣是很有必要的，不然，哪天萬一因?yàn)檫@樣損壞了示波器，后悔就來不及了。經常有人提問，為什么用示波器看不到晶振引腳上的波形?一個可能的原因就是因?yàn)槭褂玫氖翘筋^的X1檔，這時相當于一個很重的負載(一個示波器探頭使用×1檔具有上百pF的電容)并聯在晶振電路中，導致電路停振了。正確的方法應該是使用探頭的X10檔。這是使用中應當注意的，即使不停振，也有可能因過度改變振蕩條件而看不到真實的波形了。

4、示波器探頭在使用時，要保證地線夾子可靠的接了地(被測系統的地，非真正的大地)，不然測量時，就會看到一個很大的50Hz的信號，這是因?yàn)槭静ㄆ鞯牡鼐€沒連好。

如果你發現示波器上出現了一個幅度很強的50Hz信號(我國市電頻率為50Hz，國外有60Hz的)，這時你就要注意下看是否是探頭的地線沒連好。由于示波器探頭經常使用，可能會導致地線斷路。檢測方法是：將示波器調節到合適的掃描頻率和Y軸增益，然后用手觸摸探頭中間的探針，這時應該能看到波形，通常是一個50Hz的信號。如果這時沒有波形，可以檢查是否是探頭中間的信號線是否已經損壞。然后，將示波器探頭的地線夾子夾到探頭的探針(或者是鉤子)上，再去用手觸摸探頭的探針，這時應該看不到剛剛的信號(或者幅度很微弱)，這就說明探頭的地線是好的，否則地線已經損壞。通常是連接夾子那條線斷路，通常重新焊上即可，必要時可更換，注意連接夾子的地線不要太長，否則容易引入干擾，尤其是在高頻小信號環境下。示波器探頭的地線夾子應該要靠近測量點，尤其是測量頻率較高、幅度較小的信號時。因?yàn)殚L(zhǎng)長的地線，會形成一個環，它就像一個線圈，會感應到空間的電磁場。另外系統中的地線中電流較大時，也會在地線上產生壓降，所以示波器探頭的地線應該連接到靠近被測試點附近的地上。
