如何選擇示波器的耦合輸入(50歐姆or 1M歐姆)

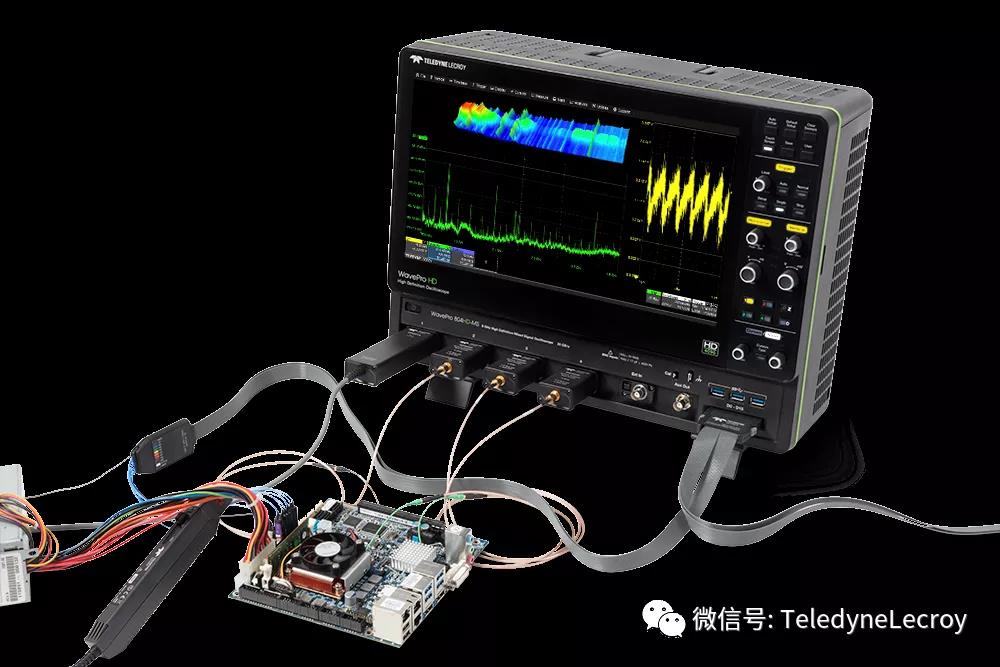

當示波器同時提供50歐姆輸入和1兆歐姆輸入時,如何選擇合適的輸入耦合關系到測量結果的準確,以下是我們對于示波器耦合輸入選擇的建議:


當使用10X探頭時,選擇1M歐姆輸入


當示波器與10x探頭一起使用時,唯一的選擇是1兆歐輸入,沒有其他的選擇。


如果待測信號帶寬低于200 MHz,則10x探頭是非常合適的適通用探頭。10x探頭的缺點是:由于將信號衰減10倍,因此信噪比降低20 dB。


對于12位高分辨率示波器,輸入噪聲峰峰值約為1 mV。10x探頭能夠提供的最高垂直靈敏度為10 mV/div,如果想測量小于100 mV的低電平信號,則10x探頭將限制示波器的垂直靈敏度。在這種情況下,請考慮使用直接連接或有源探頭。


使用線纜直接連接測試低電壓信號時,選擇1M歐姆


如果是測量非常低電平的信號,請選擇直接線纜連接到示波器,并選擇1M歐姆輸入。這樣可以利用示波器放大器的全部靈敏度,選擇1M歐姆輸入,能夠測量高達50 V的電壓,并具有較大的動態范圍偏移和交流耦合。

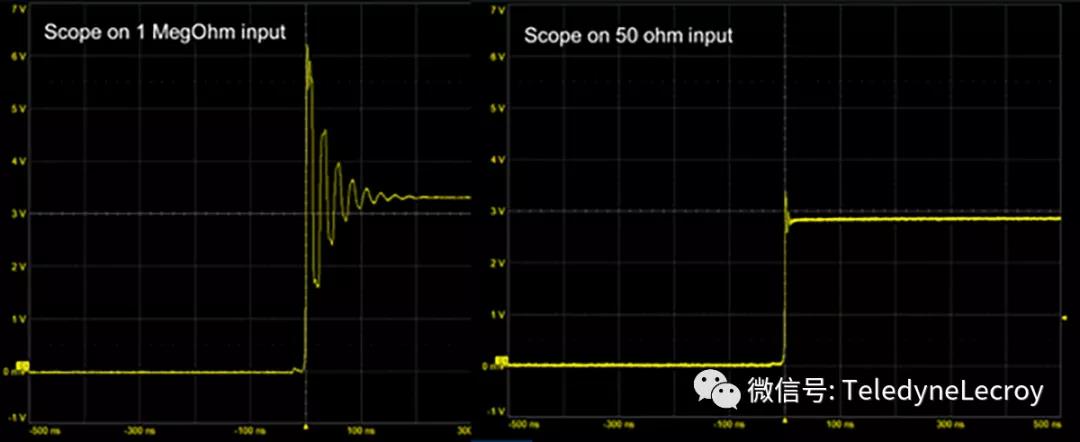

使用直接線纜連接并選擇1M歐姆輸入的不利之處在于,可能會引入反射誤差(如下圖所示)。



當信號遇到瞬時阻抗變化時,總是會發生反射,如果信號源的上升時間大于線纜延遲的4倍,則在信號的上升沿或下降沿會忽略掉反射,反射誤差可以忽略不計。


如果信號上升時間很大或線纜較短,則不必?fù)?dān)心反射問題。在示波器上使用1兆歐的輸入阻抗就可以了,能夠查看更高電壓信號,具有更大的DC偏置并可使用AC耦合。


對于長上升時間或低帶寬信號,首選設置為1兆歐姆輸入,帶寬有多低?如果典型的電纜長度為1米,則電纜的時間延遲約為5納秒。這意味著對于上升時間大于4 x 5 ns = 20 ns的信號,1兆歐姆的輸入是可以的。這是大約0.35 / 20nsec = 17 MHz的信號帶寬。如果信號的帶寬低于20 MHz,可以使用1兆歐姆的輸入。


使用50歐姆電纜時,請使用50歐姆來消除反射


示波器具有50歐姆輸入選項的真正原因是為了減少使用50歐姆特性阻抗線纜(例如RG58或RG174電纜)連接到示波器的信號的反射。


如果使用50歐姆的電纜,則信號在傳播到示波器時,會看到50歐姆的瞬時阻抗。當它進入示波器時,如果我們可以使瞬時阻抗保持恒定,則不會有反射,并且會在示波器中看到由信號源發射到電纜中的實際電壓。


我們特別在示波器上增加50歐姆輸入選項,是因?yàn)榧僭O(shè)客戶會使用50 歐姆線纜。這意味著,對于高帶寬的信號,可以最高到示波器的額定帶寬,請使用50歐姆的輸入阻抗設置。這將提供最高帶寬和最低噪聲的測量。


選擇50歐姆輸入時,注意防止過壓損壞


但是,如果輸入的DC或RMS電壓接近或高于5 V,請勿在示波器上使用50 ohm輸入!


示波器內部放大器前面是一個50歐姆的電阻,該電阻的功耗僅為0.5瓦。如果電阻功耗超過0.5瓦,則會發熱過多。在極端情況下,電阻器可能會熱損壞,或者會從板上掉下來。


0.5瓦的功耗限制對應于5 Vrms的輸入信號, 例如,這意味著5 V的DC電平或占空比為50%的10 V峰峰值信號。如果需要探測高于5 V的電壓(尤其是電源軌),請考慮使用諸如RP4030之類的電源信號完整性探頭,該探頭設計用于高達30 Vdc的電源軌測量。
