現代通信信號一般是寬帶I/Q矢量調制信號，在傳輸鏈路中通常會采取變頻方式。當信號系統經過上下變頻之后，發現調制質量變差、EVM變差，這都是正常的現象。然而，有時發現寬帶信號經過變頻之后，完全無法解調分析，這種現象困擾過許多寬帶信號應用研發和測試人員。

倍頻和分頻

倍頻器和分頻器僅支持調頻、調相和脈沖調制，也支持LFM線性調頻，不支持其它調制方式，特別是目前無線通信的調制方式，如PSK、QAM、OFDM等。如果這些不支持的信號類型的傳輸鏈路當中，加入了倍頻器和分頻器，則信號改變，完全無法解調。

原因分析：

· 倍頻器和分頻器輸入和輸出的功率線性范圍很小，通常只有3dB左右。

· PSK、QAM、OFDM等調制信號的瞬時功率變化范圍很大，經過倍頻器或分頻器，輸出信號的幅度和相位完全非線性，因此不能解調。

· 倍頻器和分頻器支持調頻、調相還有線性調頻和MSK，是等幅恒包絡調制信號，還支持脈沖調制。

混頻

在信號系統中，混頻器在收發兩端的應用極為普遍，例如IF(×LO)?RF發射鏈路，RF(×LO)?IF接收鏈路，混頻之前的信號，EVM質量應當很好，混頻輸出的信號，EVM質量一定程度惡化。對于復雜幀結構的寬帶通信信號的上變頻發射鏈路，如果混頻頻率關系是RF = LO + IF，RF與IF符號相同，用分析儀可以解調RF信號，EVM稍差一些；如果混頻頻率關系是RF = LO - IF ，RF與IF符號相反，那么分析儀或接收機完全無法解調。

原因分析：

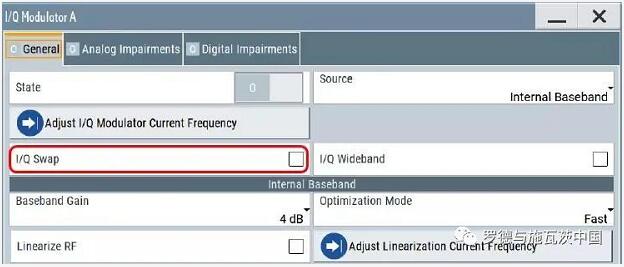

· 如果頻率關系式中，RF與IF符號相同，可以正常解調，而當符號相反時，具有復雜幀結構的標準通信信號大多無法解調，而如果在信號源或分析儀其中一方設置I/Q swap模式，則能夠正常解調分析。

· 常規I/Q定義采用 I - j*Q 的方式，swap反轉模式就是I + j*Q；在頻域{-f，+f}，IQ信號的幅度值縱軸（幅度軸）對稱翻轉，相位值取反（橫軸對稱翻轉）。

· 如果信號是單純的PSK、QAM、OFDM等調制信號，無論是否swap，混頻后的信號均可解調，因?yàn)榉崔D(zhuǎn)前后的標準星座圖是一樣的。

（作者：陳峰）
