隨著電子工程師不斷把設計推向技術與工藝的極限，電子產品集成度增加，使得電路板尺寸不斷變小，布線密度越來越大，與此同時信號頻率也在不斷提升，使得串?dāng)_問題日益突出。串?dāng)_現象是高速、高密度電路設計中需要重點考慮的問題，串?dāng)_分析已經成為系統性能測試中不可或缺的測試項目。
中星聯華科技（北京）有限公司基于多年來對信號質量的研究和測試儀器設計的經驗，針對目前在高速背板、連接器等高速傳輸鏈路中遇到的串?dāng)_問題，開發出集串?dāng)_信號產生、測試分析等功能的測試系統，為模擬和測試被測件在真實環境中的運行狀態提供了有力保障。
1.什么是串?dāng)_？
串?dāng)_是目前信號完整性中最常見的研究現象之一，高度密集的板間走線和間距狹小的走線都會導致信號間串?dāng)_。在下圖所示的典型高速背板傳輸鏈路中，串?dāng)_現象尤為嚴重，對系統性能的影響也不容忽視，往往會導致板卡工作不穩定甚至無法正常工作

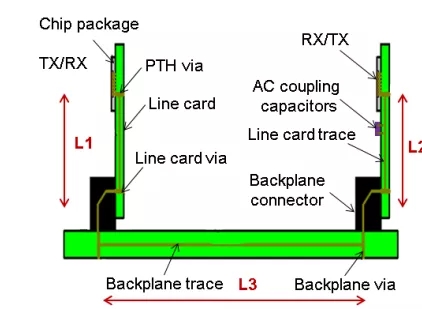

圖１型的高速背板傳輸鏈路示意圖
根據電路疊加原理，在無源電路中當其他的傳輸線有信號在傳輸時，串?dāng)_引起的噪聲將會疊加在受害線上，信號受其影響會產生波形失真、畸變等。當串?dāng)_噪聲疊加在被干擾信號的高低電平上時，會產生幅度噪聲或影響眼圖高度。下圖很直觀的表現出串?dāng)_對眼圖的影響。

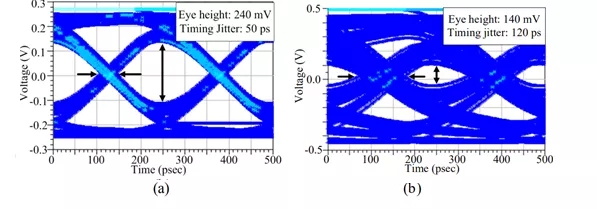

（ａ）發送端眼圖 （ｂ）接收端經過干擾眼圖
當串?dāng)_噪聲疊加在被干擾信號的跳變邊沿位置時會產生邊沿的抖動，進而影響上升下降時間或者是眼圖寬度。由于干擾源的不確定性，串?dāng)_噪聲一般會同時影響被干擾信號的上升下降時間和幅度。
邊沿受到干擾的信號
串?dāng)_耦合方式通?？煞譃閮煞N，即公共阻抗耦合和電磁場耦合。公共阻抗耦合是因?yàn)椴煌盘柟灿霉卜祷芈窂揭鸬模@種耦合通常在低頻時起決定作用。電磁場耦合主要發生在高頻時，又可分為電感性耦合（互感）與電容性耦合（互容）。通常所說的串?dāng)_是指電磁場耦合。
電磁場耦合屬于近場耦合，其機理是在高頻時PCB上的任何兩個器件（諸如芯片、PCB板、連接器、芯片封裝和連接器電纜等器件或?qū)Ь€）之間存在互容和互感，在多導體系統中，導體間通過電場和磁場發生耦合。這種耦合會把信號的一部分能量傳遞到鄰近的導體上，從而形成干擾噪聲。當一個器件或一條信號線上的信號發生變化時，其變化會通過互容和互感耦合到其他器件或信號線，即串?dāng)_耦合。
當干擾線上有信號傳輸時，由于信號邊沿電壓的變化，在信號邊沿附近的區域，干擾線上的分布電容會感應出時變的電場，而受害線處于這個電場里面，所以變化的電場會在受害線上產生感應電流?？梢园研盘柕倪呇乜闯墒茄馗蓴_線移動的電流源，在它移動的過程中，通過電容耦合不斷地在受害線上產生電流噪聲。
互容耦合原理
當信號在干擾線上傳播時，由于信號電流的變化，在信號躍變的附近區域，通過分布電感的作用將產生時變的磁場，變化的磁場在受害線上將感應出噪聲電壓，進而形成感性的耦合電流，并分別向近端和遠端傳播。
與容性耦合電流不一樣的是，感性耦合電流的方向與干擾線上信號傳播的方向是反向的，向近端傳輸時，電流回路是從信號路徑到返回路徑，而向遠端傳輸時，電流回路則是從返回路徑到信號路徑。
對于近端感性耦合串?dāng)_，其特征與近端容性耦合串?dāng)_非常相似，也是從零開始迅速增加，當傳輸長度大于等于飽和長度以后，將穩定在一個固定值，持續時間是兩倍的傳輸延遲。因?yàn)榱飨蚪说母行择詈想娏髋c容性耦合電流同向，所以兩者將疊加在一起。
互感耦合原理
