在開始芯片測試流程之前應先充分了解芯片的工作原理。要熟悉它的內部電路，主要參數指標，各個引出線的作用及其正常電壓。第一部工作做的好，后面的檢查就會順利很多。芯片很敏感，所以測試的時候要注意不要引起引腳之間的短路，任何一瞬間的短路都能被捕捉到，從而造成芯片燒壞。
另外，如果沒有隔離變壓器時，是嚴禁用已經接地的測試設備去碰觸底盤帶電的設備，因為這樣容易造成電源短路，從而波及廣泛，造成故障擴大化。焊接時，要保證電烙鐵不帶電，焊接時間要短，不堆焊，這樣是為了防止焊錫粘連，從而造成短路。但是也要確定焊牢，不允許出現虛焊的現象。在有些情況下，發現多處電壓發生變化，此時不要輕易下結論就是芯片已經壞掉了。要知道某些故障也能導致各個引腳電壓測試下來與正常值一樣，這時候也不要輕易認為芯片就是好的。
芯片的工作環境要求有良好的散熱性，不帶散熱器并且大功率工作的情況只能加速芯片的報廢。芯片其實很靈活，當其內部有部分損壞時，可以加接外圍小型元器件來代替這已經損壞的部分，加接時要注意接線的合理性，以防造成寄生耦合。
集成電路芯片的測試（ICtest）分類包括：
分為晶圓測試（wafertest）、芯片測試（chiptest）和封裝測試（packagetest）。
wafertest是在晶圓從晶圓廠生產出來后，切割減薄之前的測試。其設備通常是測試廠商自行開發制造或定制的，一般是將晶圓放在測試平臺上，用探針探到芯片中事先確定的測試點，探針上可以通過直流電流和交流信號，可以對其進行各種電氣參數測試。
對于光學IC，還需要對其進行給定光照條件下的電氣性能測試。
晶圓測試主要設備：探針平臺。
輔助設備：無塵室及其全套設備。
晶圓測試是效率最高的測試，因為一個晶圓上常常有幾百個到幾千個甚至上萬個芯片，而這所有芯片可以在測試平臺上一次性測試。
chiptest是在晶圓經過切割、減薄工序，成為一片片獨立的chip之后的測試。其設備通常是測試廠商自行開發制造或定制的，一般是將晶圓放在測試平臺上，用探針探到芯片中事先確定的測試點，探針上可以通過直流電流和交流信號，可以對其進行各種電氣參數測試。chiptest和wafertest設備最主要的區別是因為被測目標形狀大小不同因而夾具不同。
對于光學IC，還需要對其進行給定光照條件下的電氣性能測試。
chiptest主要設備：探針平臺（包括夾持不同規格chip的夾具）
chiptest輔助設備：無塵室及其全套設備。
chiptest能測試的范圍和wafertest是差不多的，由于已經經過了切割、減薄工序，還可以將切割、減薄工序中損壞的不良品挑出來。但chiptest效率比wafertest要低不少。
packagetest是在芯片封裝成成品之后進行的測試。由于芯片已經封裝，所以不再需要無塵室環境，測試要求的條件大大降低。
一般packagetest的設備也是各個廠商自己開發或定制的，通常包含測試各種電子或光學參數的傳感器，但通常不使用探針探入芯片內部（多數芯片封裝后也無法探入），而是直接從管腳連線進行測試。
由于packagetest無法使用探針測試芯片內部，因此其測試范圍受到限制，有很多指標無法在這一環節進行測試。但packagetest是最終產品的測試，因此其測試合格即為最終合格產品。
IC的測試是一個相當復雜的系統工程，無法簡單地告訴你怎樣判定是合格還是不合格。
一般說來，是根據設計要求進行測試，不符合設計要求的就是不合格。而設計要求，因產品不同而各不相同，有的IC需要測試大量的參數，有的則只需要測試很少的參數。
事實上，一個具體的IC，并不一定要經歷上面提到的全部測試，而經歷多道測試工序的IC，具體在哪個工序測試哪些參數，也是有很多種變化的，這是一個復雜的系統工程。
例如對于芯片面積大、良率高、封裝成本低的芯片，通?？梢圆贿M行wafertest，而芯片面積小、良率低、封裝成本高的芯片，最好將很多測試放在wafertest環節，及早發現不良品，避免不良品混入封裝環節，無謂地增加封裝成本。
IC測試的設備，由于IC的生產量通常非常巨大，因此向萬用表、示波器一類手工測試一起一定是不能勝任的，目前的測試設備通常都是全自動化、多功能組合測量裝置，并由程序控制，你基本上可以認為這些測試設備就是一臺測量專用工業機器人。
IC的測試是IC生產流程中一個非常重要的環節，在目前大多數的IC中，測試環節所占成本常常要占到總成本的1/4到一半。

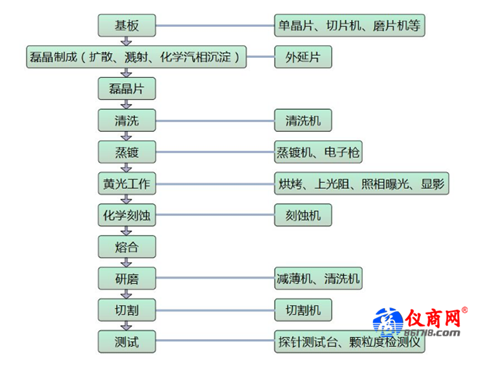

芯片測試的過程是將封裝后的芯片置于各種環境下測試其電氣特性，如消耗功率、運行速度、耐壓度等。經測試后的芯片，依其電氣特性劃分為不同等級。而特殊測試則是根據客戶特殊需求的技術參數，從相近參數規格、品種中拿出部分芯片，做有針對性的專門測試，看是否能滿足客戶的特殊需求，以決定是否須為客戶設計專用芯片。經一般測試合格的產品貼上規格、型號及出廠日期等標識的標簽并加以包裝后即可出廠。而未通過測試的芯片則視其達到的參數情況定作降級品或廢品。以下是芯片芯片測試流程解析：
在必備原材料的采集工作完畢之后，這些原材料中的一部分需要進行一些預處理工作。作為最主要的原料，硅的處理工作至關重要。首先，硅原料要進行化學提純，這一步驟使其達到可供半導體工業使用的原料級別。為了使這些硅原料能夠滿足芯片制造的加工需要，還必須將其整形，這一步是通過溶化硅原料，然后將液態硅注入大型高溫石英容器來完成的。
而后，將原料進行高溫溶化為了達到高性能處理器的要求，整塊硅原料必須高度純凈，及單晶硅。然后從高溫容器中采用旋轉拉伸的方式將硅原料取出，此時一個圓柱體的硅錠就產生了。從目前所使用的工藝來看，硅錠圓形橫截面的直徑為200毫米。在保留硅錠的各種特性不變的情況下增加橫截面的面積是具有相當?shù)碾y度的，不過只要企業肯投入大批資金來研究，還是可以實現的。intel為研制和生產300毫米硅錠建立的工廠耗費了大約35億美元，新技術的成功使得intel可以制造復雜程度更高，功能更強大的芯片芯片，200毫米硅錠的工廠也耗費了15億美元。下面就從硅錠的切片開始介紹芯片的制造過程。
