比起儀器發生故障后維修，日常儀器的維護保養更為重要，防患于未然才是避免儀器故障的根本。儀器發生故障的常見的幾種原因，如下：接地不良、靜電導致儀器損壞、電源質量導致儀器損壞、使用操作不當、元器件老化、使用環境不符合要求，本篇文章主要給大家講解靜電導致儀器損壞。

靜電的概念

靜電是一種電能，它寄存在物體表面，是正負電荷局部范圍內失去平衡的結果。靜電永遠是電子測量儀器的最大敵人，對電子元器件的傷害表現在隱蔽性，潛伏性，可積累性等特性。

靜電的三大危害形式

1.靜電吸附：灰塵會降低電路板或器件的絕緣阻抗，影響性能及壽命。

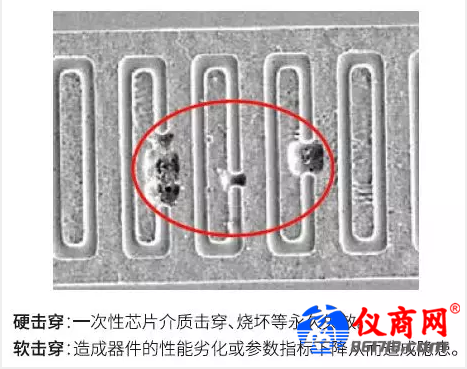

2.靜電放電引起器件擊穿

3.靜電感應：當導體和電介質至于電場中，在其感應出正或負電荷，同時由于電荷定向移動而形成的電流。

靜電給儀器帶來的實際損害案例

案例一

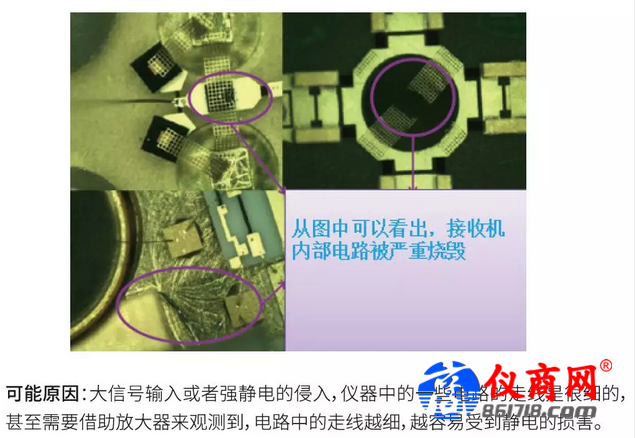

5071C開機直通狀態下的傳輸測量正常，單通道測量低3-5dBm。回波損耗曲線異常。

檢測發現：接收機元器件被燒毀。

案例二

靜電對無保護電路的儀器或器件損壞。

例如：TDR采樣頭無保護電路，輸入電壓超過3V就會造成損壞，而大多靜電都已經大大超出了此范圍，而人體對3000V一下的靜電毫無觸感，所以操作人員在進行測試一定要做好防靜電措施。

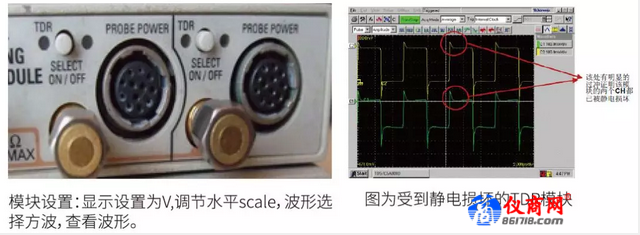

如何查看TDR模塊是否損壞？

案例三

常有使用儀器的客戶會跟我們反應：最近一段時間使用U盤插入示波器，會不時出現死機狀態，只能靠重啟來恢復。

對于此類別的案例，需注意：插撥U盤時，注意防靜電，并且插撥速度不要過快，每次使用時都緩慢插撥U盤，可解決插撥U盤死機問題。

為什么插撥U盤會造成此類現象，原因如下:U盤攜帶病毒；U盤容量過大，使主板暫時出現供電不足；；由于無靜電防護措施的人體與U盤都攜帶靜電，插撥U盤較快，瞬間產生較大靜電導致CPU板處于保護狀態，是系統運行停止，出現死機。
