是德科技作為測試測量領域的佼佼者，是德系列的電測儀器價位并不便宜，少則幾萬動輒幾十萬的精密儀器；因此使用起來就要按照正確的流程使用，定期對儀器進行校準。

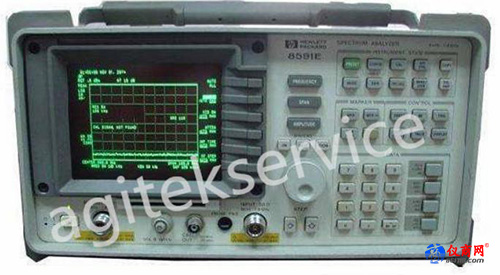

是德頻譜儀校準方法介紹

那么對于是德系列儀器校準過程中需要注意的問題有哪些呢？下面由安泰測試設備維修中心張工為大家分享：

一、頻譜儀的校準程序

儀器內部計算機設有三個常用校準程序：頻率校準、幅度校準和預選器（YTF）校準。

1、頻率校準

當頻譜儀經過振動、運輸、長時間放置或大的環境溫度變化時，頻譜儀頻率調諧會發生變化，帶來頻率測量誤差，嚴重時會出現測量信號左右晃動的現象，通過頻率校準可以排除該現象。校準的過程主要是以300MHz信號為參考信號，對頻譜儀的掃描時間、中心頻率、跨度（掃寬）、YIG主線圈延遲、副線圈靈敏度、掃頻靈敏度進行誤差校準，使頻譜儀頻率調諧范圍正常。

校準方法：

用頻率/幅度校準電纜，將校準信號（CAL OUTPUT）接入頻譜儀的信號輸入端。按【CAL】〔CALFREQ〕，頻譜儀進入頻率校準程序。校準結束后，屏幕上出現“CALDONE”信息，按〔CALSTORE〕鍵將校準數據存儲在儀器的E2PROM中。

2、幅度校準

與頻率校準一樣，當頻譜儀測量幅度準確度發生變化時，通過幅度校準程序可以使儀器滿足出廠指標，過程主要是以300MHz信號為參考信號，對頻譜儀的整個通道幅度、分辨帶寬濾波器、對數放大器、以及輸入衰減器等幅度進行誤差測量并校正。

校準方法：

用頻率/幅度校準電纜，將校準信號（CAL OUTPUT）接入頻譜儀的信號輸入端。按【CAL】〔CALAMP〕，頻譜儀進入幅度校準程序。校準結束后，屏幕上出現“CALDONE”信息，按〔CALSTORE〕鍵將校準數據存儲在儀器的E2PROM中。

3、預選器（YTF）校準

預選器的掃頻和跟蹤是頻譜儀諧波波段的關鍵。該機設計上采用了和第一本振相互獨立的驅動電路，對各波段分別校準和驅動。在頻譜儀快掃、慢掃、跨波段掃時，對第一振蕩器和預選器的磁滯、延遲進行補償，大大地改善了YTF的跟蹤特性。如果頻譜儀在諧波波段上有5dB或更大的幅度誤差，往往是儀器放置時間較長，環境溫度變化較大所造成的。預選跟蹤器不良會造成幅度測量誤差，甚至測不到信號，此時應該進行YTF校準。

校準方法：

用YTF校準電纜，將100MHz梳狀波（COMB）信號接到頻譜儀的RF輸入端。按【CAL】〔CALYTF〕，頻譜儀進入YTF校準程序。校準結束后，屏幕上出現“CALDONE”信息，按〔CALSTORE〕鍵將校準數據存儲在儀器的E2PROM中。

如果在校準期間退出或校準不能完成出現錯誤信號，按〔CALFETCH〕取回校準數據。這時儀器將需要重新調整和修理。

二、頻譜儀校準后的校準數據

HP859X系列頻譜儀不僅能對儀器各種指標進行校準，而且還能將各種校準數據存貯在內存里，便于操作和維修人員進行參考。只要進入維修菜單，就能將校準數據顯示出來。

具體步驟：按下菜單〔CAL〕（MORE） （MORE） （SERVICEDIAG） （DISPLAYCALDATA），這時頻譜儀的幅度校準表將顯示在屏幕上。

表中含有輸入衰減器（RFATN）衰減量為0～70dB以10dB為步進的各檔幅度誤差修正值，對數放大器（LOG）放大量為0～50dB以10dB為步進的各檔幅度誤差修正值，線性放大器（LIN）放大量為10～40dBm以10dB為步進的各檔幅度誤差修正值，分辨率帶寬放大器（BWAMP）以1、3、10為帶寬為步進的各檔幅度誤差修正值;頻譜儀整個通道增益（GAIN）修正值，增益修正值是以DAC的形式來表示的，修正值最小為0，最大為255等。

通過幅度校準表，我們不但能分析頻譜儀中各硬件電路的性能指標，而且還能給維修儀器帶來一定的方便。頻譜儀內部計算機對幅度修正的能力最大為±2.2dBm，DAC的修正值最大為255，如果頻譜儀在作幅度校準過程中，各類誤差修正值超過±2.2dBm，DAC的修正值最大為255，則校準不能完成，頻譜儀屏幕上將出現錯誤信息。
