隨著移動互聯網、人工智能火熱發展趨勢下，半導體技術及材料發展，相關市場商機不容小覷，尤其互聯裝置越來越多元，對于半導體性能需求大幅提升，加上虛擬實境(VR)、擴增實境(AR)和智慧車等新領域不斷演進，當中提升半導體的先進封測產能將成為發展關鍵。在半導體元件測試領域，艾德克斯更是深耕多年并擁有眾多的產品線。本文將介紹ITECH針對電容器的ESR測量及應用。

LIC（鋰離子電容器）的ESR測量

*ESR：等價串聯電阻

鋰離子電容器是一種兼具高能量密度和高功率密度特性且能夠做到大電流充放電的一款電儲能設備。

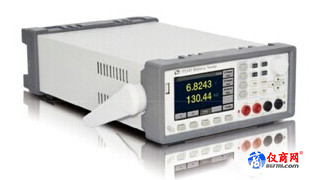

ITECH電池內阻測試儀IT5101的最高分辨率為0.1μΩ ，測量范圍為 3KΩ，因此廣泛用于測量根據容量、形狀而差異較大的鋰電容器的 ESR 值。

同時，也可測量鋰電容器的端口間電壓。

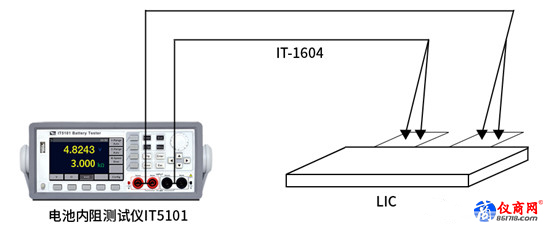

IT5101電池內阻測試儀的測試要點

由于電池內阻測試儀IT5101的最高分辨率為0.1μΩ ，測量范圍為 3kΩ，因此廣泛用于測量根據容量、形狀而差異較大的鋰電容器的 ESR 值

同時，也可測量鋰電容器的端口間電壓

可將測試數據讀取至計算機中

由于配備 RS232C 、 GP-IB (選件)、數據 I/O ，因此可用于自動化產線中。

DLC（雙電層電容器）的ESR測量

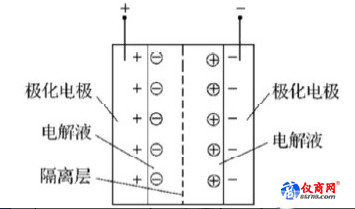

雙電層電容器(Electrical double layer capacitor, EDLC)，又叫超級電容器，是能量密度和功率密度介于電池和傳統靜電電容器間的新型儲能元件。但內阻過大限制了其應用范圍。測試其等效串聯內阻(ESR)是非常必要的。

IT5101在測試電流的頻率1kHz下最大可以測量3kΩ的ESR。
