本文收集了大量的維修實際案例，通過這些真實的案例，可以幫助您有效的檢測及預防儀器的故障，幫助您更好的管理儀器。
一、信號發生器通道無輸出波形的故障檢測及預防
1、故障現象
2、儀器檢測
（1）阻抗檢測，正常

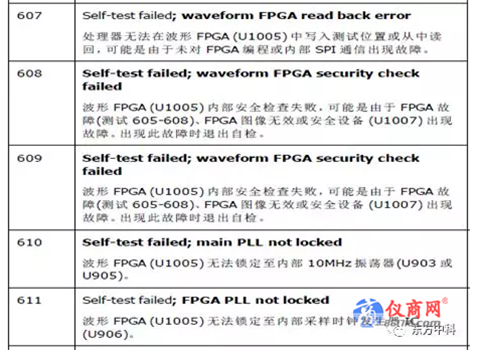

（2）自檢后失敗，報錯607~610，查詢手冊比較
（3）重新安裝升級固件版本后沒有任何進展
（4）拆機檢測

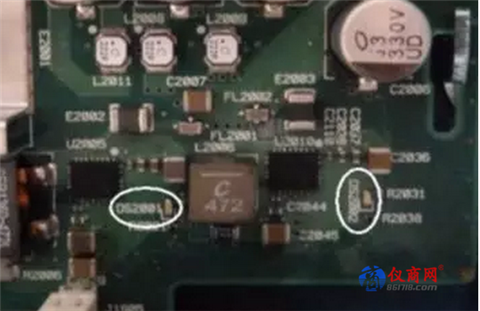

檢測主板電源LED是否亮起，主板LED 會亮起以表示+5 V 和+3.3 V 隔離電源工作正常

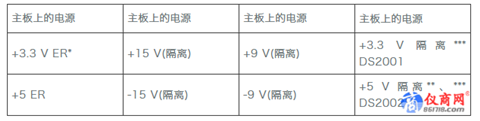

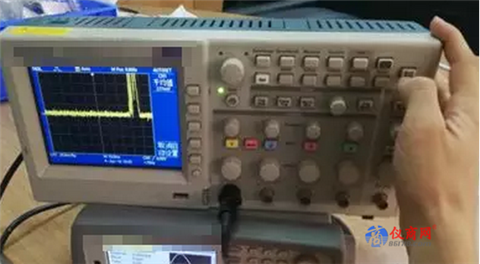

經檢測DS2001， DS2002均亮起，用示波器檢測主板其他隔離電源是否正常。
經檢測，主板隔離電源均正常。

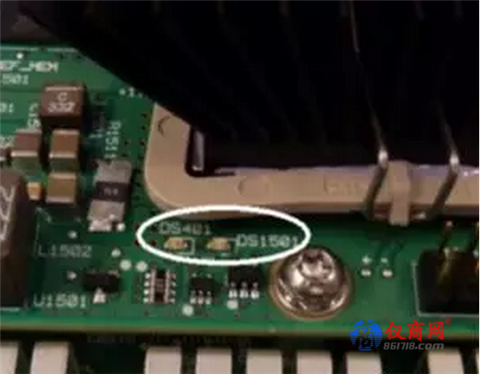

檢測夾層板LED燈是否亮起，發現：DS1501亮起， DS401未亮。
DS401表示FPGA 是否已成功編程，未亮，檢測夾層板電源
經檢測，夾層板電源正常，判斷很有可能是從前面板到主板或主板到夾層板之間出現SPI 通信故障。
檢查SPI 通信

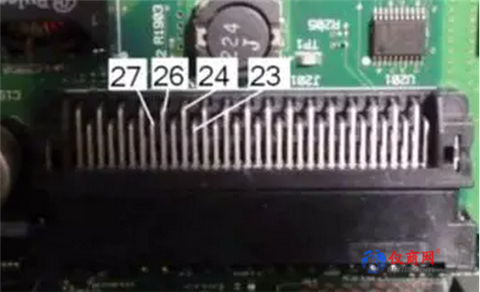

探測前面板至主板連接器J201 針腳23、24、26 和27 以檢查主板和前面板之間在啟動期間的活動。
經檢測發現有+3.3 V 脈沖，排除前面板故障。

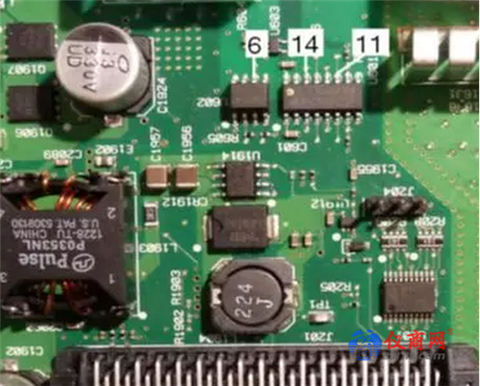

使用示波器探測主板上的光隔離器U602 針腳6，是否存在活動。（此線路用于將FPGA 重置為啟動編程）
再檢查U601(主板上)針腳11、12、13 和14 在啟動期間是否存在活動。注意，儀器關閉再啟動后，該活動會立即停止或很少發生。
經檢測，U602存在+3.3 V 脈沖。U601針腳11、12、13 和14無任何活動，確定故障點，維修后恢復正常。

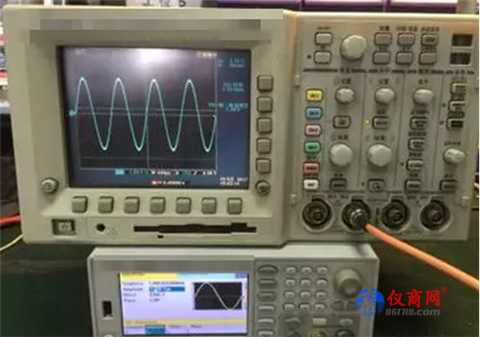

安裝好儀器，自檢通過，信號輸出恢復正常
二、故障原因分析
同類信號發生器無波形輸出的可能原因包括：通道口故障 、主板松動、系統故障 、相關電路板故障 。
三、如何避免此類故障現象發生
1、 降低對儀器的震動
使用場地的顫動度不得大于0.5G，不應與產生震動的機器放置在一起，避免因顫動導致儀器內部機械部分或接頭及主板接觸部分松動而造成工作異常。
儀器運輸時填充好防震包材，避免暴力運輸。對于接觸不良的設備禁止用外力敲打，避免造成其他部件的脫落。
2、降低儀器及元器件老化
保證儀器在合適的溫濕度范圍內使用
注意對軟驅的保護，并注意防塵
3、規范操作
按照用戶手冊使用儀器，設置好相應參數，注意阻抗匹配；注意警示標示，避免過載；避免由于信號源輸出電平設置導致的前端損壞。輸出信號的反射，或者外部的偏置可能導致前端過載，損壞前端器件；在把信號幅度減小到最小安全電平后再開啟連接的儀器或者打開、關閉被測器件，可以避免信號對信號源端口造成的意外沖擊。
4、嚴格遵循防靜電流程
保證良好的接地，接地不良處理導致測試不準，還有可能導致儀器內部器件被燒壞。部分用戶在儀器被電源燒壞后都會選擇更換保險絲，但是換完后往往不能恢復正常，因?yàn)槌吮ｋU(xiǎn)絲外，內部的變壓器以及電源板都有可能受到不同程度的損壞。另外部分儀器使用徑向引線保險絲（例如33500系列），因此請選擇專業的工程師及機構進行服務。
