隨著硬件的集成度越來越高，硬件測試對電源的要求也越來越高，不但同時需要多路不同種類的電壓供電，還需要能夠設定上電/下電和關斷序列,以確保產品更加穩定運行和避免器件損壞。

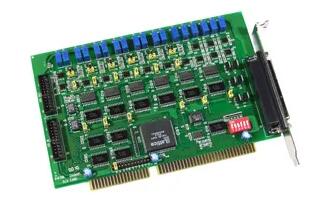

板卡示意圖
以板卡為例，板卡是一種能與PC機結合，并能完成通訊、數據交換等一些功能的PCB模塊。現階段板卡的種類越來越多，所用的電壓值也越來越多，不同功能板卡的電壓需求會有所不同，比如常見的12VDC、5VDC和3.3VDC三路供電。例如電腦，3.3VDC主要給驅動CPU、內存等供電，除了磁盤和光盤驅動器馬達以外的大部分電路用5VDC，而12VDC用于驅動磁盤驅動器、馬達、散熱風扇，或通過主板的總線槽來驅動其他板卡。除穩定的電壓外，正確的上電/下電和關斷時序也是系統正常工作的基本條件。錯誤的上電/下電和關斷時序輕則影響器件/系統的長期穩定性，或使某些器件無法正常工作，重則會立即損壞器件甚至整個系統。因此，在板卡的檢測中，在滿足多路供電的同時控制上電/下電和關斷時序是非常有必要的。

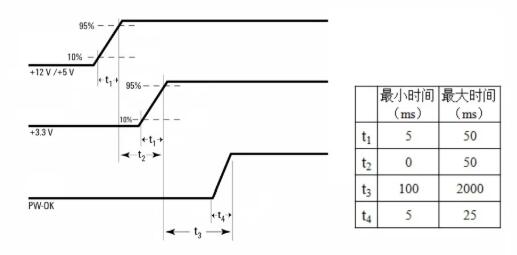

電源加電的輸出序列要求
解決方案
為多路電源建立可控的上電/下電/關斷時序是這類應用的關鍵。常規的程控電源雖然可在一定程度上實現多路獨立直流供電，但無法提供上電/下電/關斷時序控制功能，使得國內對于此類電源的需求長期依賴進口產品。北京大華無線電儀器有限責任公司2021年全新推出的DH1799M系列模塊化系統直流電源，在小體積機箱（1U）中加入了可混裝模塊的設計和性能，成功與國際高端測試技術接軌，完全滿足硬件測試所需的多通道多不同電壓輸出和上電/下電/關斷時序可控功能。
使用DH1799M系列的獨立電源模塊，可進行多種輸出規格的自由搭配，以實現更寬范圍的電壓電流調節。DH1799M系列目前可配置三種電源模塊，分別是M33(300W/20V/20A)、M35(300W/60V/10A)和M37(300W/150V/3A)，整機4模塊可實現1200W的高功率輸出。并且4個電源模塊完全隔離，4通道可完全獨立控制輸出，在高亮度 OLED 顯示屏上同時顯示4路電壓電流值。

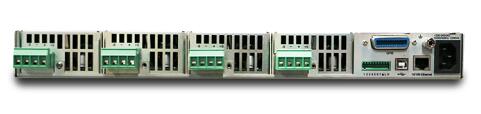

DH1799M系列多通道輸出

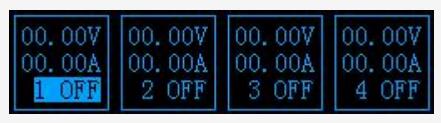

DH1799M 多通道輸出顯示
DH1799M系列具備目前國際上先進的外部抑制信號和同步耦合功能。當其中某個模塊發生故障，其他模塊會迅速隨之關閉，以免對被測器件造成損壞。此外，每個直流電源模塊還可以單獨設置為延遲開啟或關閉，通過調整時延可實現同步或延時輸出、關斷以及通道跟隨關閉。
操作流程如下：
通過菜單中的Sequence可對多個輸出進行排序，菜單包含開啟/關閉延時子菜單以及耦合輸出通道子菜單。通過Channel鍵切換通道。
多個輸出進行排序菜單示意圖
在Sequence菜單下，選擇Delay，可設置需要的開啟/關閉延時值，通過Channel切換通道，按鍵選擇開啟/關閉延時。開啟/關閉延時值的設置默認值為0.000s，范圍為0至1.023s。
開啟/關閉延時菜單示意圖
進入Couple frame界面后，選中Enable選項后按OK鍵可以選擇打開和關閉耦合（Couple）輸出，勾選通道使其共同輸出/關斷。選中Delay Offset選項時，直接按數字鍵設置需要的延時偏移值，即可執行延時耦合輸出。延時偏移值的設置默認值為0.000s，范圍為0至1.023s。
耦合輸出通道菜單示意圖
總結
