聲波成像技術
壓縮空氣泄漏、真空系統泄漏、局部放電等事故，都會導致計劃外停機、生產力下降、額外耗電，并可能對工人安全產生負面影響。為了避免這些問題的發生，使用聲波成像儀對大型設備進行超聲波成像是一種易于使用且有效的方法，聲波成像能讓專業人員更快地完成檢查。今天，小菲就來說一下使用聲像儀時需要注意的7個要點！
單手操作，方便檢測

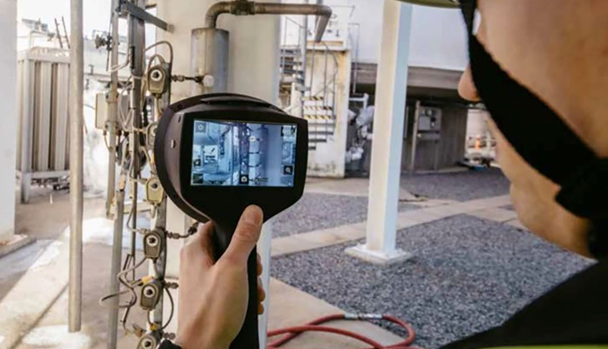

為了在巡檢過程中操作安全方便，最好選擇可單手操作的FLIR Si124聲像儀，以便能用另一只手抓住欄桿或調整安全帽、眼鏡等安全設備。解放雙手還可以確保通過觸摸屏輕松記錄，及時準確識別目標和快速報告。
02 明確問題，支持決策

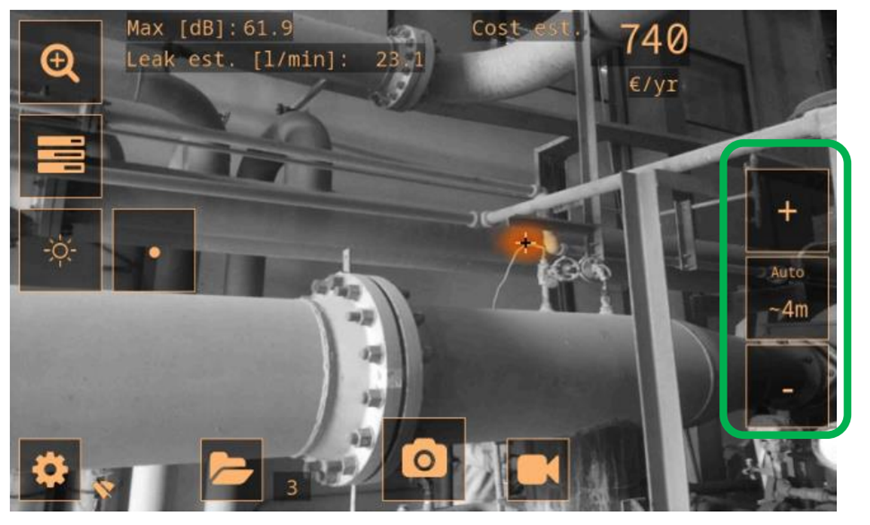

壓縮空氣泄漏的實時量化，包括估計的泄漏成本，有助于維護部門確定維修的優先級，并使公司明確了解修補漏洞帶來的實際經濟價值。
對于檢查新人來說，使用傳統技術很難診斷局部放電問題，導致不確定性或缺乏糾正措施。FLIR聲像儀不僅可以定位局部放電問題，還可以分類，評估問題的嚴重性，并提供明確的糾正措施，從而消除這種不確定性，使維護管理人員能夠做出快速、有效的決策，以降低維護成本，甚至避免災難性的設備故障。
03 多數量麥克風，辨別準確
為了捕捉更安靜的噪音，麥克風數量越多越好。聲波成像儀通常利用數十個微機電系統（MEMS）麥克風收集和區分聲音。雖然MEMS較小，功耗較低，且十分穩定，但是它們本身產生的噪音會干擾單個麥克風收錄極安靜聲音的能力。這時，僅需將麥克風數量翻倍便能將信噪比增加到足以消除3分貝無用噪音的程度。

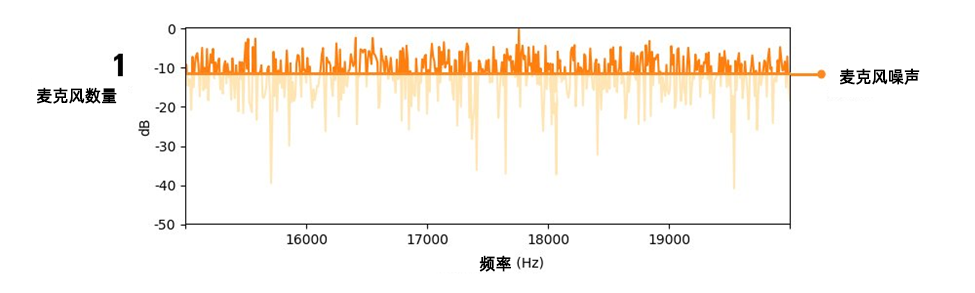

一個麥克風產生的自噪音可能足以讓系統無法收錄產生16.5kHz信號的壓縮空氣泄漏。

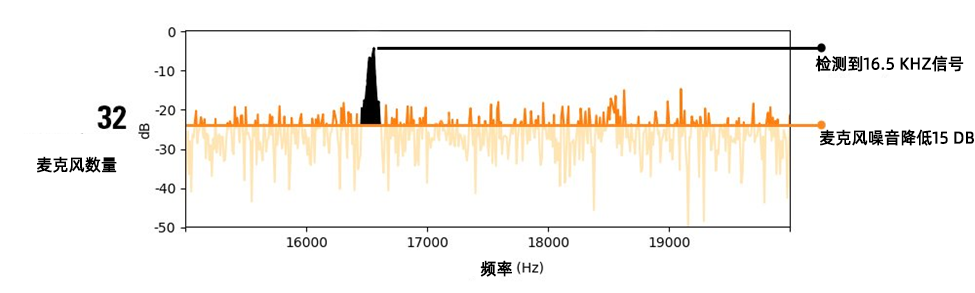

擁有32個麥克風的聲波成像儀可以檢測到某種泄漏，但是由于信噪比仍然太低以至于無法收錄更安靜的聲音。

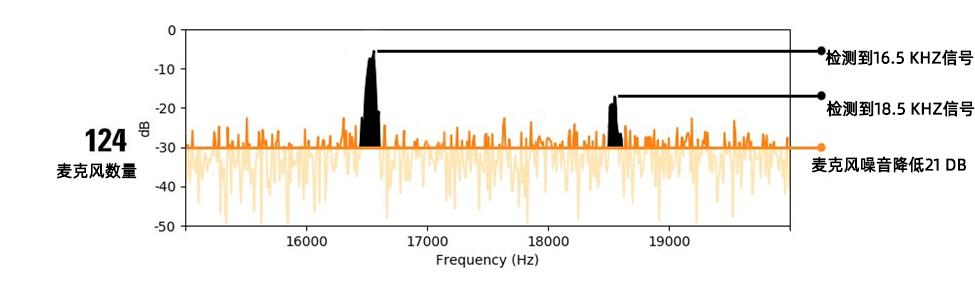

相比之下，一個擁有124個麥克風的聲像儀既能收錄頻率為16.5kHz的泄漏，又能收錄頻率為18.5kHz的泄漏，使其更易檢測、查明和量化較小的泄漏。
04 頻率范圍對，精準識別
您在聲像儀數據表上看到的第一個功能是頻率范圍。您可能認為，頻率范圍越寬，越可以擴大收音頻率的范圍。但事實上，檢測壓縮空氣泄漏或局部放電產生的超聲波的最有效頻率范圍介于20至30kHz之間。這是因?yàn)?，使?0至30kHz的頻率范圍有助于將壓縮空氣或氣體泄漏與工廠的背景噪音區分開來。由于在20-30kHz之間漏風噪音和背景噪音之間存在較大差異，因此與更高頻率相比，在該頻率范圍內更易檢測到壓縮空氣的泄漏。

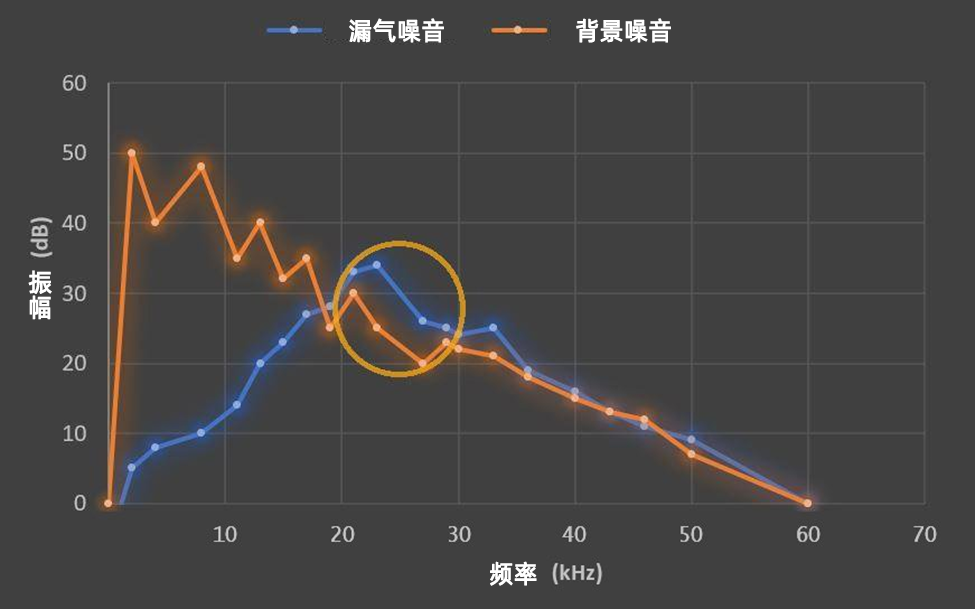

從上圖中，我們可以看到在30至60kHz頻率范圍內，壓縮空氣（藍線）和機械噪音（黃線）的振幅均呈現出下降的趨勢，這使得區分它們十分困難。因此，在20至30kHz范圍內工作更有效。

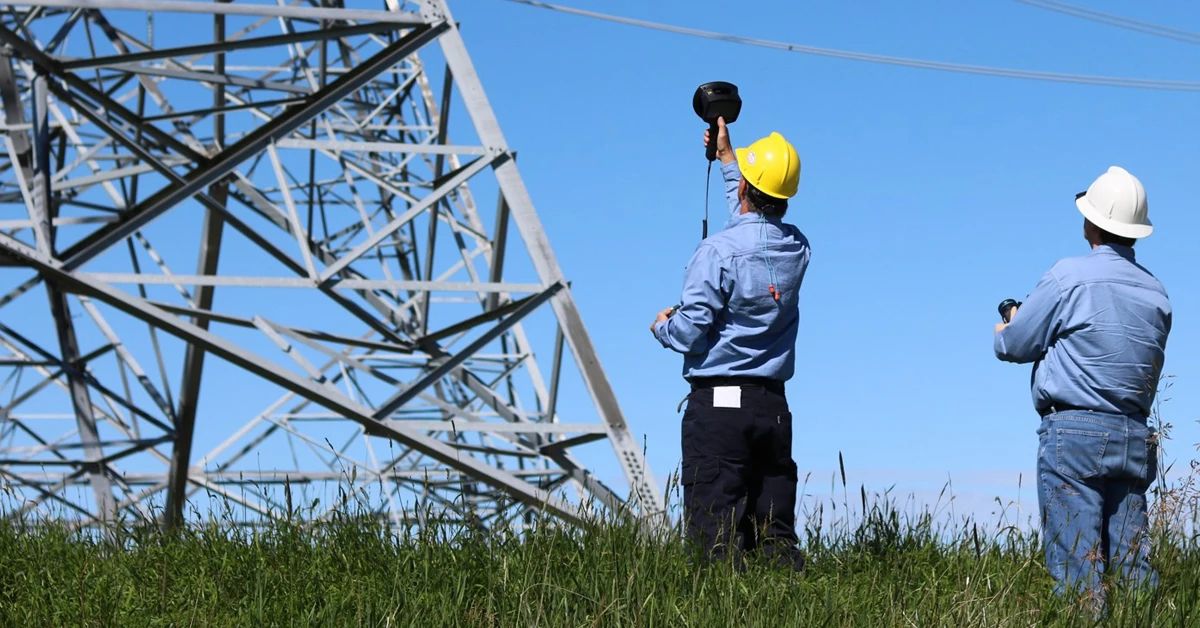

對于在遠處尋找泄漏和檢測局部放電的用戶，10至30 kHz范圍較好。這是因?yàn)檩^高頻率范圍傳播距離較短。為了在室外環境中檢測遠距離泄漏或高壓設備局部放電，需要把聲像儀調至較低頻率、傳播距離更遠的聲音。

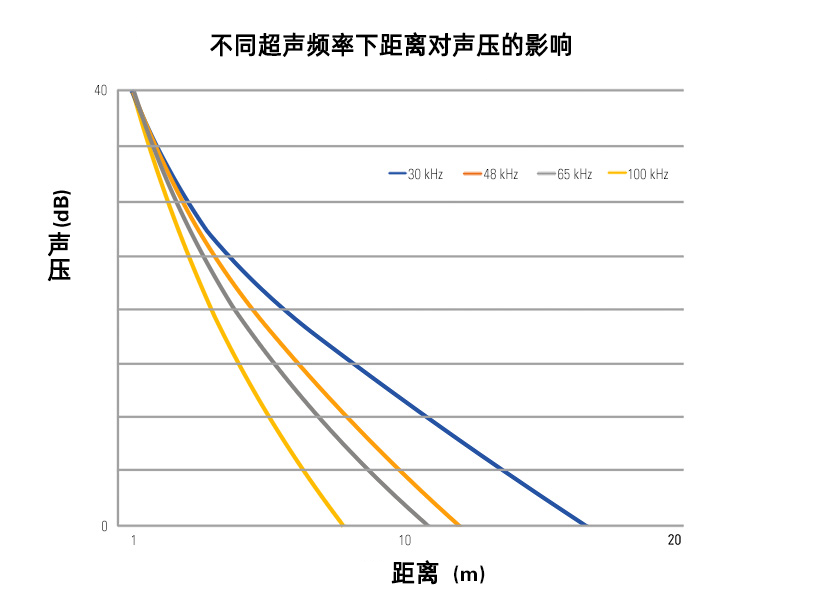

不同超聲波頻率下相對音量隨距離變化的曲線
高達65 kHz的更高頻率聲音非常適合可以近距離檢查的問題，例如某些壓縮空氣、壓縮氣體或真空泄漏，通過隨時調整您的聲像儀頻率，以使用最合適的頻譜來執行檢測任務。
05 智能分析，輔助檢測
傳統的超聲波技術通過頻率調諧來檢測問題，但還有另一種更有效的技術，它利用了最近在計算能力和機器學習方面取得的進步。FLIR Si124利用機器學習來區分頻率以外的聲音特征，就像區分兩種不同樂器演奏同一音符（即頻率）所產生的聲音一樣。對于Si124來說，很容易區分空氣泄漏和背景機器噪音，因?yàn)榕c口琴相比，這兩個來源的聲音就像鈴鐺一樣不同。

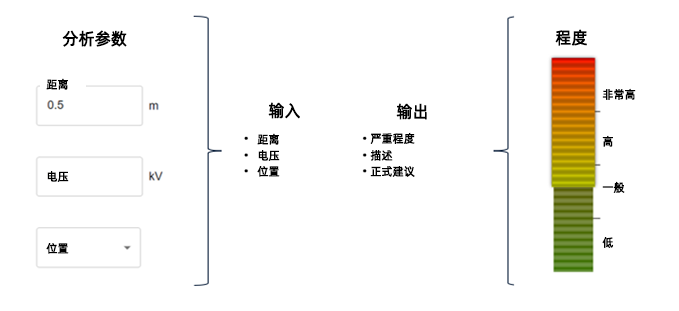

此外，機器學習使局部放電分析工具的操作變簡單。超聲缺陷識別專家對數據進行了“標記”，為問題的嚴重性和適當?shù)募m正措施提供了數據指導。因此，您無需經過數天的培訓和數百小時的練習，就能從它們的專業經驗中獲益。這在很多方面與智能手機上的語言翻譯應用程序類似，這些應用程序?yàn)槟苯臃g文本，而無需花費數年時間學習一門新語言。
06 專業軟件，一鍵報告
軟件需求各不相同：比如一些用戶希望盡可能多地內置到工具中，而另一些用戶則希望分析和報告簡單、無需安裝計算機和成本，還有更多人需要不連接到任何第三方云服務提供商的本地軟件。
還有人希望將超聲成像結果和熱成像結果合并到一個軟件包、一份報告中，甚至可能在同一頁上，這樣您就可以使用兩種不同的檢查模式直接比較問題。
無論您是哪種情況，重要的是要選擇一個符合業務正確要求的系統，并能夠隨著預測性維護計劃的成熟而與您一起成長，FLIR Si124基本可以滿足所有人的需求！
07 隨時更換電池，持續工作
專業檢測人員的充電器里總是有備用電池，以防萬一，因?yàn)槟阌肋h(yuǎn)不知道何時會被要求進行故障排除。你的聲像儀應該能夠在檢測現場輕松更換電池，以便您可以同時充電和工作。FLIR Si124聲像儀均提供兩塊電池，現場即可直接替換。
可單手操作的FLIR Si124，充分考慮了用戶們的需求。無論是壓縮氣體系統中的泄漏問題，還是高壓局部放電問題，都能幫助專業維護、制造和工程人員快速精準地發現故障，大大提升檢測人員的工作效率。
