您也許會為采樣率是4G還是5G而反復糾結，但卻很少關注另一個參數“存儲深度”。簡單算一下，當存儲深度只有4Mpts時，4G采樣率只能維持1ms時間的波形。不知這是否可以滿足您的需求？
如果您只看一小段波形（us級），不同示波器之間的區別更多在于用戶體驗、操作習慣和價格等因素，核心觀測結果幾乎沒有區別。但如果您觀察的波形時間較長（ms或者更長），小存儲的示波器便無法勝任，因為從波形開始已經失真，后續的參數測量、協議解碼、FFT分析等已經失去意義。
在我看來，示波器行業有兩個誤區：
1、用戶足夠關注采樣率，不夠關注存儲。
很多人對于采樣率是4G而不是5G耿耿于懷，卻沒有留意示波器最大的存儲深度僅2.5Kpts。我經常開玩笑說，根據您當前測試的這些信號，您的示波器的采樣率可能從來沒有4G過。
2、廠家只標稱最佳采樣率，不標稱存儲深度，甚至不標稱實時采樣率。
所有示波器廠家都會在示波器PVC面板上印上采樣率（如4GSa/s）。但標稱采樣率只是最佳采樣率，并不是實時采樣率。示波器只能在極短時間內保持最佳采樣，但有些示波器甚至從界面上就去掉了實時采樣率的顯示，這確實會誤導工程師認為采樣率始終不變。

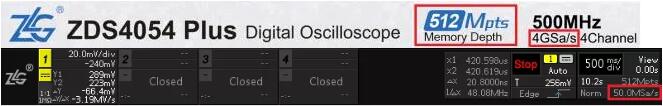

絕大多數示波器是不標稱存儲深度的，只標稱最佳采樣率而不標稱實時采樣率，如下圖所示。
參數解釋
示波器第一公式：存儲深度=采樣率X波形時間；
類比電池公式：電池容量=用電速度X用電時間。
電池就那么大，想要用的時間長，用電速度必須降下來；同理，示波器存儲深度就那么大，想要看長時間的波形，采樣率也必須下降。
結論：對波形觀測而言，只要帶寬合適，最核心的參數便是實時采樣率，而實時采樣率直接由存儲深度決定。
不同存儲深度下的采樣率和時間檔位對應表
由下圖可見，波形時間變長后，采樣率飛速下降。我們使用不同存儲的示波器測量相同的信號，可以看到如下結果：大存儲下采樣率仍在500MSa/s，波形細節清楚。
大存儲深度下波形細節清楚

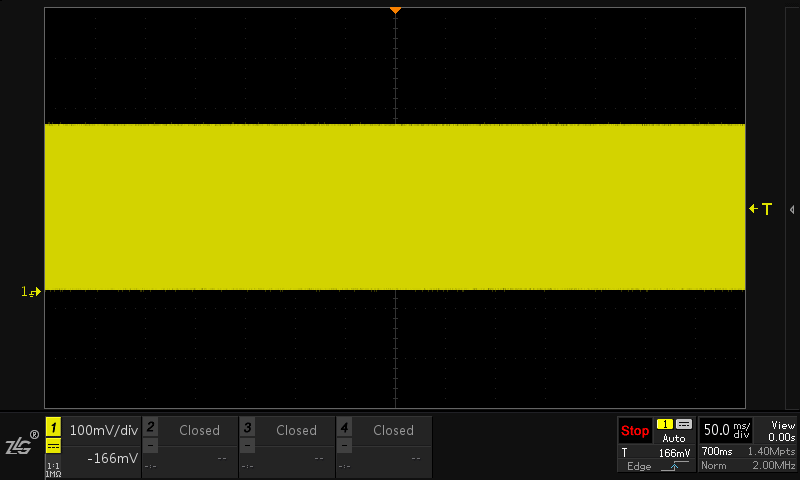

小存儲示波器采樣率已經下降至2M Sa/s，波形完全失真。
小存儲深度下波形完全失真
大存儲深度的核心價值
Q：大存儲深度只是讓長時間觀測波形不失真么？
A：不止于此。
1、故障定位
對于特征明確的異常信號，幾乎所有示波器都可以輕松觸發。但是異常出現的頻率是多少？是否有規律呢？離開大存儲深度則很難找到答案。

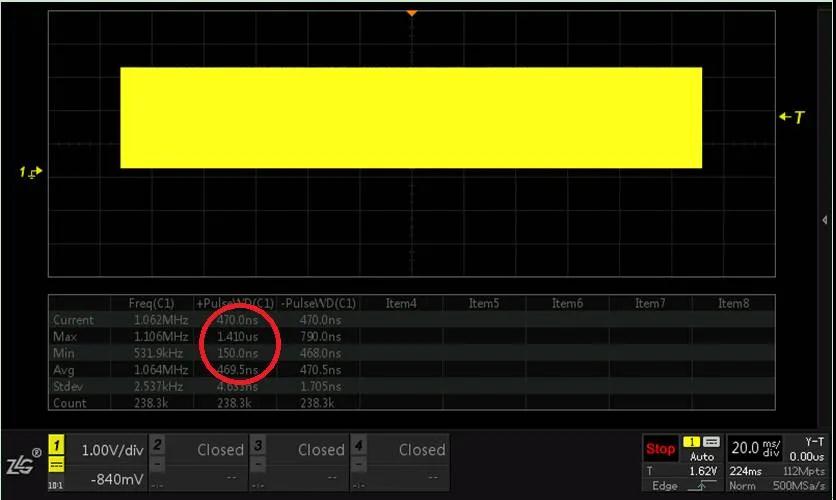

舉例：捕獲224ms波形，發現脈寬最值與均值差別較大，則此信號存在脈寬偶發異常。
參數測量發現異常信號

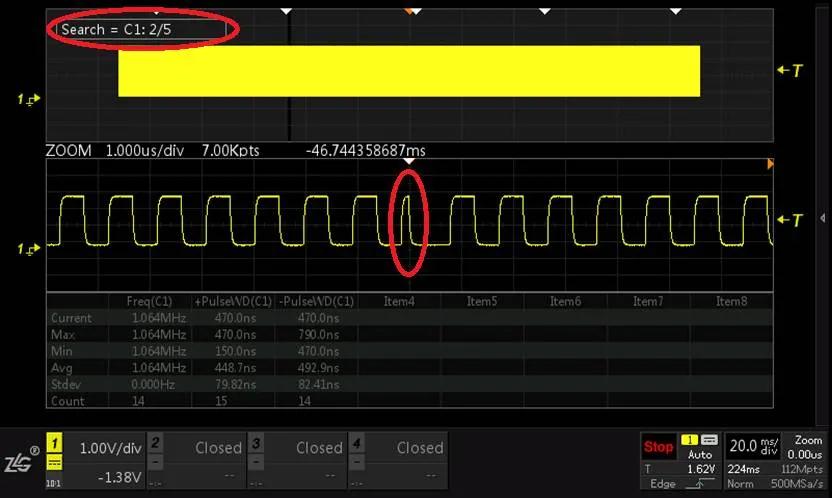

通過波形搜索輕松定位出224ms波形中一共5處異常，周期性出現，周期約為50ms。
波形搜索定位出異常信號
