作者：橫河培訓 陸雷
示波器
示波器是電子電氣工程師最常用的工具之一，了解示波器測量系統的質量是極為重要的。通過一些關鍵指標如帶寬、采樣率、存儲深度等可以進行一些最基本的比較。
經驗豐富的示波器使用者還會比較示波器的波形捕獲率、本底噪聲、ADC分辨率等一些不太注意的指標，來評價示波器，以保證進行更好的測量。
波形捕獲率
示波器的波形捕獲率：示波器單位時間內捕獲多少次波形，單位為“wfm/s”中文一般寫作“次/秒”、“幀/秒”。又稱為“波形刷新率”、“波形觸發率。
我們先了解一下另外一個概念，顯示刷新率：顯示刷新率就是屏幕每秒鐘刷新的次數，一般情況下人的肉眼刷新率是60Hz 左右，我們平時肉眼看到示波器上的波形一直在變化，但肉眼能觀察信號的變化的速率只有60Hz左右，60次/秒。肉眼看到示波器上的波形在“不停地”變化，但實際上波形這次變化到下次變化之間對應的信號有“極大量”的信號都已經“被漏失”了，并沒有顯示在示波器的屏幕上。

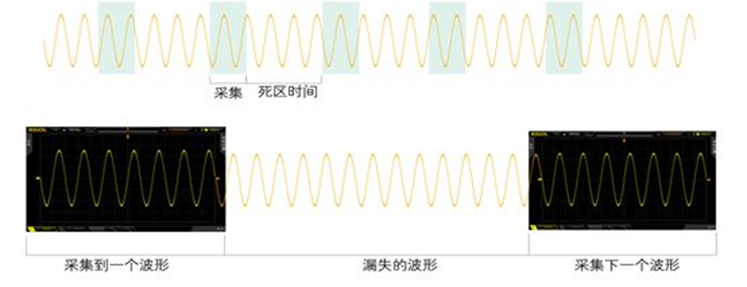

讓我們回到波形捕獲率這個概念上，了解一下數字示波器顯示波形的過程：信號經探頭后進入示波器輸入通道，進入放大器，ADC，采集存儲器，然后示波器會將采集存儲器中的數據點傳輸?shù)紺PU單元進行顯示處理，測量和運算。數字示波器采樣、處理數據是需要時間的，這段時間稱為死區時間。死區時間內示波器不采樣，所以實際上不是所有波形我們都能在屏幕上看到，我們看到的波形其實是分隔成一段一段的。
波形捕獲率也不是一成不變的，它受到示波器水平刻度、記錄長度、采樣率以及所選后處理功能（數學函數、測量和分析）的影響。
做一個簡單的計算，示波器屏幕的水平軸是1us，理想狀態無死區時間捕獲的話1s時間能夠捕獲1百萬個屏幕，現在示波器的波形捕獲率一般在幾萬到幾十萬之間，可見捕獲的波形漏失了很多。
但是如果示波器屏幕的水平軸是1ms，理想狀態無死區時間捕獲的話1s時間能夠捕獲1千個屏幕，那么示波器是不是能夠無縫捕獲波形了呢？
記錄長度越大，數據處理的時間也就越長，波形捕獲率也就越低。
高波形捕獲率在示波器采集很短時間時能夠提高捕獲異常信號的幾率，但是仍然會有漏失的信號，那么示波器有沒有不漏失信號的采集方法呢？

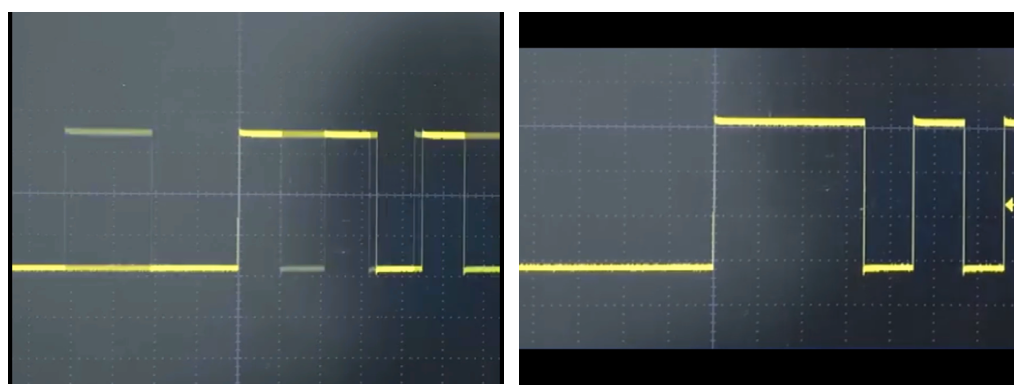

示波器采用滾動模式（ROLL）模式采集
?優點：示波器將每一個采樣點都顯示到了屏幕上，沒有死區時間。
?缺點：只有記錄長度大的示波器才能保證高采樣率。
高波形捕獲率在示波器采集很短時間時能夠提高捕獲異常信號的幾率，但是仍然會有漏失的信號，那么示波器有沒有不漏失信號的采集方法呢？
示波器采用滾動模式（ROLL）模式采集
?優點：示波器將每一個采樣點都顯示到了屏幕上，沒有死區時間
?缺點：只有記錄長度大的示波器才能保證高采樣率

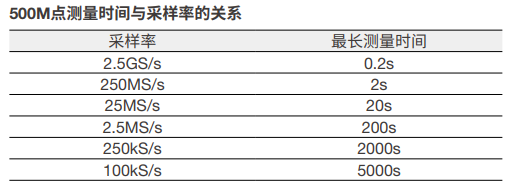

橫河DLM3000/DLM5000系列示波器具有最大500Mpoint的記錄長度
深存儲的利用
利用大容量存儲記錄下來的波形數據量很大，波形很密集，難以觀察，需要有更好的工具來分析。
? 實時雙窗口放大
