"安全是每一個化工儀表人必須時刻謹記在心的！在化工生產中，各種物料常以液體或氣體的狀態，連續地在密閉容器和設備中，在高溫、高壓、深度冷凍等不同條件下，進行各種形式的物理變化或化學變化；此外，不少介質還具有有毒、易燃、易爆、有腐蝕、有刺激性氣味的性質。另外，化工生產裝置規模越來越大型化，生產方式高度自動化、連續化生產；生產設備由敞開式變?yōu)槊荛]式；生產裝置從室內走向露天；生產操作由分散控制變?yōu)榧锌刂疲瑫r也由人工手動操作變?yōu)閮x表自動操作，進而發展為計算機控制。生產缺乏彈性。設備穩定性難以掌握。生產設備容易產生跑冒滴漏，既污染環境，又易引發火災、爆炸事故。生產使用的設備、儀表、管道、閥門等任何一個環節在設計上、選材上、制造上以及維修保養上存在缺陷，都會給生產帶來危險。因此，作為一名化工儀表人，必須要把安全放在第一位！"

1、入門篇：欲練神功，必先自保

化工儀表人修煉的第一項入門功夫：危險源的辨識。

作為一名化工儀表人，必須做到工作前預先分析危險源，預測和評價危險、有害因素，掌握危險出現的規律和變化，采取相應的預防措施，將危險和安全隱患消滅的萌芽狀態。而辨識危險源的基礎，就是要掌握一定的化工生產知識，了解生產中各種化學物質的化學性質和物理性質，對化工生產工藝以及各種化工設備的結構、工作原理、運行特點等都要做一定的了解。

化工儀表人修煉的第二項入門功夫：掌握一定的應急救援知識。

首先要掌握人員觸電后的心肺復蘇急救知識。因為化工儀表人常常與電打交道，在化工生產裝置現場往往環境比較惡劣，在高溫、潮濕、受限空間等環境下極易發生觸電事故，所以掌握人員觸電后的心肺復蘇急救知識尤其必要；其次要掌握接觸化學危險品的一些自救知識?；x表人在化工生產裝置現場極易遇到化學危險品的跑冒滴漏，掌握接觸化學危險品的一些自救知識，方便在第一時間進行自救，以使傷害降到最低；第三要掌握一定的消防知識，包括滅火器的使用?；x表人經常進入易燃易爆裝置區進行工作，當遇到由于靜電、機械撞擊、電器火花等引起的初期火災時，及時在第一時間滅火，對保護自身和生產裝置是極為重要的！對于自身滅不掉的火災，要利用自己掌握的消防知識緊急避險到安全區域，同時通知相關部門進行處置。

作為一名化工儀表人，一定要牢牢記住生存是第一位的！沒有了生命這個“1”其余的都是“0”，所以，入行大家一定謹記：欲練神功 必先自保！

02、基礎篇：練拳不練功，到老一場空

作為一名化工儀表人，在掌握了兩門入門功夫以后，就要回歸到我們的老本行“儀表”上來了。一個好的儀表人，應該具有扎實的理論基礎，具有強悍的分析問題和解決問題的能力，遇到問題不僅要知其然還要知其所以然。有些儀表工，碰到問題全靠蒙，而不是冷靜地分析問題、解決問題，往往造成更大的問題，甚至導致儀表的報廢。

化工儀表人修煉的第一項基礎功夫：儀表工的“四懂四會”----懂原理、懂結構、懂用途、懂性能,會檢定、會操作、會維護、會排除故障。

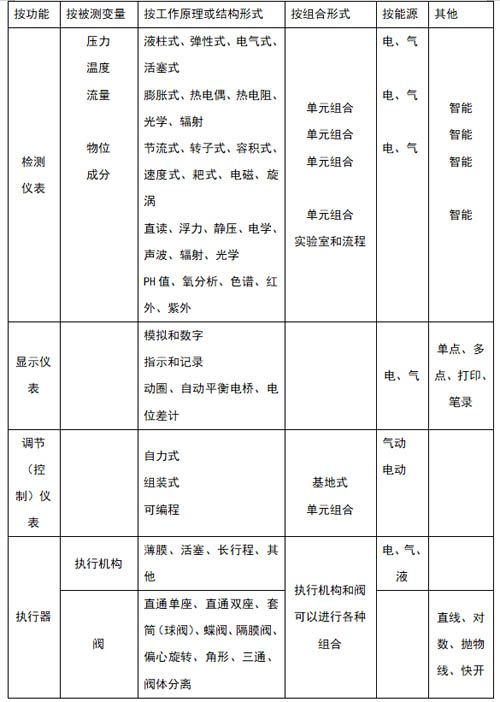

作為一名化工儀表人，在化工生產過程中會接觸到形形色色的各種儀表，常見的我們大概分為以下幾大類：溫度、壓力、流量、物位、成分分析，另外還有轉速、振動等。

一名合格的儀表人，要下大力氣弄懂各種儀表的測量原理、儀表結構，知曉儀表運作的各種條件，從而更合理地使用、維護儀表，使其長久地安全運行，為化工生產過程保駕護航。儀表工在生產過程中對檢測與過程儀表進行日常維護和故障處理，涉及知識面十分廣泛，不但要精通檢測儀表、調節器和執行器等工作原理和結構特點，而且要有一定的過程控制（自動化）知識。在故障現象中不僅有儀表故障，而且混雜有工藝和設備故障，儀表工要分析與判斷故障，必須要具有一定的化工工藝知識和化工設備知識。對化工、石化等行業，易燃、易爆和有毒是行業的特點，儀表工在處理故障時，對這類問題絕對不能掉以輕心。

化工儀表人修煉的第二項基礎功夫：會看圖、會施工、會安裝調試。

作為一名化工儀表人，僅僅做到儀表工的“四懂四會”是不行的，除日常維護外，企業生產有不少的技改項目，既有儀表專業技改項目，亦有工藝技改項目，需要儀表配合實施，這些大大小小的項目，需要設計（大項目可以委托設計）、施工準備、安裝、開車等一系列工作，儀表施工、安裝知識是和日常維護同樣重要的知識。

一名合格的儀表人，要掌握化工制圖的相關知識，能夠讀懂帶控制點的工藝流程圖，還要掌握一些儀表施工方面的知識，如儀表的布線、引壓管、保護套管安裝、防腐、防爆、保溫等，還要掌握儀表調試方面的相關知識，如儀表的單臺測試、單回路測試、報警、聯鎖測試等。要讀懂帶控制點的工藝流程圖，就要掌握儀表位號的組成規則，在測量、控制系統中，構成一個回路的每一個儀表都有自己的儀表位號，儀表位號由字母代號和回路編號兩部分組成。第一個字母表示被測變量，后繼字母表示儀表的功能；回路編號可以按裝置或工段（區域）進行編制，一般用三至五位數字表示，如下例所示：

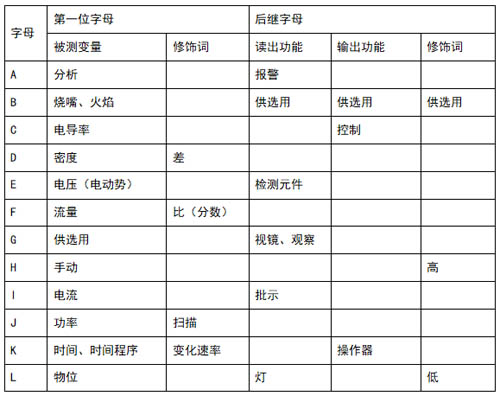

附：被測變量和儀表功能的字母代號

03、基礎提升篇：練功不練拳 到老也枉然

一個好的儀表人，不僅僅應該具有扎實的理論基礎，還應該具有豐富的實戰經驗，具有開闊的視野，見得多識得廣。一名教授儀表知識的老師，處理儀表故障的能力可能還不如一名初級儀表工。所以，一個合格的儀表人，就要多聽、多看、多動手，還要多與同行交流，多到儀表圈里看一看，豐富自己各方面的知識。

化工儀表人修煉的第三項基礎功夫：善于總結經驗，把它化為自己的知識。

作為一名化工儀表人，在實際工作中會遇到各種各樣的問題，解決問題的過程就是我們積累經驗的過程，每到一定的階段，我們就要把這些經驗之談進行梳理、歸納，把它提煉總結出來，形成自己獨有的知識體系。比如有一家企業請我去幫他們解決一個難題，他們的一套加熱裝置無法自動控溫，現場儀表（熱電阻和壓變）都經過校驗沒有問題，調節閥自檢也正常，DCS廠家來人檢測相關卡件也沒有發現問題，用手動調節蒸汽閥門可以很好地控制加熱器的溫度，但一改成自動就無法控制，不僅滯后，而且波動也越來越大，最終無法正常生產。去了之后，我調出歷史曲線看了一下，發現不僅加熱器的溫度滯后，蒸汽壓力也滯后，于是到現場檢查了壓變的根部閥，發現只開了兩絲，全部打開后，重新設置了PID參數，一切正常！

04、提高篇：融百家所長，必成大器

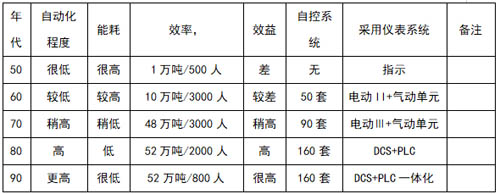

隨著社會進步和科學技術的發展，自動化裝置在生產過程中得到廣泛的應用。早期的儀表控制是生產裝置的眼睛和耳朵。而對于現代化工廠的自動化裝置已不僅僅是工廠的眼睛和耳朵，而已成為工廠的大腦、神經和手、腳。隨著電子技術、計算機技術、控制技術、網絡技術的發展，自控技術得到了長足的發展，已成為化工企業提高企業效益和工作效益的有效手段，它是經營管理、企業管理，操作管理、運轉管理、運轉控制等方面的集成，是社會現代化、科學技術進步的重要標志。從化工裝置的發展過程可以看出自動化裝置的作用。

儀表及自控系統在化工裝置中占有重要而關鍵的地位，工藝介質及裝置設備的運行狀況如流量、溫度、壓力、轉速、振動等參數都由儀表及自控系統進行自動檢測、顯示、控制和保護聯鎖。沒有儀表及自控系統，整個裝置將無法運轉。因此，儀表性能及工作狀況的好壞，直接影響到工藝介質及裝置設備的運行，以至影響到工藝介質及裝置設備的安全運行和經濟效益。

化工儀表人修煉的第一項進階功夫：掌握一些電氣自動化知識、PLC、DCS編程、組態知識，學習一些計算機技術、網絡技術。

作為一名化工儀表人，隨著化工生產裝置的大型化、自動化水平的提高，所涉及的知識已經不僅僅限于儀表方面，電氣自動化技術的廣泛應用，變頻控制技術的廣泛應用，PLC控制技術的廣泛應用，以及DCS、SIS系統在化工生產中的廣泛應用，都要求我們儀表人要與時俱進，及時掌握一些電氣自動化知識、變頻控制知識、PLC、DCS編程、組態知識，學習一些計算機技術、網絡技術知識?？茖W(xué)技術的發展，徹底顛覆了人們頭腦中傳統的 “儀表”認知，特別是網絡技術、5G技術的應用，賦予了儀表更廣闊的天地。比如酒精測試儀，最初僅僅是一臺簡單的成分分析儀表，現在通過無線互聯網它就成了酒駕信息數據庫的信息采集和調取終端，成為公安人員嚴查酒駕的執法利器?，F(xiàn)在，建設數字工廠、智能工廠已成為企業未來發展的方向，將來的某一天，我們的電儀巡檢工想要了解一下某臺電機的信息，只要用手機掃描一下電機上的二維碼，立馬就會得到電機的型號、生產廠家、出廠日期、額定功率、額定電流、軸承型號、潤滑油型號、外形尺寸、安裝位置等檔案信息，同時還會得到即時的電流、溫度、振動數據以及連續運行時間，這樣，我們的管理是不是更加方便、高效？那這個時代的儀表人是不是應該掌握更多的知識才能跟上時代的要求？那時候我們儀表人互相見了面也許就會調侃一句“儀表工的肚，雜貨鋪”。

化工儀表人修煉的第二項進階功夫：多掌握一些國家標準、規范。

作為一名化工儀表人，相信大家都有所感觸：隨著國家在安全、環保、職業健康等方面的檢查越來越嚴格、頻繁，這就要求我們的工作一定要按著國家的標準、規范來進行。曾經有一位大神告訴我：“低水平的專家檢查時會說這里不行、哪里不行，而高水平的專家檢查時則會說這里不符合哪個標準、那里不符合哪個標準”，所以說掌握國家標準、規范，我們就是高水平的“專家”。

下面我收集了一些常用的國家標準、規范，以供大家參考，也希望大家拾遺補缺，使其更加完善。

GB50093-2013自動化儀表工程施工及質量驗收規范

GBT 33009.1-2016 工業自動化和控制系統網絡安全 集散控制系統(DCS) 第1部分：防護要求

GBT 33009.2-2016 工業自動化和控制系統網絡安全 集散控制系統(DCS) 第2部分：管理要求

GBT 33009.3-2016 工業自動化和控制系統網絡安全 集散控制系統(DCS) 第3部分：評估指南

GBT 33009.4-2016 工業自動化和控制系統網絡安全 集散控制系統(DCS) 第4部分：風險與脆弱性檢測要求

GBT 50493-2019石油化工可燃氣體和有毒氣體檢測報警設計標準

GBT 50770-2013 石油化工安全儀表系統設計規范

HG_T 21581-2012HG自控安裝圖冊

HG_T20505-2014 過程測量與控制儀表的功能標志及圖形符號

HG_T20511-2014 信號報警、安全聯鎖系統設計規定

SH T3551-2013石油化工儀表工程施工質量驗收規范

SH3005-1999 石油化工自動化儀表選型設計規范

SHT 3104-2013 石油化工儀表安裝設計規范

SHT 3164-2021 石油化工儀表系統防雷工程設計規范

SHT 3521-2013 石油化工儀表工程施工技術規程

GB 50650-2011 石油化工裝置防雷設計規范

GB 50054-2011 低壓配電設計規范

HGT 20512-2014 儀表配管配線設計規范

JBT 10216-2013 電控配電用電纜橋架

CECS 31-2006 鋼制電纜橋架工程設計規范

50053-2013 20kV及以下變電所設計規范GB

GB 17945-2010 消防應急照明和疏散指示系統

SH∕T 3081-2019 石油化工儀表接地設計規范

SHT 3082-2019石油化工儀表供電設計規范

05、進階篇：獨擋一面，出師

化工儀表人修煉的第三項進階功夫：獨立完成一項簡單的自動控制系統的設計、制圖、儀表選型、低壓配電、指導施工以及質量驗收。

作為一名化工儀表人，什么時候能夠獨當一面，才算是出師了。到此為止，我的這部葵花寶典完美收功，希望大家觀后有所斬獲，成為儀表圈里的“東方不敗”！
