關于連接配件
一旦選定了項目所需的儀器或開關產品，集成商們就需要選擇能將各種產品方便地連接起來的一系列連接產品。
連接系統的重要性，在前面的文章中我們已經進行了系統的介紹。正確選擇連接產品對于集成商來說是一個很重要的問題，需要花費大量時間來檢查確保選擇的連接器和線纜都是合適的沒問題的。這項工作需要投入大量的時間和花費，在某些情況下的花費可能會超過最初購買設備的花費。
我們深知為客戶們提供全面的PXI和PCI模塊以及LXI開關系統相應的連接產品是非常重要的。為了讓客戶們快速方便地進行選擇，我們?yōu)镻XI、LXI開關系統模塊提供類型綜合全面的連接解決方案產品線，以具有競爭力的價格為從小規模至大規模的各類用戶提供具有選擇豐富的連接配件。
本文就為大家介紹在選擇連接配件時應注意的一些問題。
1、注意兼容性
用戶可以從市場上購買配件產品或與我們直接購買配套產品。然而，如果是自行在市面上進行購買的有些類型的連接器（比如200針LFH和96針Micro D）具有多種不同的類型選擇，在機械方面可能會不兼容。我們使用的一些連接器/配件（比如DIN 160針），為了符合PXI格式在前面板上的一些限制，可能在某些方面進行了修改。
正常的或密集型的或半D型的連接器，只要購買的連接器類型是正確無誤的，通常都不會有問題。
如果有疑問，您可以與我們進行聯系。我們保證所提供的配件產品都是可兼容的。
2、正確選擇配件
我們提供做種不同類型的連接解決方案：
連接器：方便集成商連接與所選設備的前面板連接器相配合的部件，是要求低購置成本以及有人工可進行接線的系統的理想之選。某些連接器帶有背殼以保護連接電線，背殼具有多種出口方向可供選擇。通過將線纜束導向連到測試系統的方向，接線會變得更容易管理，這也會影響開關系統前面板和用于保護測試系統的機架上的任何門之間所需的間隙距離。我們還有原型PCB配套連接器，并將其添加進您的系統開發中。
帶背殼的8針功率D型連接器
線纜組件：一系列一端或兩端帶有配套連接器的線纜組件。線纜樣式也可以在兩種之間轉換 —— 比如在適用于PXI或PCI模塊或LXI開關系統前面板上的高密度連接器和50針帶狀線纜之間轉換。另外，我們還提供線纜出口方向的選擇。
40-971-096 96針Micro D連到帶狀線纜頭
接線端子：接線端子采用上升的籠式結構在配套連接器和一組螺旋端子之間提供接口，該籠式結構的設計最大限度地減少了線纜斷裂或磨損的情況發生。使用接線盒可以簡化接線操作，接線盒中包括一個有效的線纜夾，以確保連接不受壓力。大多數的接線盒都帶有一個完全的金屬外盒以保護導線和線纜端接。接線盒通常設計用于低于200V的應用。對于更高電壓的應用，推薦使用基于線纜組件的解決方案。

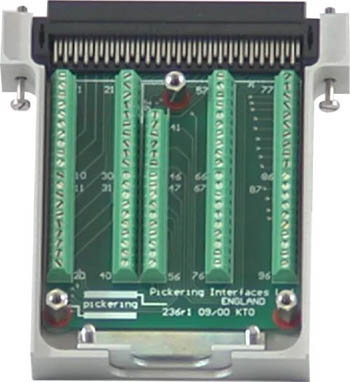

接線盒包含螺旋端子，方便用戶將自己的線纜連至模塊連接器
模塊可以通過線纜組件連接到接線盒
DIN保險絲座和端子：為幫助您實現您的系統接線要求，我們提供類型全面的DIN保險絲座和端子。
3、保留開關系統功能

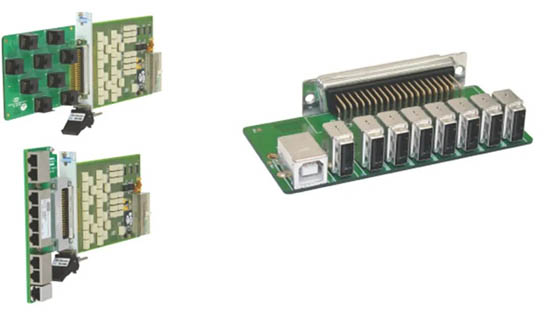

通用線纜解決方案可能不會保留某個特定開關產品的特性。例如40-736數據通信多路復用開關設計用于切換以太網信號，這些信號只能在受控差分對上傳輸。如果要保留功能，產品引腳輸出需要使用自定義接口。標準線纜可在機械層面為接口提供正確的解決方案，但不包括適用于攜帶預期電信號的接口。這些類型的開關系統需要更加個性化的定制解決方案。對于40-736，我們可提供一個保留開關系統特性的接口，并為用戶提供一組以太網RJ45連接。
