眾所周知，在當今人類生活對室內環境要求愈發嚴格、對室內舒適度愈發關注的背景下，“新風“概念逐漸走向大眾，且勢將引發新的消費趨勢和新一輪的行業發展。作為引領”新風“及”新風系統“進入消費者關注和信任道路上的行業關鍵參與者-新風系統設計、制造、安裝、調試等廠商，則需要統一并滲透對新風系統的正確認識、規范系統各個環節的操作流程、提升參與人員的綜合專業度。

基于此，德圖儀器的高級工程應用師為大家?guī)砹诵嘛L系統結構特性、各部件聯動關系、運行參數限值、測量儀器及方法等知識的分享，希望可以給讀者一些參考和交流。

一、新風系統結構特性

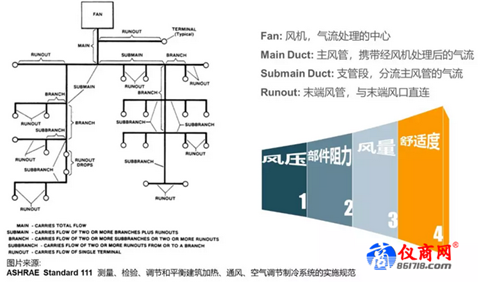

據德圖應用工程師介紹，完整的新風系統包括風機、主風管、支管段、局部部件、末端風管、風口等部分。

其中，風機是整個系統的“心臟”，為氣流在系統中循環提供動力，是整個系統中風量最大的部位。
主風管和支管段負責分配氣流組織，在此部分可能安裝有過濾器、風閥、換向器、三通等風量分配組件。
末端風管和風口釋放新鮮潔凈的空氣進入室內，或回收室內污濁的空氣。

從室外吸入的新鮮空氣，經過新風系統的處理和運輸，改善室內空氣品質，并把對人體有害或影響舒適度的污染物排出室內。新風系統持續地進行此一循環，以保證室內持久穩定的舒適度效果。

二、各部件聯動關系

然而，德圖應用工程師強調，由于氣流按照“風機風管風口“的順序流動，從而依次產生了風壓、部件阻力、管道風量、風口風量等運行參數，這些參數由此存在著前后聯系，相互制約的關系在新風系統安裝調試、運行維護過程中，依次檢測這些參數，能有效驗證系統運行性能，且及時發現系統存在的潛在故障和缺陷。

同樣，對于系統末端，也是新風系統服務的目標-人員長時間活動的室內，也具有相應的參數來驗證舒適度水平，通過檢測這些舒適度參數，可最終驗收新風系統的運行效果。

三、運行參數限值

以下，德圖應用工程師引導我們先來看看風機壓力、部件阻力及其測量。

德圖應用工程師表示，如前所述，風機作為新風系統的“心臟”部件，為氣流在系統中循環提供動力，即風壓類似人體血液系統中的“血壓”。

風壓根據指代形式的不同，有“動壓”、“靜壓“、”總壓“的區別。

風壓的大小決定著送風能力，即能將氣流運送至多遠。同時，由于風機風壓和風機風量存在著直接聯系，此一聯系通過風機特性曲線體現出來（如下所示）。這意味著，在現場安裝和調試新風系統時，由于管路配置影響風機風壓，從而影響風機風量，導致與系統額定風量有所出入。

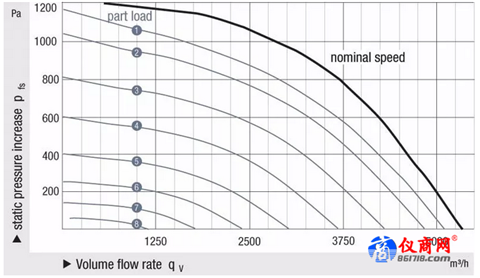

某型號風機特性曲線

因此，在現場實際操作過程中，檢測風機實際風壓，并參照風機特性曲線，得出正確的風機風量值。對于風機正確選型、管路有效分配、末端合格風量等具有實質性意義。

四、測量儀器及方法

以下，我們來看下如何選擇儀器配置，以及明確測量方法，從而完成風機風壓的測量。

由于風壓本質上是一類差壓，所以風壓測量的主要儀器為差壓計。

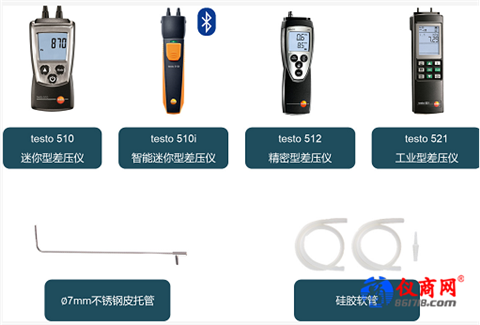

德國德圖數字式差壓儀系列

德圖應用工程師推薦testo510、testo510i、testo512、testo521等系列精準差壓儀，但單獨的差壓儀并不能完成風壓測量，需要硅膠軟管和皮托管附件，才能構成完整的測量配置。

作為適合絕大多數風機（風壓0~100hPa）的經濟型方案，testo510、testo510i等迷你型差壓儀將是理想的選擇。

同時，對于需要動態監測風壓變化情況，以獲得風機綜合性能的場合，使用藍牙連接，并在智能App中顯示過程趨勢的德圖智能型差壓儀，可以快速、高效地完成監測工作。

若需要更高精度的測量，則可在德圖精密型差壓儀中選擇適合風機的量程范圍（德圖精密型差壓儀有0~2hPa、0~20hPa、0~200hPa、0~2000hPa四個子型號可選）。

最后，在工業風機領域，德圖儀器有相應的工業型差壓儀可供選擇，選擇德圖此類差壓儀不僅支持外置多量程差壓探頭，而且內置多種工業壓力應用程序，在工業應用中具有良好的適用性。

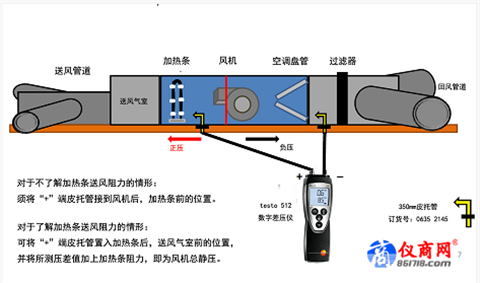

當選擇了適當?shù)牡聢D差壓儀后，搭配皮托管和硅膠軟管，即可在風機的正壓段和負壓段測量風機風壓。

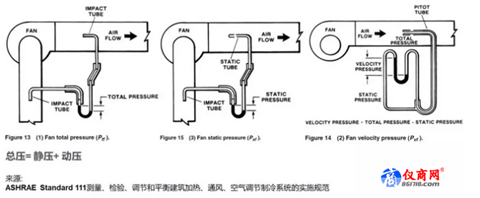

視皮托管和差壓儀連接方式的不同，可分別測量風機靜壓、動壓和風機總壓。

當檢驗并確定風機風壓的配置后，下一步需要確定管路中組件的阻力，以合理分配氣流組織。

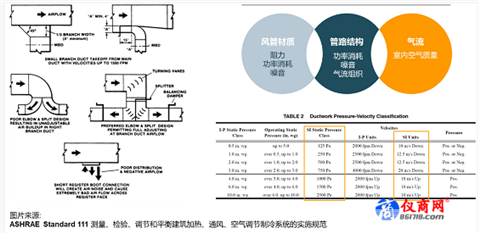

如果不合理的風管選擇、管路結構等不僅直接影響氣流合理分布，衰減末端使用效果；而且會造成一系列工程不足或缺陷（如過高的噪音、紊流）。

因而合理分配這些因素，并控制相應部件的阻力分布就變得至關重要。

下面來看以下德圖儀器如何測量部件上的阻力分布。

在使用德圖儀器測量相應組件（如過濾器）的阻力時，只需按氣流流動方向，將皮托管分別置于組件前后，即可測得該組件的阻力（亦即氣流經過此組件的壓力降）。

當風機、管路和局部組件壓力檢驗合格后，還有最后一步程序需要執行——檢驗機外余壓是否合格。

合理范圍的機外余壓是正常風量的保證，而機外余壓過大或過小都會造成用戶末端體驗效果變差和能耗的浪費。

德圖工程師表示，確認所有風壓環節的數值正常后，第二步才是對管道和風口的風量檢測。
