“充電5分鐘，通話兩小時”幾乎人人皆知，然而給手機充電的五分鐘內手機電池的電壓、電流如何變化，五分鐘內又到底給電池充了多少電呢?

智能家電比如洗衣機、冰箱，在不同功能模式以及待機時，電流變化、耗電量是如何的呢?

這些問題其實只要用一個功率計就能讓我們把過程和結果看得清清楚楚!

IT9100功率計的高級功能

IT9100功率分析儀的功能其實遠不止測試電壓、電流、功率、功率因素這些基本參數。還包括了諧波分析(可以分析50次諧波柱狀圖和表格)、波形顯示、數據記錄、積分功能(用于計算功耗)、浪涌電流測試、數據記錄、外部傳感器及多臺同步功能等。但大部分客戶在使用功率計時往往沒能用上這些功能，接下來就帶大家一起看看這些高級功能。

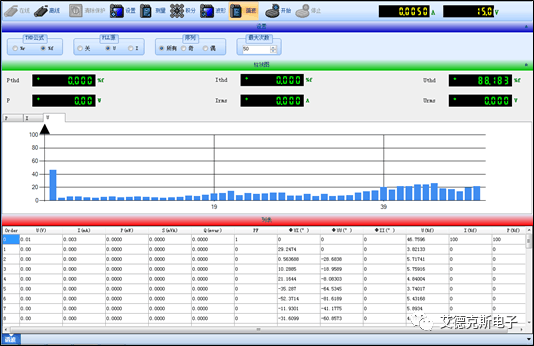

一、諧波分析

許多人知道功率計具備諧波功能，但由于一些國際品牌的功率計將其作為選配件并額外收費，因此該功能并未得到廣泛應用。艾德克斯IT9100功率分析儀的諧波可以分析到50次，帶寬100kHz，可準確測試波形的高頻成分，通過機器界面或上位機軟件繪制出諧波柱狀圖或者列表，結果如下圖所示。

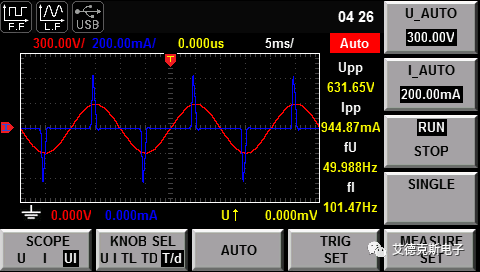

二、波形顯示

很多品牌功率計的界面往往是數碼管，無法直接顯示波形，有時需要借助上位機軟件才能實現波形顯示。然而艾德克斯IT9100功率計4.3英寸彩色液晶顯示屏無需借助上位機，即可顯示測試信號的實時波形，非常方便。

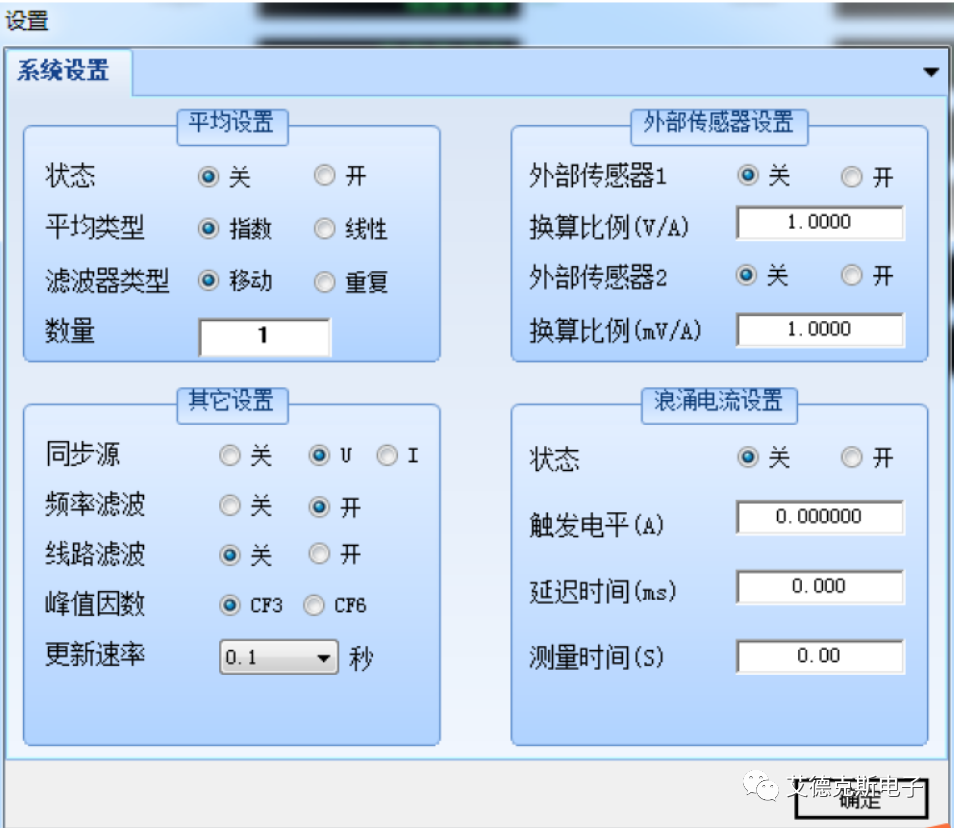

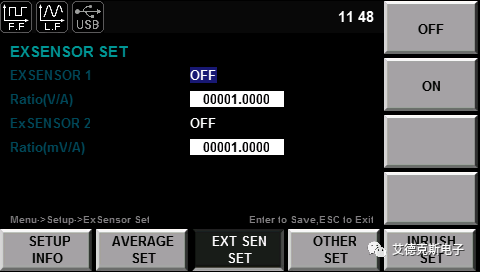

三、連接外部傳感器擴展測試范圍

IT9100系列功率分析儀可以使用外部傳感器擴展其電流測量范圍至50A?？梢詫⑼獠侩娏鱾鞲衅鬟B接到功率計電流傳感器輸入接口來測量電流。按照用戶需要的電流檔位，通過設置相應的顯示比例，可實現更多的電流量程。具體操作可參考艾德克斯官網操作視頻2。

當客戶需要高于1000V和大于50A的測試，可以選擇外部電壓互感器(VT)和電流互感器(CT)。

四、數據記錄

作為測量?jī)x器，IT9100功率分析儀需要能夠記錄其測量結果，并能夠進行長時間的記錄。實現數據記錄的方式有兩種：一種是將數據實時保存到功率計上插入的U盤中，然后將其拷貝到PC進行二次分析;另一種方式是通過內置的LAN、USB或RS232通訊接口，將功率計的數據實時同步到PC端進行存儲，可以進行實時分析，或者存儲結束后進行離線分析。

五、積分測量

許多功率計都具備積分功能，但在積分模式下只允許同一量程下進行功率測量，無法滿足對變頻家電功率的正確測量。艾德克斯IT9100系列可根據信號大小，實現自動量程切換，而且借助上位機軟件，還可以了解測試過程中各項數據的變化情況，并對記錄的數據進行分析，完美解決了文中開頭提到的問題。

艾德克斯的IT9100功率計這么多高級功能，不管您是測試能源法規，還是測試產品的功率轉換性能，都非常實用趁手，在光伏電力行業、汽車電機行業、家電行業，工業自動化及航空航天，都有廣泛的客戶。
