隨著新能源汽車(NEV)的快速普及，其高壓電氣系統的安全性已成為行業與用戶關注的核心。動力電池、高壓母線、電機控制器等關鍵部件需在數百伏的高電壓下運行，若絕緣性能下降，可能引發漏電、短路甚至觸電風險，直接威脅司乘人員安全。
定期開展高壓系統的絕緣電阻測試，已成為新能源汽車維修與保養中不可或缺的關鍵環節。在此背景下，UT505B手持式絕緣電阻測試儀憑借其便攜性、高精度測量能力以及對高壓測試場景的高度適配性，正逐步成為新能源汽車高壓系統檢測的高效工具。
近日，深圳市某新能源汽車維修車間在對一款搭載380V動力電池的車型進行例行維護時，需全面檢測動力電池包、高壓母線及充電接口的絕緣性能，以確保其符合國家強制標準《GB/T 18384-2020》的相關要求(直流高壓系統絕緣電阻最低標準為100Ω/V)。優利德測試儀表團隊受邀攜多款高性能檢測設備赴現場支持，并重點使用UT505B開展高壓系統絕緣性能評估，助力客戶筑牢安全防線。
UT505B是一款集數字萬用表和數字絕緣測試儀為一體的真有效值手持式絕緣電阻測試表。產品主要優勢如下：
多檔輸出電壓：提供50V、100V、250V、500V、1000V多檔位固定輸出電壓，適配不同電壓等級的新能源系統。
高測量精度與范圍：最大測量范圍達20GΩ，高于國標要求。
專業級安全防護：具備自動放電、帶電警告、高壓警示等功能，全面保障操作人員安全。
深度診斷能力：支持PI(極化指數)與DAR(吸收比)測量，輔助判斷絕緣材料的老化趨勢。
操作便捷高效：配備遙控表筆、99組數據存儲功能及COMP比較功能，可預設合格閾值，提升檢測效率。
測試流程與關鍵要點
1、斷電與安全準備
▲檢測前，首先斷開車輛蓄電池負極，并靜置5分鐘以上，確保高壓系統充分放電。
▲操作人員穿戴絕緣手套、絕緣鞋等防護裝備，并確認測試環境干燥、無電磁干擾，保障作業安全。
2、測試設備連接
▲根據動力電池額定電壓(如380V)，選擇合適的測試電壓檔位(通常選用500V檔)。該電壓既能有效激發絕緣缺陷，又避免過高電壓對元器件造成損傷。
3、動力電池包對地絕緣檢測
▲將UT505B的測試表筆分別連接至動力電池正極、負極與車身搭鐵點。
▲按下測試鍵，UT505B通過施加500V直流電壓并測量回路電流，根據歐姆定律計算絕緣電阻值。

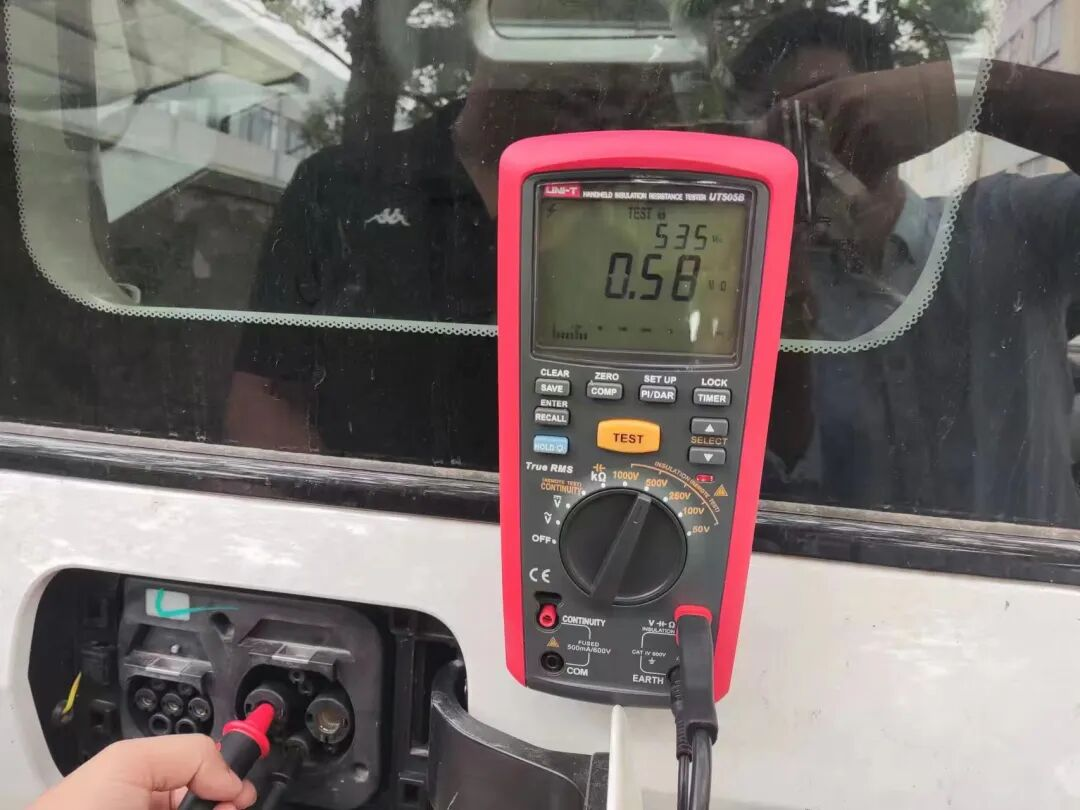

4、高壓母線與充電口檢測
▲斷開高壓母線的直流連接器后，重復上述步驟，測量母線端子與車身之間的絕緣電阻。
▲對交流/直流充電口進行類似測試，確保其絕緣電阻不小于1MΩ(交流充電口)或滿足整車標準(直流充電口)。
經全面檢測，該車輛高壓系統的絕緣電阻值均遠高于500MΩ。這一結果充分表明，車輛高壓系統的絕緣性能處于優良狀態。
在此次檢測中，UT505B憑借精準穩定的測試數據，為新能源汽車高壓系統的絕緣性能評估提供了可靠依據，有效推動了從“故障后排查”向“風險前預警”的轉變。

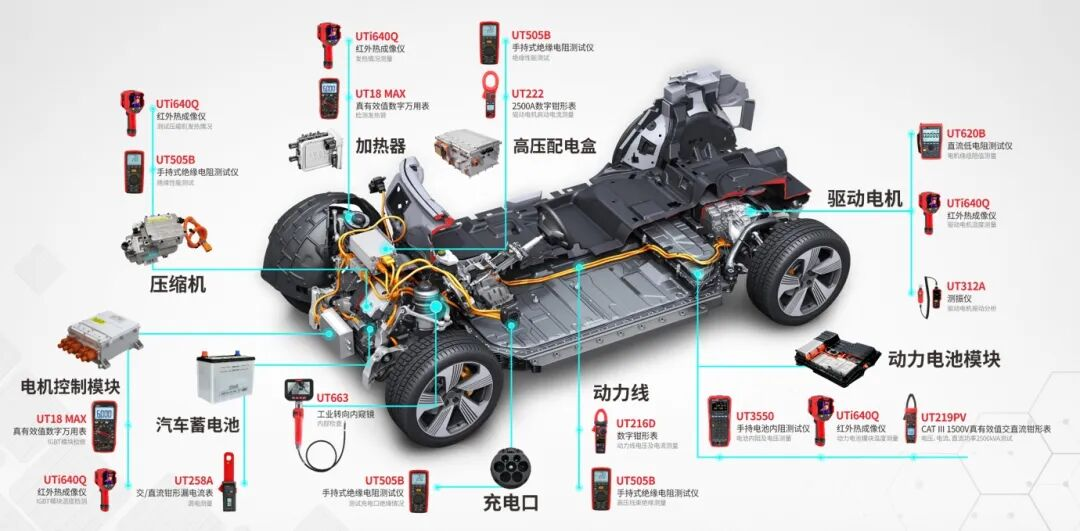

事實上，UT505B只是優利德服務新能源汽車維修的一個縮影。圍繞新能源汽車“三電”系統檢測與整車安全維護需求，優利德還推出了《新能源汽車維修解決方案》。該方案整合多款專業儀表，可精準測量電壓、電流、絕緣電阻、溫度等關鍵參數，為維修人員提供全面的故障診斷、性能測試與維修支持。未來，優利德將持續聚焦新能源領域的發展需求，不斷推出更智能、更精準、更安全的測試解決方案，為新能源汽車的安全運行與后市場服務提供堅實的技術支撐。
