定向電橋耦合器由同軸巴倫和不等功分電路構成，是微波電子設備中的常用器件，其功能是實現信號的定向傳輸、定向分離、耦合。中電科思儀科技股份有限公司（簡稱“思儀科技”）一直致力于寬頻帶、高性能的定向電橋耦合器產品的研發。

針對微波儀器、測試系統等對耦合平坦、方向性好、隔離度高的定向電橋耦合器產品需求，經思儀科技技術團隊攻關，突破了低頻擴展設計、超寬頻帶匹配與調諧設計、不等功分電路精密電阻加工設計等關鍵技術，可實現低至100kHz、高至50GHz的超寬帶信號定向分離?？山鉀Q超寬帶、高性能小信號定向耦合應用場景的難題。

目前公司推出80622定向電橋耦合器和80625雙定向電橋耦合器兩個產品系列共11個型號，型譜全面，可選擇性高。其廣泛用于測控儀器、系統中信號監控、高精度反射測量、噪聲加載誤碼測試、定向分離/傳輸、信號功分/合路等場景。

以下是80622系列定向電橋耦合器部分產品的指標與部分實測曲線：

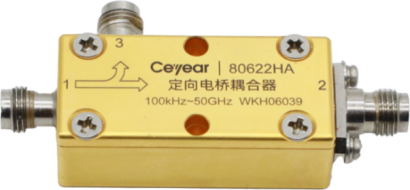

圖1 80622HA定向電橋耦合器

表1 80622系列定向電橋耦合器部分產品

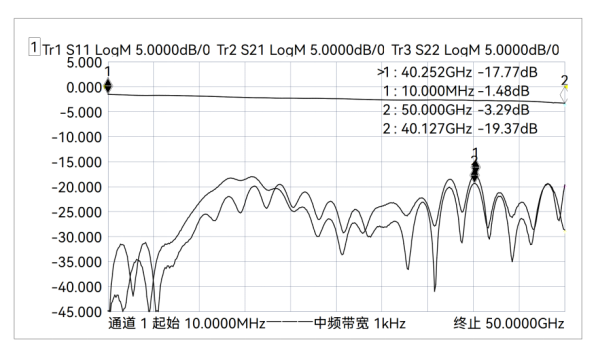

（a）直通回波損耗及插入損耗

（b）方向性

圖2 80622HA定向電橋耦合器典型測試曲線

以下是80625系列雙定向電橋耦合器部分產品的指標與部分實測曲線：

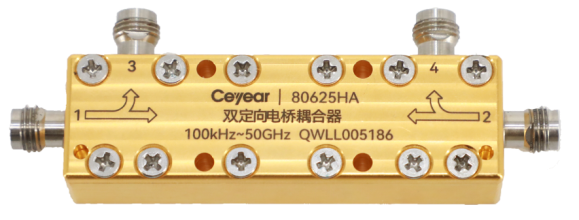

圖3 80625HA雙定向電橋耦合器

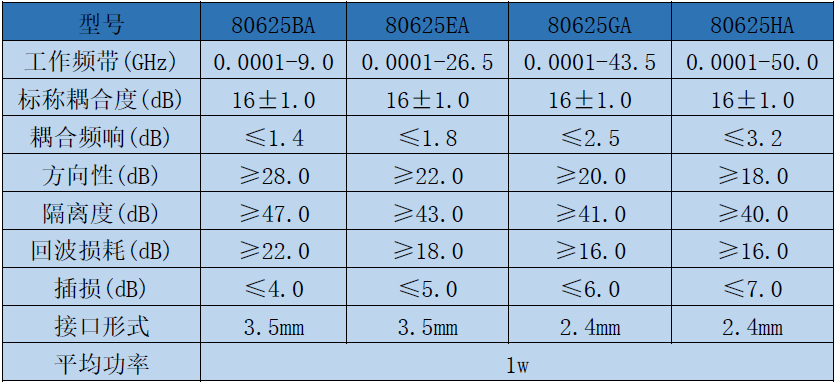

表2 80625系列雙定向電橋耦合器部分產品

（a）直通回波損耗及插入損耗

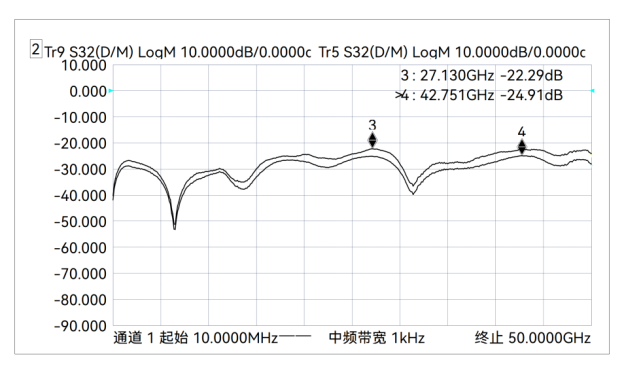

（b）方向性

圖4 80625HA雙定向電橋耦合器典型測試曲線

思儀科技持續關注微波毫米波產業創新，除定向電橋耦合器外，我公司目前已有微波開關、微波測量探針、衰減器、功分器、寬帶巴倫、隔直模塊、偏置器、天線、轉接器、校準件、測試電纜等超寬帶微波部組件產品，具體產品信息可到官網下載或來電垂詢。
