近日，中電科思儀科技股份有限公司（簡稱思儀科技）推出全新一代高帶寬數字示波器4458系列，此次發布系列含有4458N/P/Q三款新品，帶寬為8GHz、10GHz和13GHz，實時采樣率可達40GSa/s(全通道)，存儲深度4Gpts(全通道)，有效助力客戶應對高速電子電路、5G/6G通信、汽車電子、新能源等領域的測試新挑戰。4458系列將以卓越性能和智能輔助，為每一個關鍵測量瞬間保駕護航！

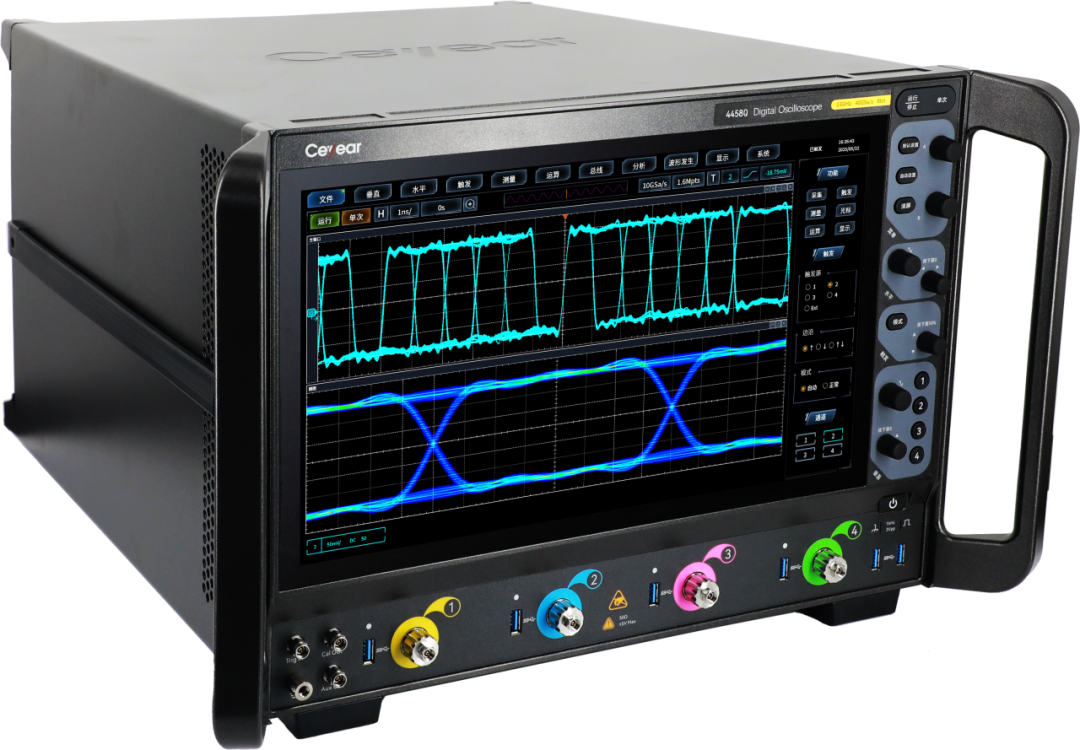

4458系列數字示波器
1、大帶寬高采樣率，精確呈現信號細節
4458系列示波器覆蓋8GHz~13GHz帶寬范圍，40GSa/s超高采樣率，無需插值即可真實還原毫米波、高速串行信號等復雜波形，全通道開啟時，依然保持同等采樣率，保證高帶寬測試。

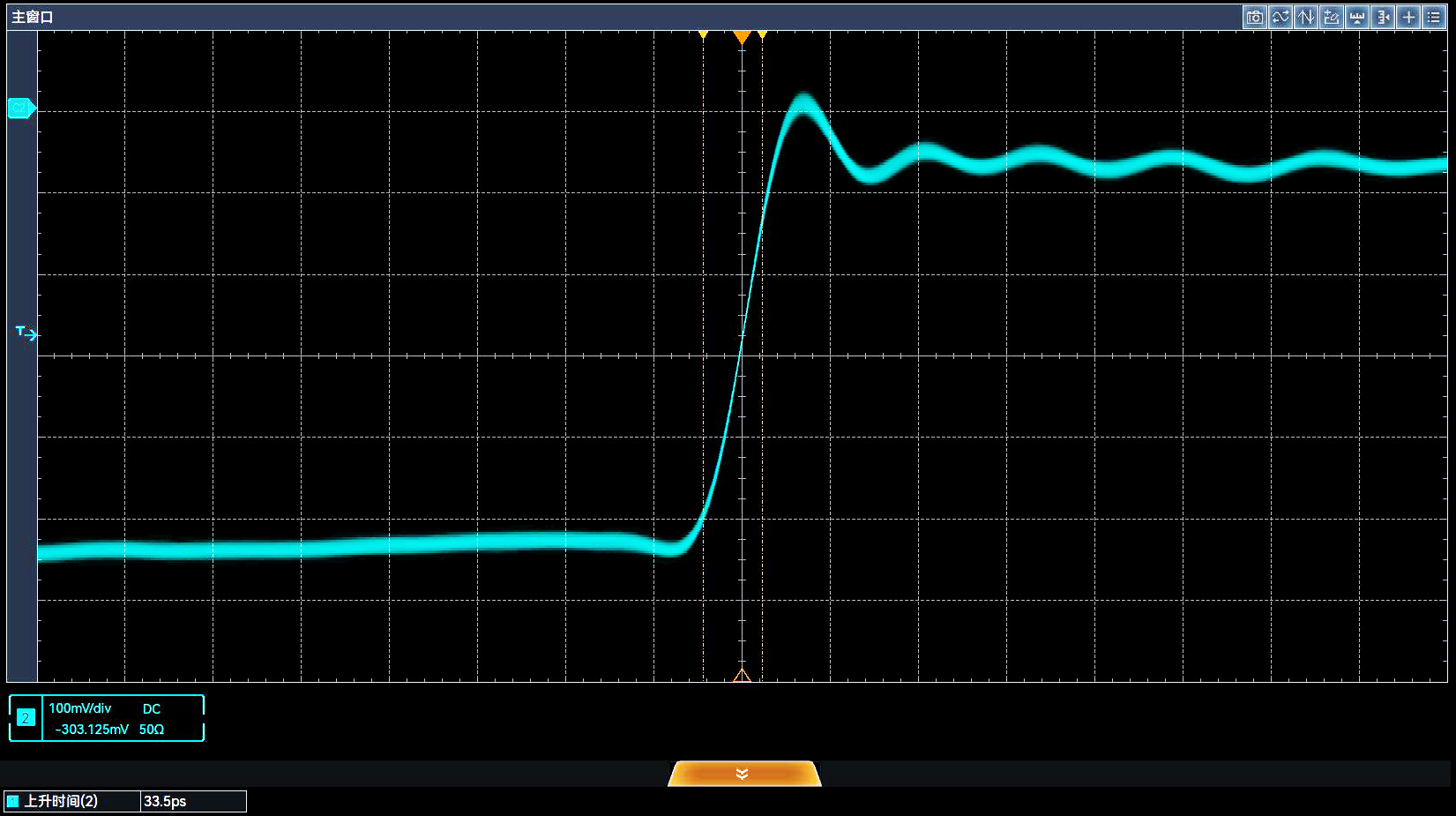

圖1 35ps上升時間
2、超長存儲深度，為高保真測試賦能
標配每通道4Gpts超長存儲深度，在同等時間內以更高速率采集信號，提供高保真的信號細節能力，讓采集的波形更加接近于真實信號。

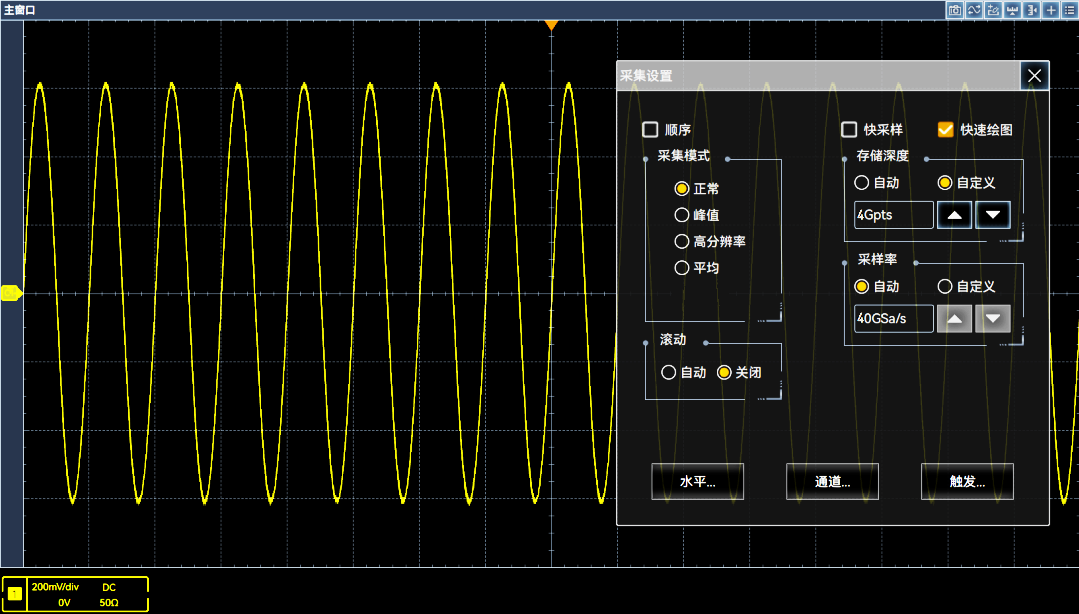

圖2 4Gpts超長存儲深度
3、Any Acquire技術，超快波形捕獲能力
采用思儀獨創的Any Acquire技術，將波形捕獲率提高到50萬次/秒，極大地提升了示波器的異常信號捕捉能力，確保在復雜信號中實現高效分析。

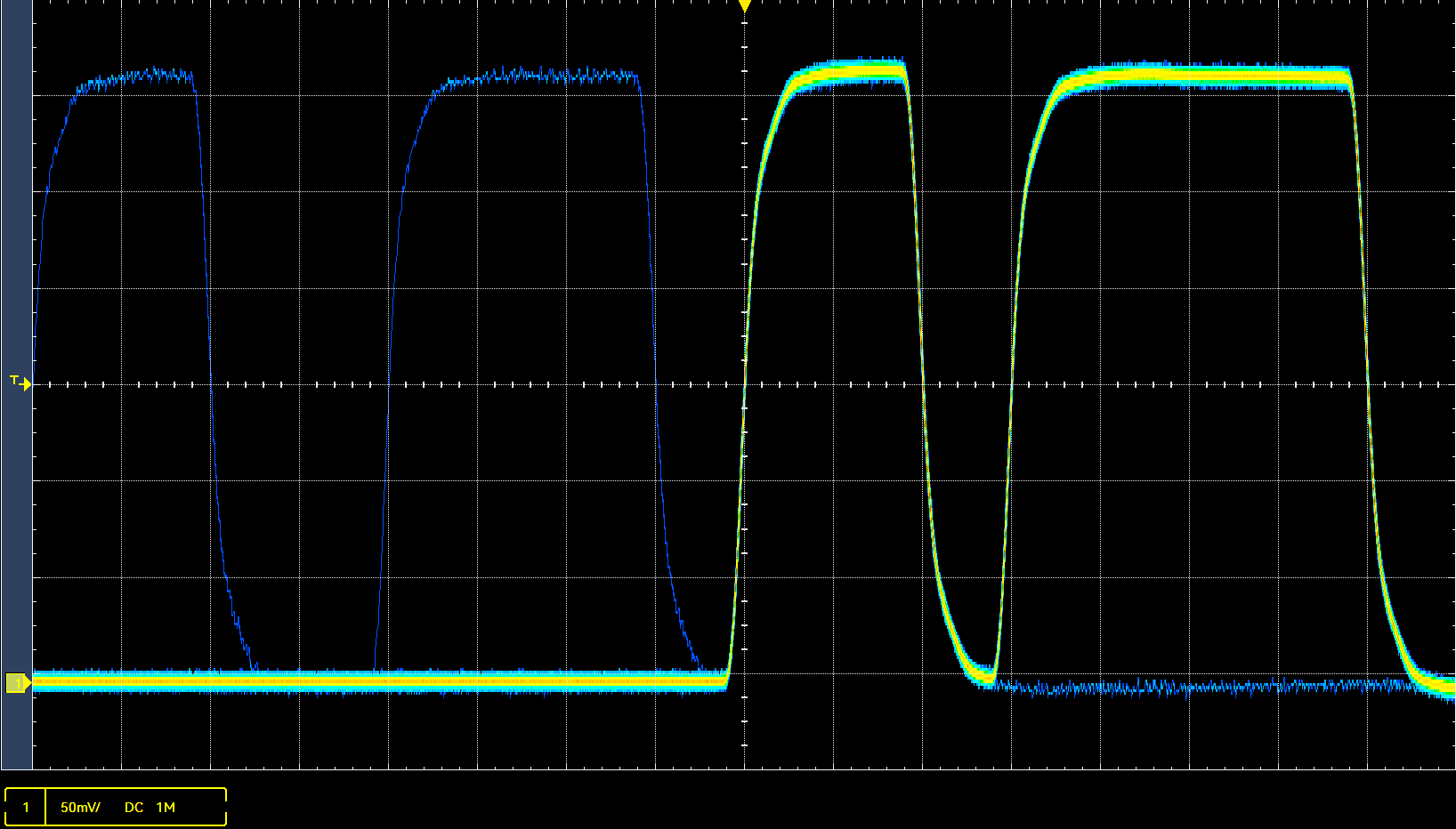

圖3 異常偶發信號快速波形捕獲
4、硬件增強參數測量技術，實現快速精準測量
創造性采用硬件增強測量技術，可同時顯示20個測量項目的統計分析，實現多參數的快速精準測量，同時結合直方圖、趨勢圖、跟蹤圖等工具，讓參數的深度觀測分析變得簡單。

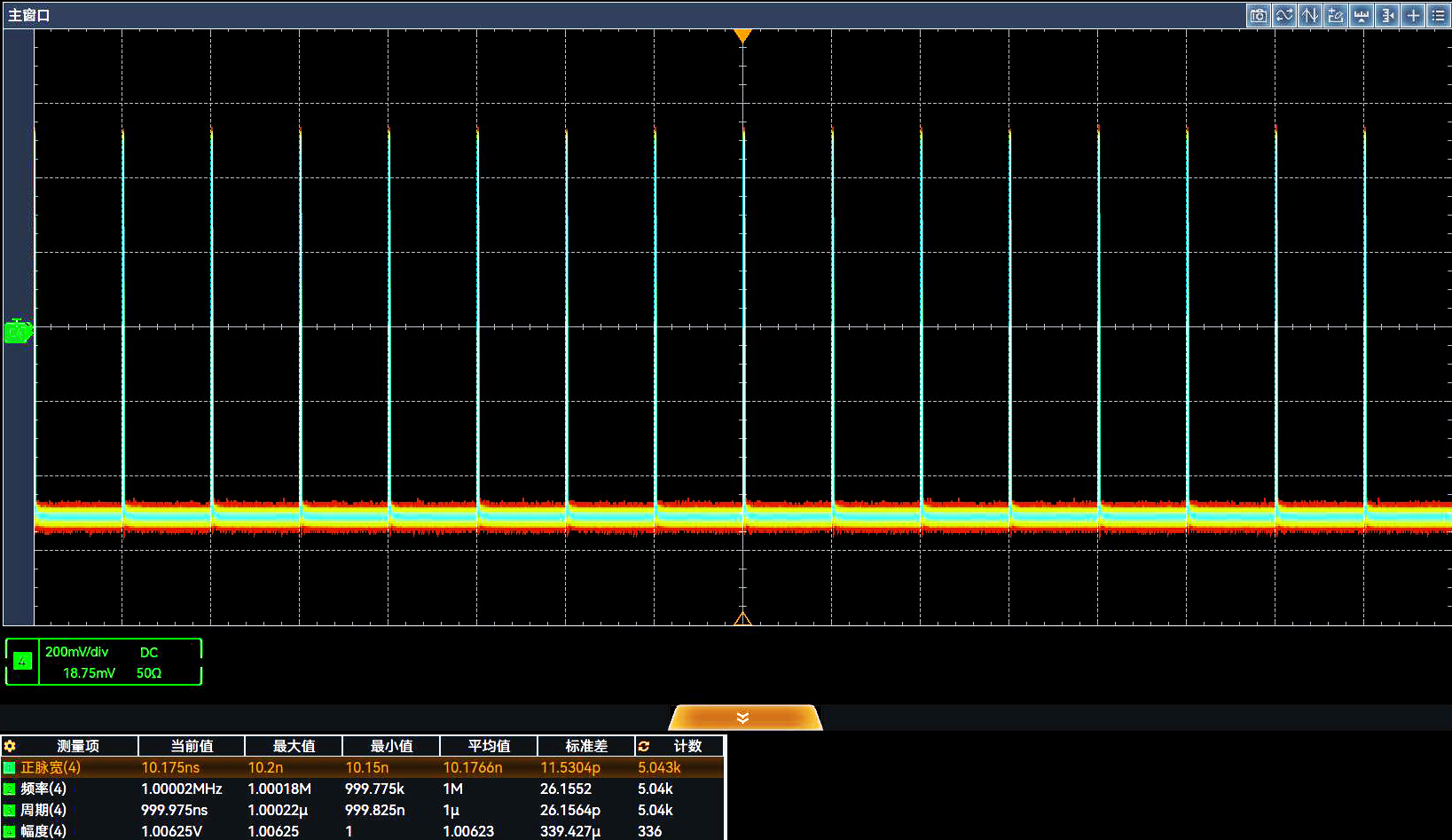

圖4 硬件增強參數測量
5、功能多合一，助力多場景測試挑戰
4458系列具備示波器、邏輯分析、總線觸發與解碼、眼圖抖動分析、功率分析、數字電壓表、頻率計數器、矢量信號分析等豐富功能，可極大提升復雜場景的測試效率，輕松應對全面測試挑戰。

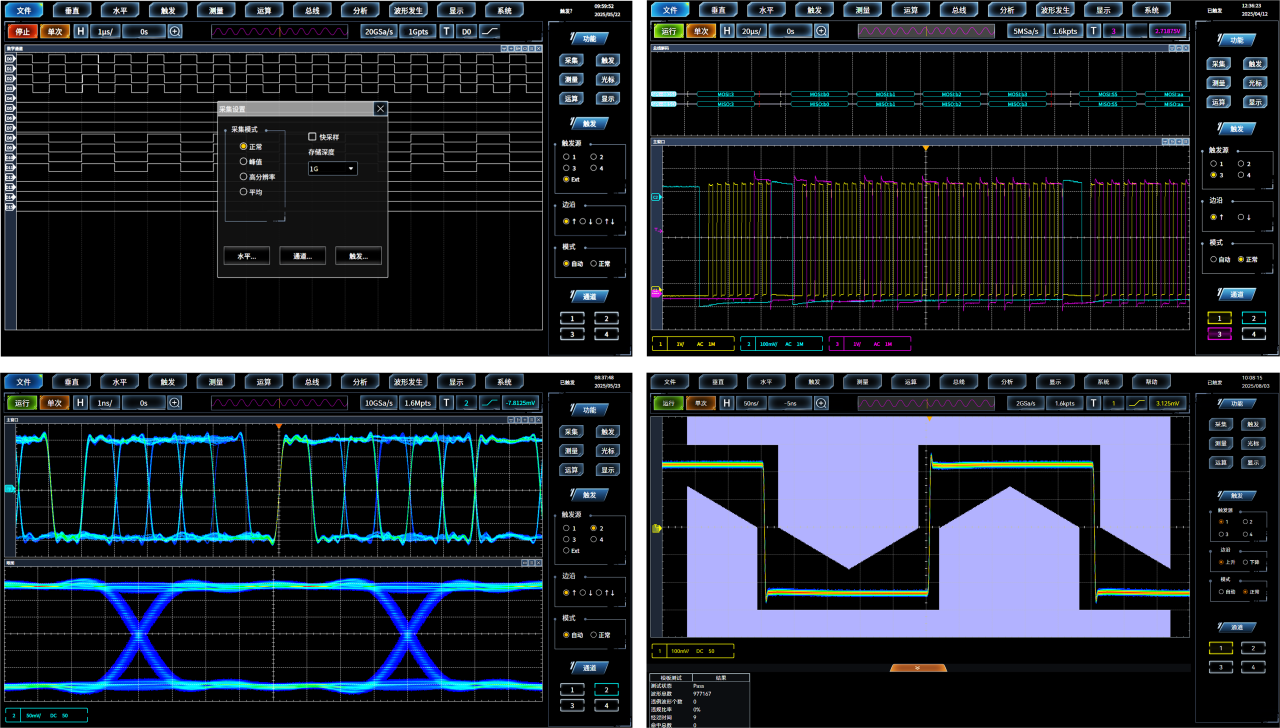

圖5 多功能集成
思儀，用測試測量賦能創新創造，全新一代高端數字示波器4458系列，將以大帶寬、高采樣率及全面的的測試分析能力，為通信、工業及科研領域的創新測試需求提供強力支持，助力前沿科技和高新技術產業的升級與突破。
