隨著4G網絡在世界各國的蓬勃發展以及5G的不斷接近，我們的無線通信網絡已經變得前所未有的復雜。

現在的通信網絡維護的過程中面臨的主要問題是如何清楚了解當前網絡的覆蓋情況，以及對干擾信號的排查。

現在的網絡覆蓋會使用多種基站，宏基站（macrocells），微基站（Microcells），微微基站（femtocells），皮基站（picocells）都會在不同場合使用。宏基站提供全局性的覆蓋，而微基站和皮基站在更小的區域?yàn)樽罱K用戶提供高速數據訪問。

為了保證不同的站點和不同頻點之間的無縫切換，了解每一個基站和他周圍基站的配置和 Over the Air(OTA) 的信號發射情況，就變得非常重要。

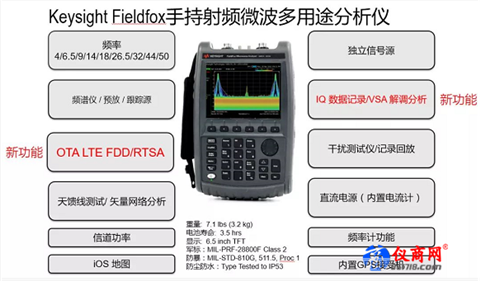

在一個具體的位置，一部手機基本能同時“看到”周圍的基站并決定和哪一個基站建立數據通信。 配置了OTA測試選件的FieldFox ，可以掃描附近區域的基站并得到相應的數據，來判斷基站的工作和覆蓋情況。

FieldFox 的 LTE FDD OTA解調選件

解調掃描基站發射信號

ieldFox的LTE FDD OTA解調選件，可以解調掃描到的基站發射信號，并顯示出附近可以用的給定頻率的基站的物理Cell ID（PCI），這個給定頻率有時候也被稱為成員載波（Component Carrier）。這個測量解調附近所有采用特定單個成員載波可用的基站的發射信號，讓工程師能夠了解有哪些基站覆蓋此區域，同時也能發現有哪些特定的基站發生問題。

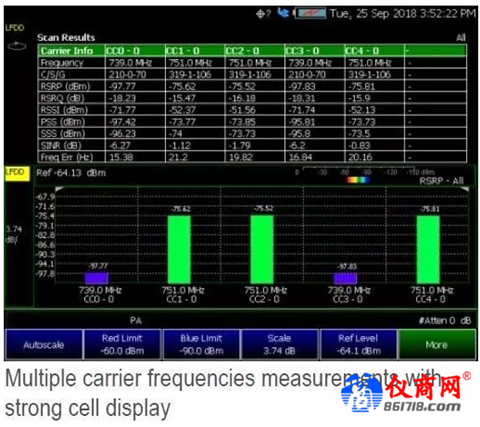

顯示不同成員載波的多個基站情況

除了能夠測試使用特定單個成員載波的多個基站的情況，F(xiàn)ieldfox還可以顯示當前位置使用不同成員載波的發射功率最強的多個基站的情況，最大可以顯示6個基站。這個功能可以判斷在當前位置使用哪一個載波頻段是最好的選擇，幫助工程師優化網絡的覆蓋。

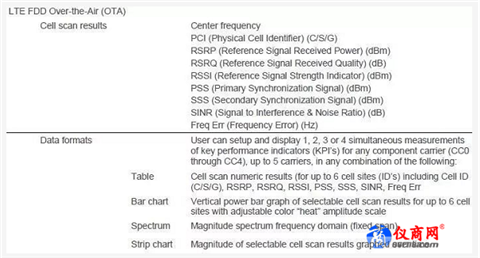

可以解調和實現的結果包括

總結

FieldFox 的 LTE FDD 測試選件，可以非常棒地應用于 LTE 無線網絡覆蓋、網絡優化、網絡安裝、網絡接入以及切換的測試。

當然 FieldFox 的其他功能也可以用于網絡覆蓋相關測試，例如實時頻譜分析RTSA，以及配合 Keysight VSA 軟件的數據記錄和解調分析。
