當前，隨著經濟的快速增長和科技的高速進步，便攜式設備和智能設備的廣泛應用逐步提高了人們的生活質量和便捷性。大到電動車、筆記本電腦、iPad，小到手機、手環、學生手表等，幾乎成為大部分家庭甚至每個人生活和工作不可或缺的裝備。由于具備體積小、容量大、循環使用壽命長等這些優點，使得鋰離子電池成為這些電子產品的動力首選。鋰電池其優異產品性能，尤其是能量密度高，循環次數高，安全環保等優異的性能使得鋰電池產業繼續保持快速增長的態勢，行業創新加速，涌現出一批如寧德時代、比亞迪、贛鋒鋰業、國軒高科等優秀企業。在這些優秀企業的推動下，鋰電池的新產品，新技術也不斷涌現，各種新電池技術相繼問世。結合國內當前社會生產以環境保護，新能源為主題，鋰電市場前景開闊。
電池的工藝路線
動力電池按封裝形式分類，分為方形、軟包與圓柱電池。圓柱與方形電池的外包裝多為鋼殼或者鋁殼，軟包外包裝為鋁塑膜，市場上習慣將鋁塑膜外包裝的稱為軟包，也有人將軟包電池稱為聚合物電池。
圓形鋰離子電池是指圓柱型鋰離子電池，最早的圓柱形鋰離子電池是由日本SONY公司于1992年發明的18650鋰離子電池，因?yàn)?8650圓柱型鋰離子電池的歷史相當悠久，所以市場的普及率非常高，圓柱型鋰離子電池采用相當成熟的卷繞工藝，自動化程度高，產品品質穩定，成本相對較低。圓柱型鋰離子電池有諸多型號，比如常見的有14650、17490、18650、21700、26650等。圓柱型鋰離子電池在日本、韓國鋰離子電池公司中較為流行，我國國內也有相當規模的公司生產圓柱型鋰離子電池。
方形鋰離子電池通常是指鋁殼或鋼殼方形電池，方形電池的普及率在國內很高，因?yàn)榉叫坞姵氐慕Y(jié)構較為簡單，不像圓柱電池采用強度較高的不銹鋼作為殼體及具有防爆安全閥的等附件，所以整體附件重量要輕，相對能量密度較高。但由于方形鋰離子電池可以根據產品的尺寸進行定制化生產，所以市場上有成千上萬種型號，而正因?yàn)樾吞?hào)太多，工藝很難統一。
軟包鋰離子電池所用的關鍵材料正極材料、負極材料及隔膜與傳統的鋼殼、鋁殼鋰離子電池之間的差別不大，最大的不同之處在于軟包裝材料(鋁塑復合膜)，這是軟包鋰離子電池中最關鍵、技術難度最高的材料。軟包電池的包裝材料和結構使其擁有一系列優勢，安全性能好，重量輕，循環性能好，外形可變?nèi)我庑螤?，可以更薄，可根?jù)客戶的需求定制，開發新的電芯型號。
測試對象
鋰電池測試解決方案

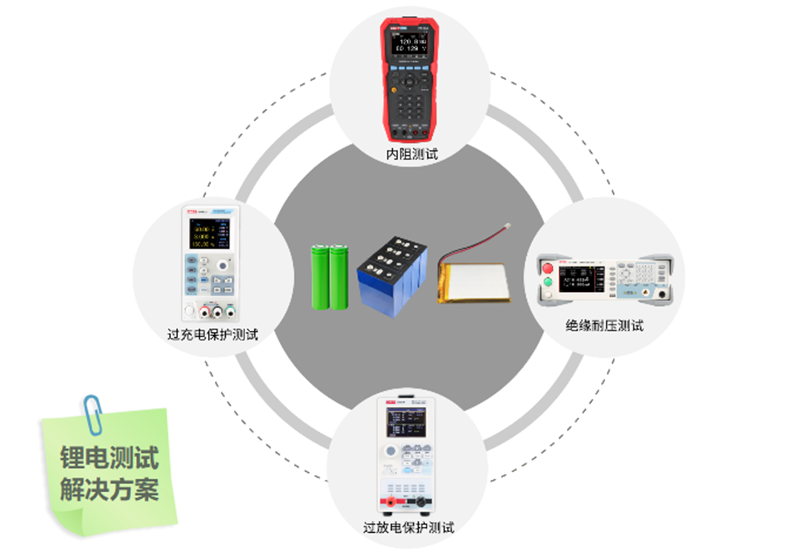

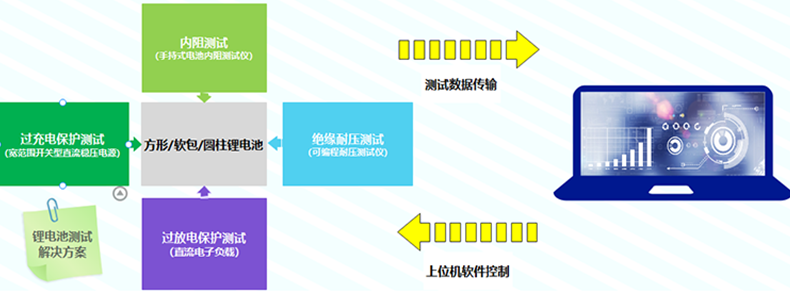

基于國家倡導可持續發展，鋰電池成為了各類主流產品的儲能供電源。近年來隨著鋰電池的應用越來越廣泛，市場上的產品對鋰電池的容量越來越大，體積越來越小的要求，鋰電池的單位體積能量密度越來越高，人們對鋰電的安全性的關注日益突出。基于目前的鋰電池測試標準,優利德提供了以下鋰電池測試解決方案。
應用測試
1、電池內阻測試
電池內阻測試是電池制造工廠出廠檢驗的重要項目之一。將單節電池組合成鋰電池組時，需精挑細選將內阻相近的電池單元組成一組，這樣電池組在放電池時才能很好的達到一個放電電壓平衡；因?yàn)殇囯姵氐娜萘緼H越大，內阻就越小，因此根據內阻大小可以判斷電池容量，當鋰電池失效或者老化后，內阻會增大，因此也可以根據電池內阻來快速判斷電池的老化程度。UT3550全新設計的交流電阻測試原理，可用于幾乎所有電池的內阻測試?？梢灾苯訉?duì)鋰電池進行在線測量，而不損失準確度和穩定性。IP65級防塵和防水，即使在粉塵污染、濺水的工業現場，也能幫助您精準測量輕松應對。

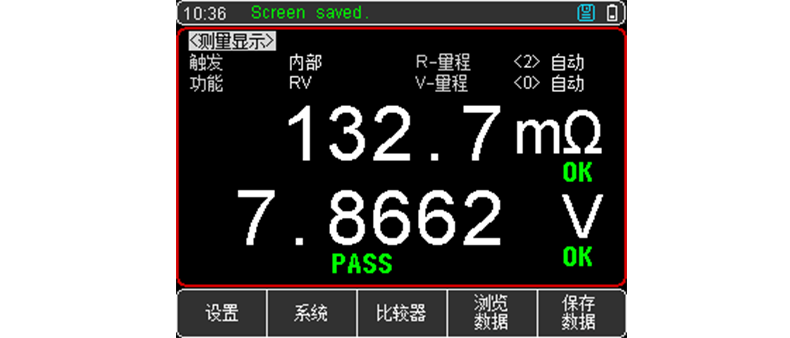

測試時根據電池規格，設定電壓/內阻上下限，當超過設定的上下限判斷時，將有蜂鳴器響

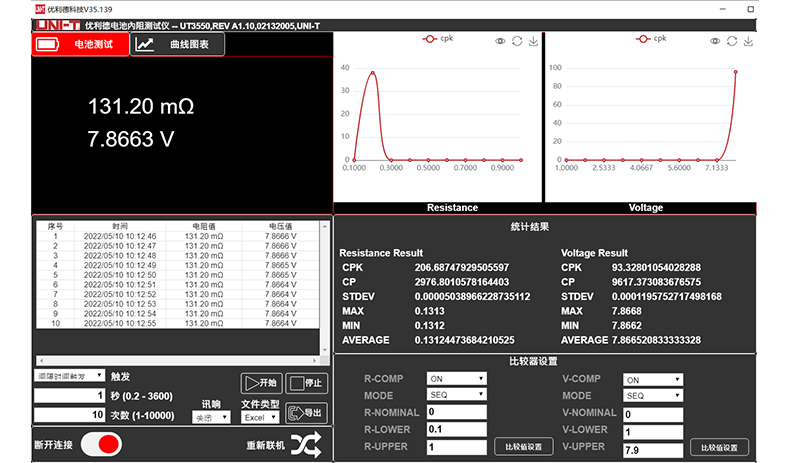

通過上位機可以控制記錄數據的間隔以及記錄次數，可以用EXCEL的形式來導出記錄數據

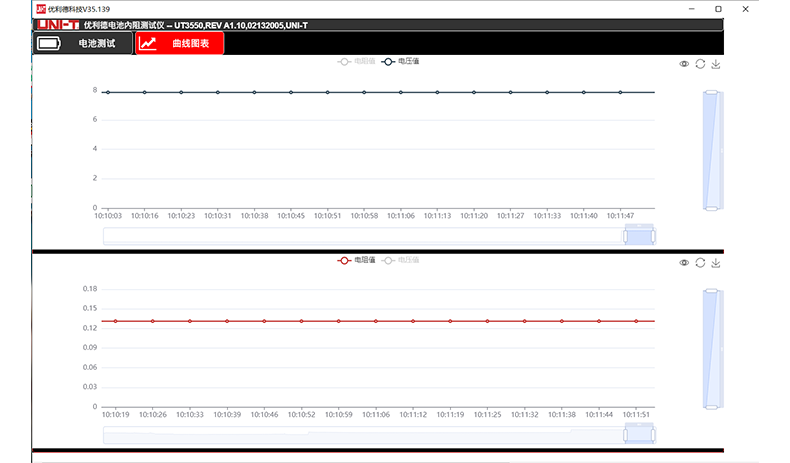

電壓值/內阻值用折線圖的形式來記錄數值在測試中的變化
2、電池模塊的絕緣測試
電池模塊絕緣測試的檢測內容主要是針對有金屬外殼的電池模塊，測試模塊正負極回路對金屬外殼之間的絕緣電阻值，一般典型設定絕緣檢測的閾值為550MΩ@500V。

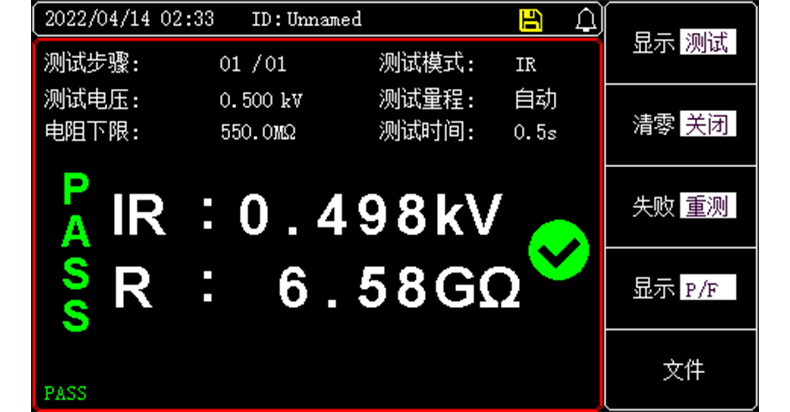

絕緣測試時通過設定絕緣電阻下限值來判斷測試是否通過
3、過充電保護測試
該試驗是為了測試鋰離子電池在承受過充電的過充應力時的電池安全性能。
測試方法：
1) 根據鋰離子電池廠家提供的參數（廠家需提供推薦放電電流和放電截止電壓這兩個參數），將鋰離子電池用推薦放電電流放電至電池的放電截止電壓。

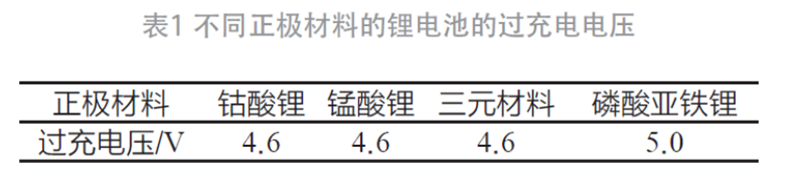

2) 然后取3倍率推薦充電電流，進行恒流充電至其過壓充電電壓（表1），達到過充電壓后然后用該試驗電壓恒壓充電。
測試過程中時刻關注電池狀態是否良好
可以使用OVP功能，將過充電壓設定成所需值，充電超過設定值電壓后，機器將停止工作,電壓/電流值將實時以折線圖形式記錄
4、過放電保護測試
過放電是指放電時電壓達到額定電壓還持續放電。通過過放電來判斷電池的品質，壽命，具有重要參考意義。
1）將儀器設置為電池模式，設置好負載模式，負載大小，截止電壓，當截止電壓時，將自動斷開負載。通過放電時間以及放電功率自動計算電池容量。
2）在放電過后觀察電池放電后外觀是否良好，有無漏液，根據電池狀態來判斷是否及格。

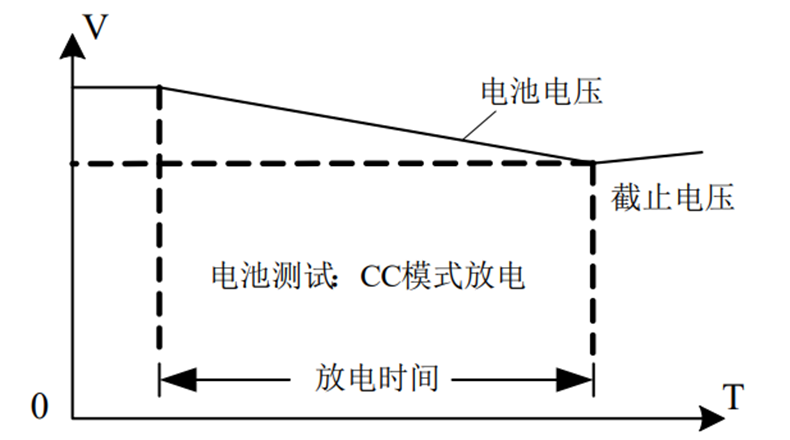

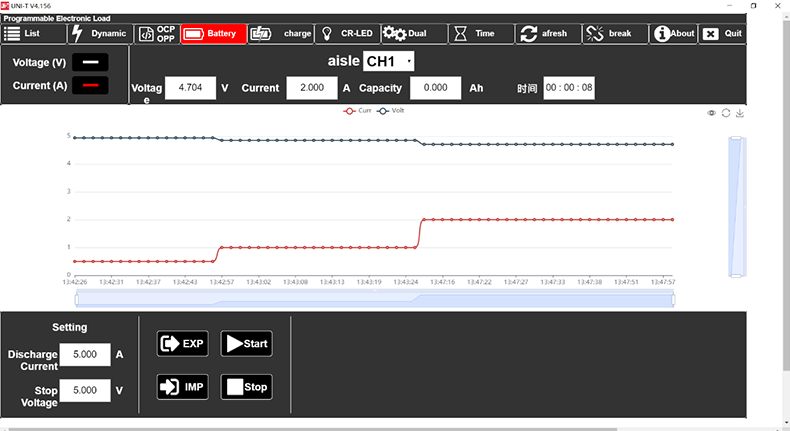

電池測試模式
同時顯示電壓/電流折線圖，根據放電時間自動計算電池容量
