BTS4000主要用于動力電池的cycle life測試、倍率充放電測試、脈沖充放電測試、DCIR直流內阻測試；可實現單工步設置記錄條件和保護條件；
BTS4000是融合了NEWARE最新技術的動力電池測試系統，將大量服務于各研究機構、高校和廣大的動力電池生產企業；也將成為動力電池工業化生產的主流測試設備。
DCIR（Direct Current Internal Resistance）直流內阻的測試，電池的內阻包括歐姆電阻和極化內阻兩部分，直流內阻的測量是將兩部分的電阻全部考慮并測量的方法，也稱動態內阻。
內阻是衡量電池性能的重要指標，內阻小的電池大電流放電能力強，內阻大的電池則相反，采用直流放電、根據不同電流的電壓變化來計算內阻值。

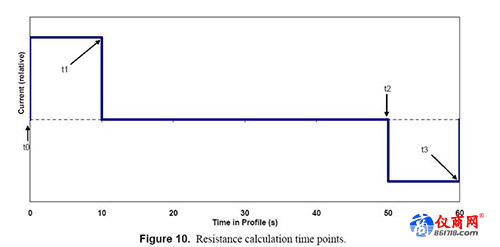

在 充電或放電脈沖工步中來計算DCIR時，用戶可自由選擇任意工步的任意條數據為采樣點。如圖5所示，取脈沖工步中的 PULSE_a的采樣點（紅色點即為選取的采樣點）作為電壓和電流V1、I1，取PULSE_b的采樣點作為電壓和電流
V2、I2，通過計算電壓差和電流差得出DCIR值。

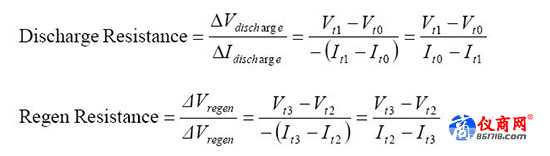

計算公式：DCIR =△V/△I=(V1-V2)/(I1-I2)可任意取點計算，避免采集點單一而采集到上升沿記錄點，可選取曲線上任意點。
BTS4000的主要功能特點：
1.采用高速的硬件驅動電路達到快速的硬件響應，rise time≤10ms；
2.高速數據采集捕獲電流、電壓的變化細節和拐點，數據記錄頻率達10Hz(100ms記錄一條數據)；
3.支持DCIR（直流內阻）測試，測試結果可以自動取點計算；
4.強大實時控制系統設計保證測試控制的實時性和準確性，工步時間誤差不超過50ms；
5.支持脈沖充放電功能，脈沖模式工步時間控制的誤差≤1ms；
6.每個脈沖工步支持32個不同的脈沖電流；
7.最小脈寬達100ms；
8.測試模式支持：恒流、恒壓、恒流恒壓、恒功率、恒阻、脈沖；
9.每個通道獨立編程，并且最大支持254個工步；
10.支持條件工步，可以實現靈活的邏輯運行，可以根據截至條件go to到任意工步；
11.65535個循環，可嵌套三層；
12.支持單工步設置記錄條件和保護條件；
13.充電電壓下降保護，放電電壓上升保護；
14.充電到放電的切換時間小于20ms；
15.支持曲線對比功能；
16.支持脫機測試，設備最大支持1G Bytes的數據存儲空間；
17.支持LAN遠程控制和訪問設備;
18.采用數據庫集中管理測試數據，強大的數據檢索與追溯功能；
19.實時曲線、數據查看；靈活可定制的自動報表，支持excel、txt、PDF；

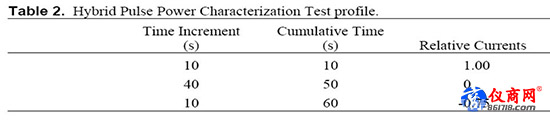

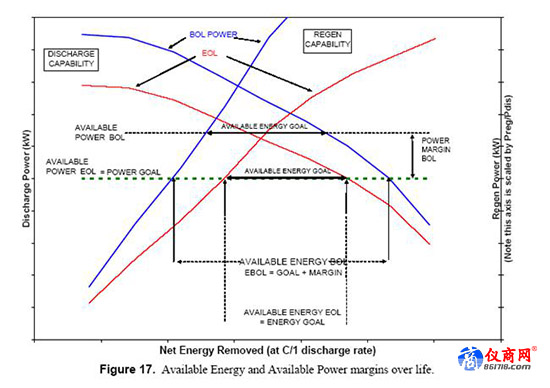

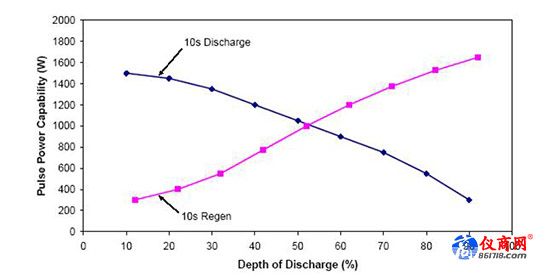

HPPC測試是一種混合脈沖功率特性測試，NEWARE BTS4000在脈沖模式下表現出 優越的性能。
輸入指標
1、輸入電源：
AC 380V±10% / 50Hz；
2、輸入阻抗：
≥1MΩ；
3、輸入有功功率：
14934W；
4、分辨率：
AD：16bit；DA：16bit；
5、噪聲：
<85dB；
6、電壓電流檢測采樣：
四線制連接；
7、功率控制模塊類型：
MOSFET；
功能及性能指標
1、電壓
每通道測量范圍：充電：10mV~5V；放電：10mV~5V；
最低放電電壓：2.0V（注：電流輸出線長度≤2米）；
精度：±0.1% of FS；
穩定度：±0.1% of FS；
2、電流
每通道電流范圍：充電：200mA~100A；放電：200mA~100A
精度：±0.1% of FS；
穩定度：±0.1% of FS；
3、功率
單通道輸出功率：500W；
穩定度：±0.2% of FS；
4、時間
電流切換時間：電流（10%~90%）硬件切換時間為20ms；
工步時間范圍：≤365*24小時/工步；
5、充電：
充電模式：恒流充電、恒壓充電、恒流恒壓充電、恒功率充電、電池組恒流恒壓充電；
截止條件：電壓、電流、相對時間、容量；
6、放電：
放電模式：恒流充電、恒壓充電、恒流恒壓充電、恒功率充電、電池組恒流恒壓充電；
截止條件：電壓、電流、相對時間、容量；
7、循環
循環測量范圍：1~65535次；
單循環工步數：254；
循環嵌套：具有嵌套循環功能，最大支持3層嵌套；
8、保護
軟件保護：掉電數據保護；具有脫機測試功能；可設定安全保護條件，可設置參數包括：電壓下限、電壓上限、電流下限、電流上限、延時時間；
硬件保護：硬件防反接保護；
9、DCIR測試
支持自定義取點進行DCIR的計算；
通道信息
1、通道
通道特點： 恒流源與恒壓源采用雙閉環結構；
通道控制模式：獨立控制；
2. 通道數
每機柜通道數：96；
數據管理與分析
1.工步設置方式
表格編輯；
2.數據記錄
記錄條件：時間△t：（100ms~60000s）；
電壓△U：（10mV~10V）；
電流△I：（100mA~100A）；
3.數據庫
采用MySQL數據庫集中管理測試數據；
4.數據輸出方式
Excel、Txt；
5.曲線類型
可自定義繪圖，4個Y軸；
6.條碼掃描
支持條碼掃描功能，可通過電池條碼實現；
歷史數據的管理與追溯；
7.上位機通訊方式
基于TCP/IP協議；
8.通信接口
網口；
9.下位機通信波特率
9600；
10.上位機通信波特率
10M～100M自適應；
11.系統拓展
通過交換機及路由器拓展通訊；
設備結構與重量
機柜尺寸：
W*D*H：600*900*1790（mm）；
電池夾具：
通用型夾具；
機柜重量：
240 Kg；
設備平均無故障運行時間：
6個月；
設備運行環境要求
1、溫度
工作溫度范圍：0℃~40℃（在25±10℃范圍內，保證測量精度：精度漂移0.005% of FS /℃）；
存儲溫度范圍：-10℃~50℃；
2、濕度
工作環境相對濕度范圍：≤70% RH（沒有水汽凝結）；
存儲環境相對濕度：≤80% RH（沒有水汽凝結）；
系統配置要求
PC電腦
奔騰雙核及以上主機，頻率2G以上，內存2G以上
Microsoft Windows XP/7或以上系統
SATA接口，系統硬盤160G以上
文件系統格式為NTFS
DVD-ROM
服務器
酷睿雙核及以上主機，頻率2.4G以上，內存4G以上
WIN SERVER2008系統
SATA接口，配置RAID5卡和3塊500G硬盤
一個帶USB接口的UPS電源
DVD-ROM
交換機
NEWARE軟件系統
BTS 7.5.X測試控制軟件
BTSDA數據分析軟件
接口
以太網通信口
