引言
2023年，某通信廠商曾因5G天線效率不達標緊急召回產品，事后調查發現：測試人員為節省成本，用800元的校準件檢測28 GHz毫米波天線，導致實測數據偏離真實值15%以上。這個真實案例揭示了一個殘酷事實——在射頻測試領域，校準件的選擇直接決定產品質量。
本文將帶你深入射頻校準件的世界，用大白話拆解百元級與萬元級產品的本質區別，回答三個關鍵問題：
1. 為什么校準件能相差幾十倍價格？
2. ”便宜貨“究竟隱藏著哪些風險？
3. 普通消費者如何避開“低價陷阱”？
第一章 材料戰爭：從“地?cái)傌洝钡健昂教旒?jí)”的金屬博弈
1.1 接頭材料的“鄙視鏈”
黃銅（Brass）：成本最低的常見選擇，市面80%的百元校準件使用黃銅。但它的致命傷是硬度低（維氏硬度80HV），插拔300次后接觸面就會磨損變形，導致信號反射突變。
磷青銅（Phosphor Bronze）：中端產品的標配，硬度提升至180HV，抗氧化性更好。某國產校準件廠商的實驗數據顯示：在濕度70%環境下，磷青銅接頭1年內氧化面積僅為黃銅的1/5。
鈹銅（Beryllium Copper）： 萬元級產品的核心材料，硬度高達400HV，同時具備優異的彈性。美國軍工標準MIL-PRF-39012明確規定：所有軍用射頻連接器必須采用鈹銅合金。
1.2 鍍層厚度的“納米戰爭”
鍍鎳（Nickel Plating）：百元校準件的典型工藝，成本不到鍍金的1/10。但鎳層在10 GHz以上頻率會因趨膚效應產生額外損耗，某實驗室實測發現：3.5mm鍍鎳接頭在18 GHz時損耗增加0.3 dB。
鍍金（Gold Plating）：高端產品的黃金標準，但這里有個關鍵細節——”厚度決定命運“。
入門鍍金：厚度約5微英寸（0.13微米），插拔2000次后開始露底。
軍工級鍍金：厚度達50微英寸（1.27微米），配合底層鍍鎳，可實現10000次插拔不失效。N4430系列校準件就采用此工藝。
1.3 絕緣材料的“溫度游戲”
普通聚四氟乙烯（PTFE）：百元產品常用，但在-40℃時會變脆，+150℃時介電常數漂移達5%。
陶瓷填充：萬元級產品標配，如某品牌的OSM系列，在-55℃~+200℃范圍內介電常數變化小于0.5%，確保極端溫度下的測量穩定性。
第二章 性能鴻溝：從“能用”到“精準”的物理極限
2.1 頻率范圍的“天花板”
百元級：通常標稱"DC-6 GHz"，但實際在3 GHz以上性能急劇下降。某第三方測試顯示，某品牌500元校準件在6 GHz時反射系數超差3倍。
萬元級：以3650系列為例，實測頻率可達70 GHz，在40 GHz時仍能保持VSWR<1.05。秘密在于其采用的”空氣線補償技術“，通過精密計算電磁波相位抵消誤差。
2.2 精度指標的“小數點戰爭”
回波損耗（Return Loss）：
百元級：標稱-30 dB（相當于信號反射0.1%），但實際受接觸面氧化影響，使用半年后可能惡化至-20 dB（反射1%）。
萬元級：出廠指標-40 dB（反射0.01%），且10年內變化不超過±0.5 dB。ZN-Z84校準件甚至達到-45 dB。
相位一致性（Phase Repeatability）：
在相控陣?yán)走_(dá)測試中，校準件的相位誤差直接影響波束指向精度。某研究所對比發現：使用百元校準件時，64單元陣列的波束角誤差達1.2°，換用HP 85050B后誤差降至0.1°。
2.3 溫度系數：隱藏的“性能殺手”

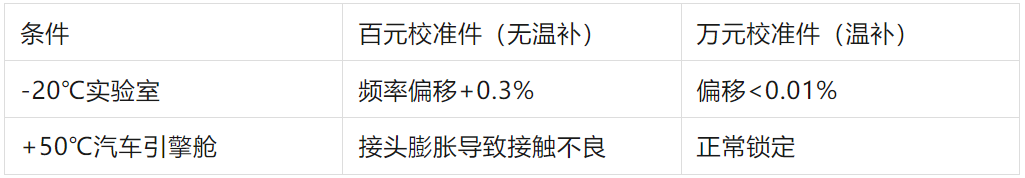

一款標稱"DC-18 GHz"的校準件，在以下兩種場景中的表現：
某汽車?yán)走_(dá)廠商曾因忽視溫度系數，導致冬季測試合格的77 GHz雷達，夏季出現誤報率飆升。
第三章 看不見的成本：認證、服務與長期可靠性
3.1 校準證書的“含金量”
工廠報告 vs NIST溯源：
百元產品附帶的"校準報告"通常只是生產時的抽檢數據，而萬元級產品提供ISO/IEC 17025認證，每個校準件都有唯一編號，可追溯至美國國家標準局（NIST）或中國計量院（NIM）。
在醫療設備認證中，F(xiàn)DA明確要求：所有射頻測試設備必須具備可追溯的校準證明。
3.2 插拔壽命的“經濟賬”
假設某手機代工廠每天校準測試儀10次：
百元校準件：?jiǎn)蝺r(jià)800元，壽命500次，年更換成本=800×(3650/500)=5840元
萬元校準件：?jiǎn)蝺r(jià)15000元，壽命10000次，5年總成本=15000×(3650×5/10000)=27375元，折算年均5475元
結論：長期使用下高端產品反而更經濟，且避免了更換期間的停機損失。
3.3 品牌服務的“隱形護城河”
24小時響應：某品牌提供全球聯保，工程師攜帶備件48小時內到達現場。
定制化服務：某衛星公司需要測試40 GHz以上非標接口，某品牌為其定制了1.0/2.3型校準件，開發費高達20萬元，但確保了項目進度。
第四章 血淚教訓：那些年我們踩過的“低價坑”
4.1 路由器廠家的“百萬學費”
2019年，深圳某路由器廠商為壓縮成本，采購某山寨校準件測試Wi-Fi 6E設備。結果首批10萬臺產品在歐洲市場出現5%的速率不達標退貨，直接損失超200萬元。根本原因：校準件在6 GHz頻段的阻抗失配導致誤判。
4.2 科研項目的“數據災難”
某高校博士生使用網購的300元校準件進行毫米波研究，論文投稿時被指出"回波損耗數據異常"。事后發現，該校準件在28 GHz時的實際VSWR達1.25，導致所有測量值系統性偏移，整個實驗數據作廢。
4.3 醫療設備的“致命風險”
2021年FDA通報一起MRI設備故障：由于校準件老化導致射頻功率檢測偏差，實際輸出功率超限50%，造成患者燒傷。涉事醫院最終賠償230萬美元。
第五章 理性選擇：不交智商稅的科學采購指南
5.1 四步?jīng)Q策法
1. 明確需求頻率：
- 藍牙/Wi-Fi：選6 GHz以下
- 5G手機：需覆蓋40 GHz
- 衛星通信：考慮110 GHz

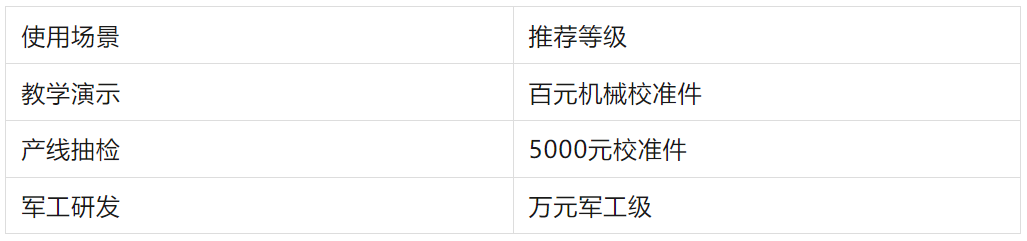

2. 計算使用強度：
3. 核查認證資質：
要求供應商提供至少包含以下信息的文件：
- 校準溯源性證明
- 溫度系數指標
- 插拔壽命測試報告
4. 評估長期成本：
使用公式：總擁有成本=采購價+年維護費×使用年限+停機損失
5.2 避坑清單
警惕“全頻段覆蓋”宣傳：某標稱"DC-40 GHz"的千元校準件，實測在30 GHz以上時阻抗波動超30%。
拒絕無序列號產品：正規校準件每個都有獨立編號，可官網查詢真?zhèn)巍?
小心接口混用：SMA接頭誤接至N型端口，可能導致螺紋損壞，維修費超萬元。
結語：在精密世界，容不得半分將就
從5G基站到心臟起搏器，從智能汽車到空間站，射頻校準件就像隱形的"質量守門人"。當我們驚嘆于科技產品的精妙時，不應忘記：那些看似"天價"的校準工具，正是守護精密世界的無名英雄。
記住這個公式： 精度成本 < 故障損失
在關鍵領域，選擇靠譜的校準件，本質是在為安全、可靠和信譽投保。畢竟，誰愿意把自己的生命、財富或聲譽，寄托在一個隨時可能失靈的"便宜貨"上呢？
