眾所周知，從商業摩天大樓到工業制造廠，關鍵設施必須維持在一個相對安全可靠的環境，以實現最佳運營。為滿足這一需求，更多建筑團隊正利用紅外熱像儀加強周邊的入侵檢測，并簡化入口處的體表溫度升高篩查。如今，建筑工程師們正越來越多地利用熱像儀進行建筑診斷，提前檢測發現問題，以便進行預防性維護。

隱藏問題需及時檢測

如果不借助工具快速診斷建筑問題，這些問題可能會繼續隱藏，然后慢慢擴大變嚴重。比如方向偏離的暖通空調（HVAC）風管會導致漏風，將過多的熱量吹進辦公空間，為員工帶來極不舒適的工作環境；如果管道系統中堵塞或破裂的管道未經處理會引起漏水和發霉；松動或發熱的電氣連接會引起熱堆積，進而導致電路故障和斷電。所有這些情況都會導致系統停機、業務中斷和經濟損失。因此，設施經理和維護團隊在故障發生前檢測到問題，然后充分利用熱成像技術保持樓宇系統平穩運行至關重要。

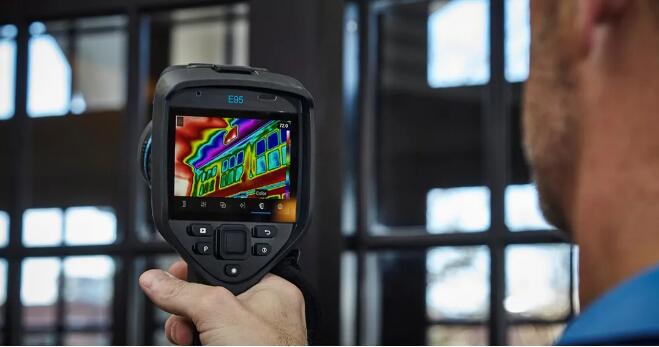

紅外成像有助于查明設施問題，如輸氣管道泄漏

紅外熱像儀可視化隱藏故障

雖然肉眼看不到漏氣、水分入侵或電路過載，但是借助于紅外成像技術能清晰可視化這些問題。所有物體都存在紅外輻射，也就是熱輻射。紅外傳感器檢測所有物體的熱輻射信號，并將其中的細微差異以圖像的方式體現出來。更進一步，紅外熱像儀可生成顯示溫度值的圖像。

使用熱或紅外技術檢查樓宇系統時，檢測人員通常有兩個選擇：紅外測溫儀和手持式紅外熱像儀。紅外測溫儀是經濟有效的選擇，能生成單個檢查點的溫度測量值。紅外熱像儀可同時產生數千個點的溫度測量值。這是因為紅外圖像中的每個像素對應一個溫度測量值，提供對檢測區域更深入且更全面的了解。

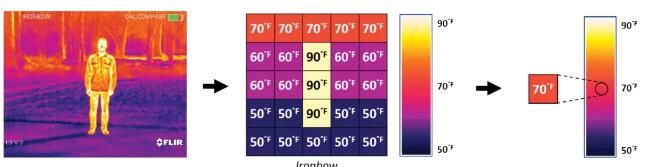

紅外圖像中的每一像素都是一個獨一無二的溫度數據點。調色板基于每個像素的溫度為其指定一種特定顏色，然后生成一張易于判讀的圖像

因此，考慮到其諸多優點，檢測人員很多時候都會選擇手持式紅外熱像儀。首先，這些熱像儀提供更大的掃描覆蓋范圍，這有助于更快地完成檢測。紅外熱像儀是一種非接觸式篩查工具，使檢測人員能夠從較安全距離處監測帶電設備，如帶電的電氣組件。紅外熱像儀產生細節更豐富的圖像，能夠提供問題的更全面視圖。這些紅外圖像可作為證實診斷以及確認問題已修復的證據，提高檢測人員工作質量的可信度。紅外熱像儀還可作為區分工具，將裝備精良的檢測人員與其他承包商區分開來。

FLIR紅外熱像儀應用情況

紅外熱像儀用于建筑物診斷應用有很多，以下是幾個值得注意的場景，在這些場景中，使用紅外熱像儀會產生不同的效果。

★ 建筑外圍結構檢查和能量損失

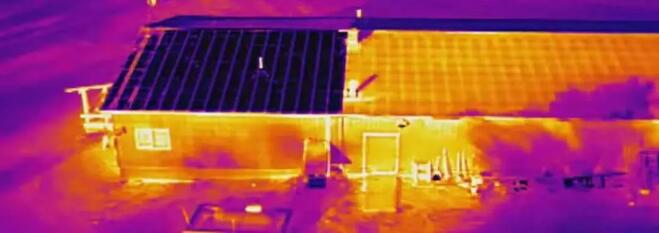

設施圍護結構或外殼的健康狀況直接關系到設施的能耗。大部分商業樓宇的使用方式能效都比較低，或不必要地浪費了能源。為了檢測這些問題，檢測人員可使用手持式紅外熱像儀進行建筑外圍結構檢測，檢查地板、屋頂、墻壁和門窗是否存在問題，紅外圖像使檢查員能看出會造成能源損失的建筑物裂縫。如果冷空氣通過裂縫進入建筑，導致某個區域意外降溫，通過使用紅外熱像儀，檢測人員能將相關情況可視化。就供暖而言，漏風可能占到多達50%的能耗。此外，紅外熱像儀還有助于檢查員檢測其它建筑物外圍結構問題，如查找隔熱層缺失、定位隔熱層中水分蓄積、發現公寓屋頂滲水等。

★ 暖通空調效率和節約成本

保持大型樓宇中的暖通空調系統平穩高效地運行對于維護空氣質量、溫度和樓宇租戶的整體滿意度至關重要。此外，有效的暖通空調還有助于降低能源成本，最大限度地降低建筑業主的費用。比如，市政府在其設施中部署了一套高效的暖通空調系統，但卻并沒有降低成本，能源賬單在一年時間里竟然翻了三倍。在一次檢測后紅外熱像儀揭示了答案：某個房間在空調系統吹冷風的同時，供暖系統為它送入暖風。因此，維護人員能夠查明并修復安裝問題。然后，暖通空調系統開始按預期運行，這座城市也實現了成本節約。

FLIR C5便攜式紅外熱像儀有助于快速識別有故障的電氣組件

★ 電氣和機械檢測

供暖和通風系統以及關鍵電機系統依靠數百個電氣組件運行。一個故障組件可能會導致接頭融化或引起電路故障。使用紅外熱像儀掃描組件能顯示是否存在強電流、連接松動或負載不平衡，因為這些問題都會產生熱堆積，并且會成為未來電路問題的最初跡象。所以使用紅外熱像儀檢測助于預防設備故障，避免意外停機和更換昂貴設備。

正確部署檢測戰略

當使用紅外熱像儀檢測建筑問題時，戰略規劃和準備是關鍵。下面是小菲給設施維護和檢測人員的幾條建議：

★ 明確檢測任務

你需要測量什么？距離多遠？需要什么水平的圖像細節？建筑檢測需要多大的溫度范圍？檢測是在冬季還是在夏季進行？需要通過輔助檢測確認診斷結果嗎？這些問題將有助于確定任務需求，選擇要采用的解決方案和確定執行檢測的最佳時機。

★ 選擇檢測工具

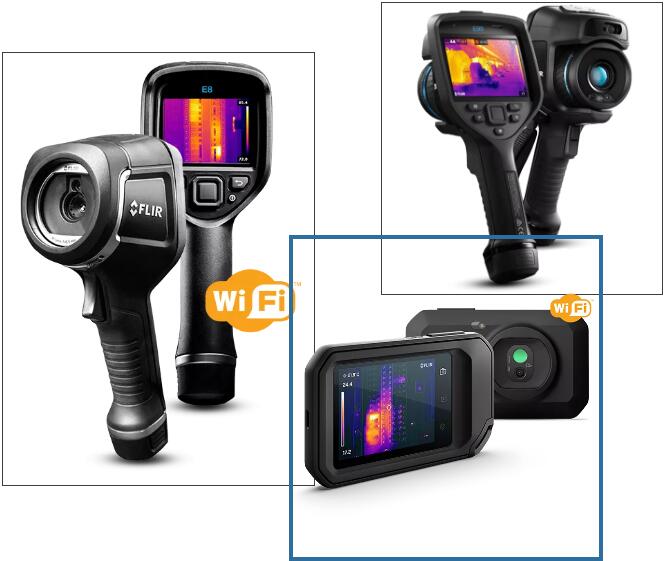

將能產生精確結果的高品質熱像儀與其它可靠性較低的熱像儀區分開來很重要。選擇性能一流的建筑診斷用熱像儀的特性，包括堅固耐用、人性化的界面、高分辨率和集成報告軟件。FLIR出品的優質熱像儀包括FLIR C5、Ex系列和Exx系列。

★ 訓練檢測技能

為了提高檢測的準確性，您可以參加FLIR紅外培訓中心（ITC）的培訓課程，以更好地了解導熱率、發射率和影響溫度讀數的環境因素，還可以為您量身定制檢測方案。

★ 確定檢測順序

正確的檢測順序：從建筑外部向建筑內部執行熱像檢測。檢查建筑外部：尋找隔熱層缺失、熱橋、冷橋等問題。完成檢測后，轉移到建筑內部，檢查每個房間的墻壁。最后，著重檢查特定系統，如暖通空調設備、電氣系統、電機等。
