1.示波器使用前一定要進行校準和補償

校準主要是為了使當前的測量值處于最優化的，不受外界溫度環境等的影響。校準的方法是調用示波器里面自行加載的校準文件進行校準，基本上就是按下校準鍵就可以了。

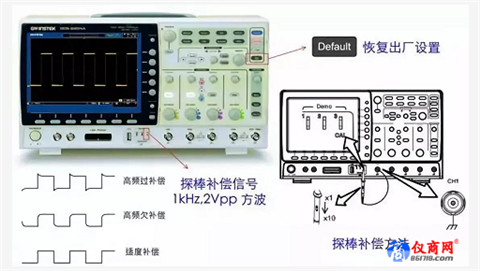

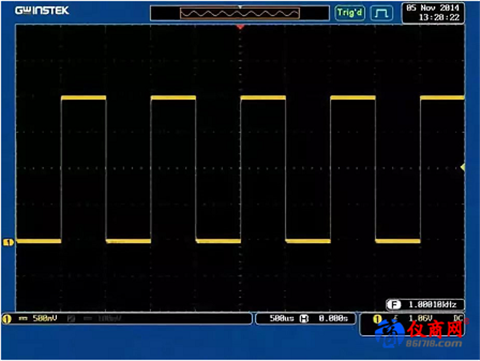

補償是為了使輸入示波器的信號不會因為阻抗不匹配而發生信號完整性問題。補償?shù)姆椒ㄊ菍?a href="http://tocape.cn/zixun/search.php?kw=探頭" target="_blank">探頭接到示波器的方波發生信號引腳（這個引腳示波器都會有的，主要就是用來進行補償校準的），用小螺絲刀調整探頭的松緊，使方波信號呈現正確的形狀。補償過度會使波形上下沖，補償不足會使波形過緩。

2.調節示波器的量程、時基、觀察中心點坐標等使波形達到最佳觀測狀態

3.電源紋波的測量

電源紋波測量的正確方法：

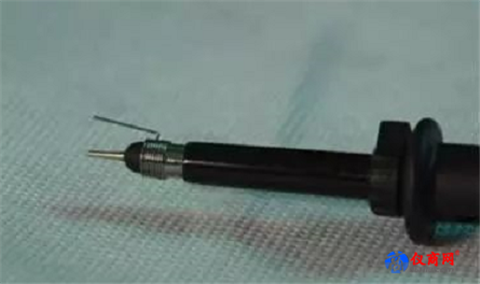

a、將探頭的套帽摘掉以減少探頭引入的寄生電感

b、將地線回路盡可能減小，地線纏繞在探頭上，或直接使用地線夾（很多示波器廠商都有）

c、在測量端并入一個 10uF 和一個 0.1uF 的電容，同時將示波器的帶寬限制在 20MHz，起到低通濾波的作用，防止高頻信號串?dāng)_使測量值不準

d、根據奈奎斯特采樣率，時基選擇要使得測量頻率是開關頻率的 2 倍以上

e、測試點要遠離干擾源

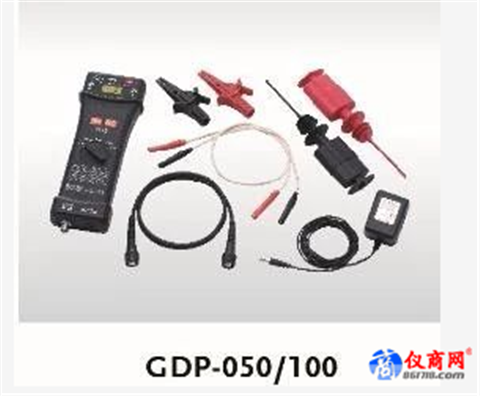

4.變壓器的原邊用差分探頭，副邊用普通探頭，不能同時用不同探頭，因為普通探頭之間的地是相通的， 但是主副邊的地是有電壓差的，這樣會使示波器的地之間被短路，有燒壞示波器的風險。
