常用示波器的人一定遇到過這樣的問題，無源探頭要與示波器通道進行匹配補償，且每次更換通道甚至切換量程，都需要重新補償，很不方便，用這款示波器將徹底解決你的煩惱。

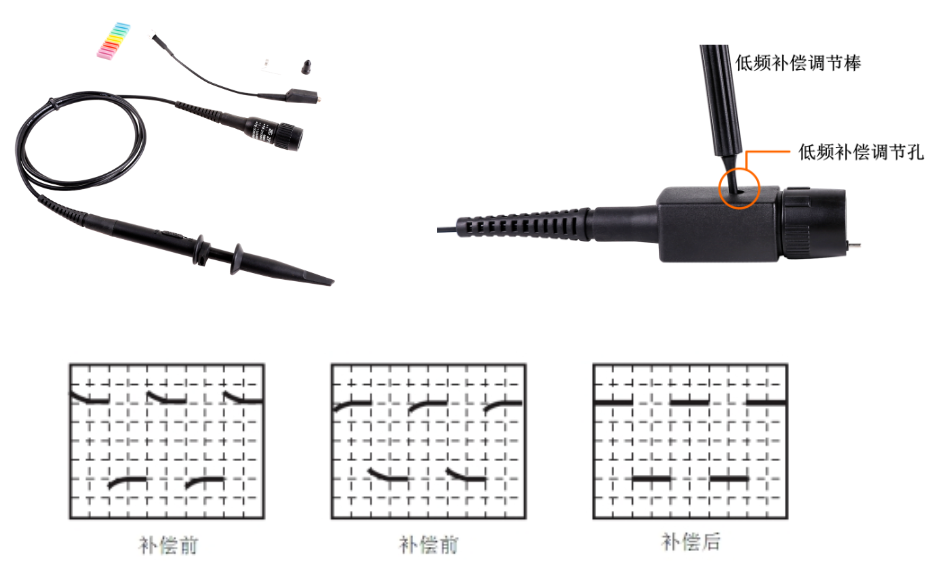

經常用示波器x10無源探頭的人，都會有一個煩惱，就是探頭補償總要調來調去的。很不方便。這是因?yàn)槭褂脮r(shí)需要配合示波器通道，調節補償調節裝置來進行補償，如圖1所示就是補償前后的波形差異。

圖1   補償前后波形圖

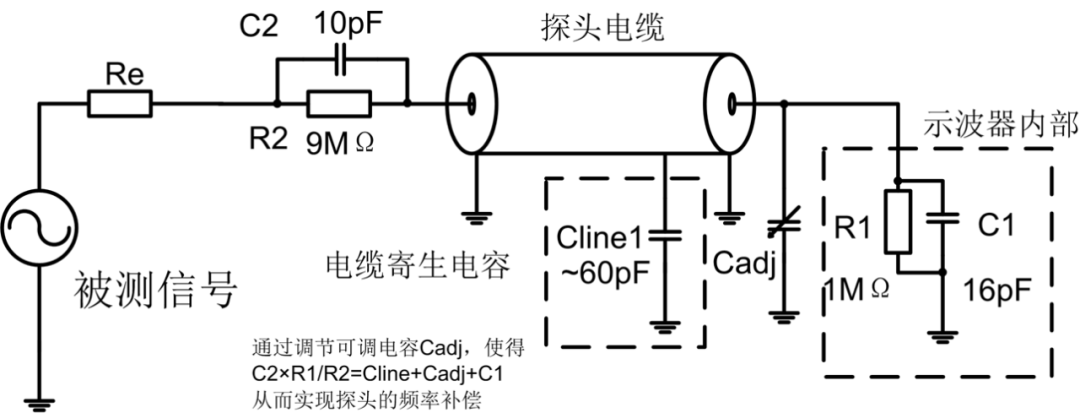

無源探頭的等效原理可以簡化為如圖2電路圖。

圖2   探頭結構等效電路圖

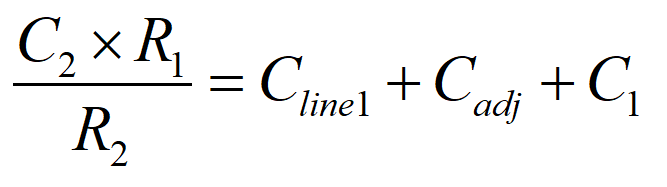

其中Cline1代表傳輸線的等效電容。虛線框內是示波器的寄生參數等效模型，電阻為固定的1M電阻。而電容C1不是一個固定的參數。調節的裝置實際上就是這個可調電容Cadj。需用通過調節這個電容來讓整個電路滿足下面這個公式，從而讓幅頻特性平坦。

顯而易見的是，當示波器的輸入電容C1發生變化時，這個Cadj是需要重新調節的。

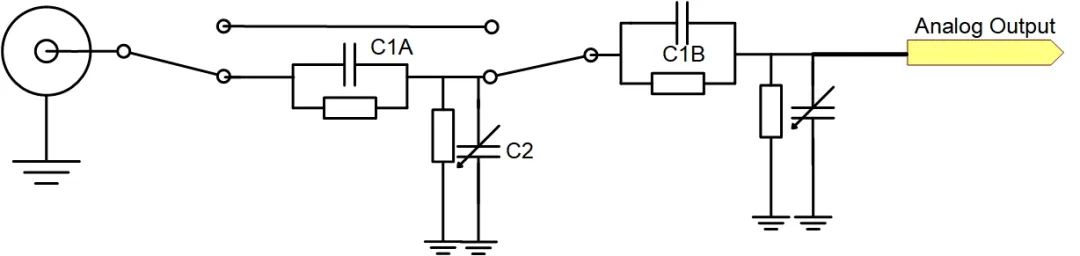

傳統示波器電路結構圖如圖3所示，在電路中可以看出，不同衰減檔位時，輸入電容分別由C1A和C1B決定。而實際電容精度一般都只有1%精度。所以無法做到不同檔位下寄生電容C1完全相等。

圖3   示波器衰減電路示意圖

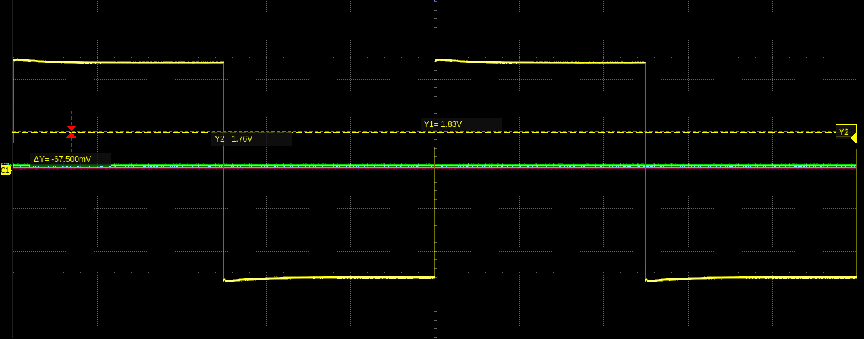

我們傳統12bit示波器來看一下實測效果。如圖4、圖5所示，可以看到當檔位切換后，本來已經補償好的方波響應不再平坦了。這就導致如果想要較為準確的測量效果，需要在每個檔位下都進行一次探頭調節，而這是很麻煩的。

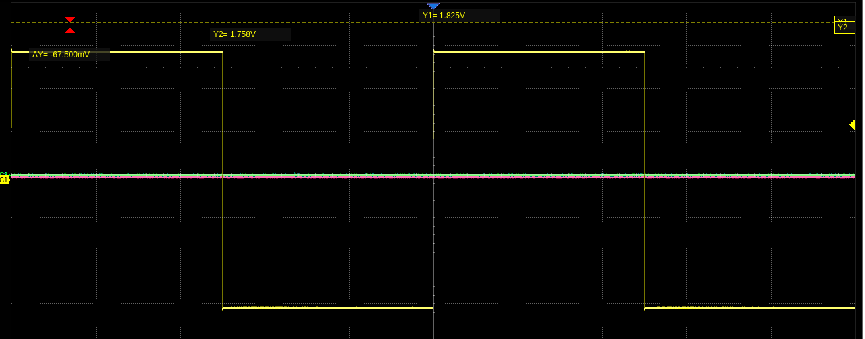

圖4   調平的檔位

圖5   切換檔位后波形不平

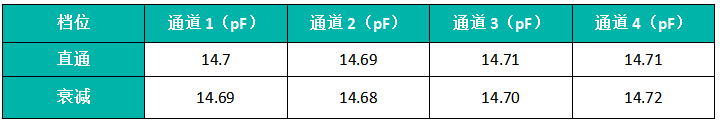

ZUS系列示波器不但采用12bit高速ADC，有更高的精度保障，同時采用全新電路結構，其不同的檔位共用一套阻容器件，從而保證了輸入阻抗的高度一致性，表1為我們的輸入電容測試結果。

表1   通道電容對比

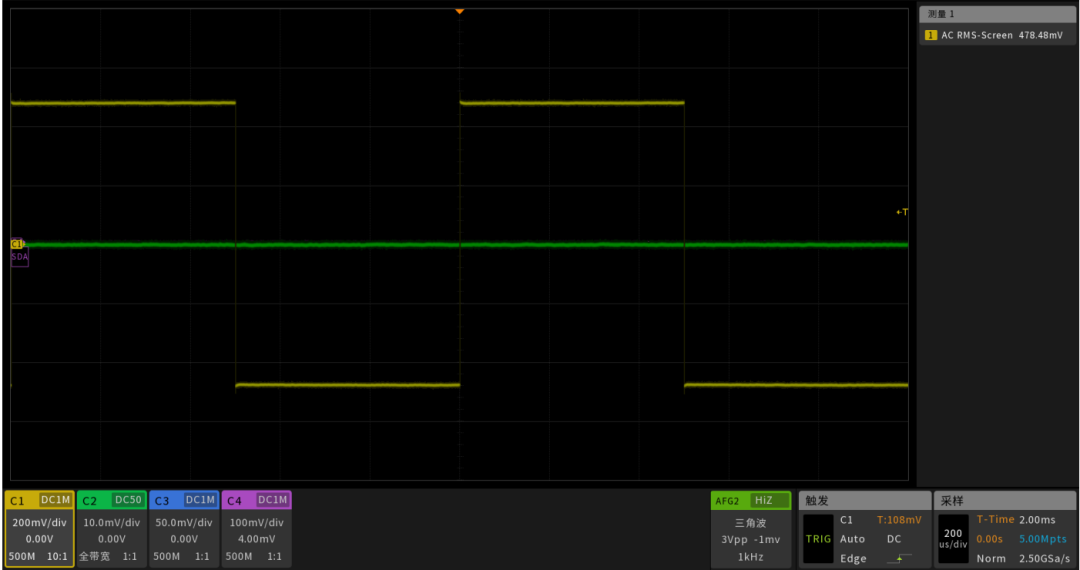

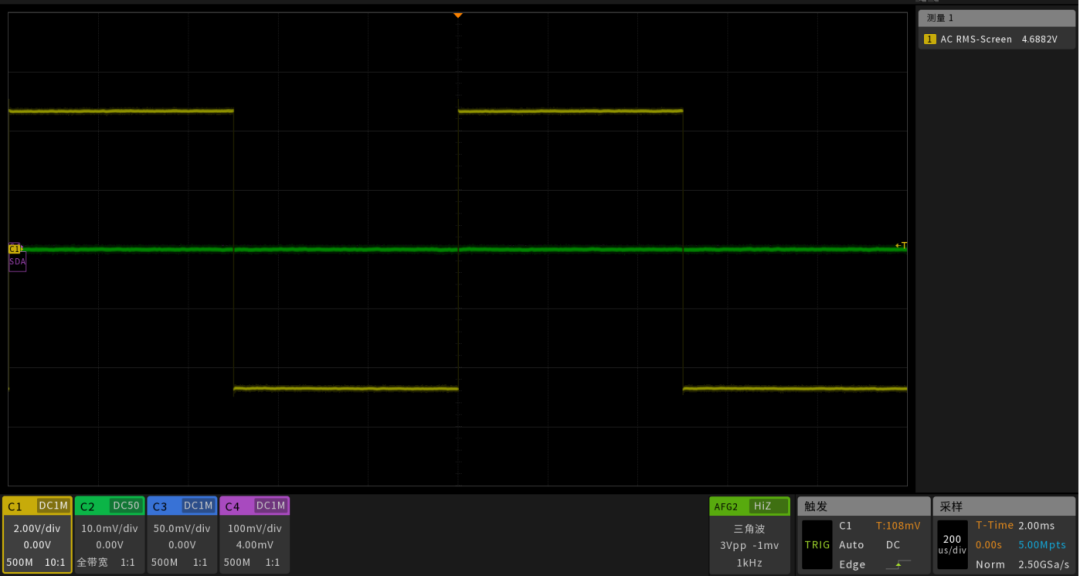

我們用ZUS系列示波器進行一組測試對比，如圖6、圖7所示為不同檔位下的探頭補償方波響應?？梢钥闯?，切換檔位不需要重新調節，方波依然平坦。

圖6   調平的檔位

圖7   切換檔位波形依舊平坦

ZUS系列示波器擁有極好的通道一致性，在搭配無源探頭使用時，只要進行一次匹配補償，即可實現全通道、全檔位適用，極大方便工程師適用。
