隨著再生能源、儲能系統及微電網架構在全球快速普及，電力調節系統（Power Conditioning System, PCS）已成為智慧電網穩定運作的核心節點。PCS在直流與交流間進行能量轉換，需同時面對并網／離網切換、雙向功率流動、頻率調節與電力質量控制等多重挑戰。如何針對這些兆瓦級設備進行高效、全面且安全的測試，已成為業界亟待突破的關鍵課題。

Chroma推出機柜式雙向直流電源測試方案，提供High檔位2000V/2400A/1.8MW、Low檔位650V/7200A/1.8MW，在單一方案具有雙范圍的操作及切換功能，為兆瓦級PCS測試應用提供高功率密度、寬電壓范圍與高度可擴充的模塊化架構，協助廠商加速產品開發與產線驗證。

高功率密度，對應大型 PCS 測試需求

該方案采用模塊化設計，單一41U機柜可容納8臺可程控雙向直流電源供應器 62450D-2000HL，提供高達360kW的高功率密度輸出能力。透過5臺機柜、40臺單機，即可建構出1.8MW的完整測試平臺，大幅節省實驗室空間與系統整合成本。系統具備高達2000V DC的寬廣電壓范圍，全面涵蓋當前主流PCS設計規格，能靈活對應各類太陽能與儲能應用場景。無論是新一代高功率PCS的性能驗證、長時間穩定性測試，或是針對控制邏輯與并網邊界條件的模擬，皆能提供穩定、可重復且高精度的直流輸出，成為測試不可或缺的核心利器。

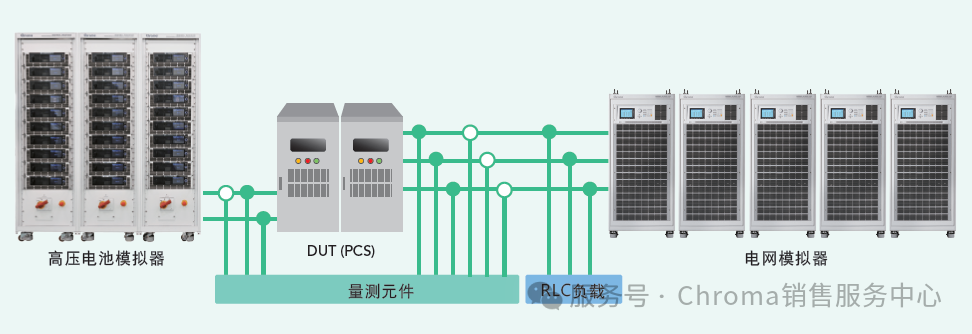

與傳統單向電源不同，62450D-2000HL具備完整的雙向能量操作能力。無論是輸出電力模擬太陽能與儲能放電，或是吸收能量模擬充電與并網回饋，皆可真實呈現PCS的各種運作模式。該系統可搭配電池仿真軟件 (Battery Simulator SoftPanel) 取代電池成為一電池仿真器，具有可仿真操作于不同電池電量(SOC)條件或加載特定的電池特性V-I曲線，進行評估測試PCS做充電或放電的仿真電池使用，協助用戶嚴格檢驗PCS的控制策略與保護機制，確保產品在各種邊界條件下依然穩定可靠。

在兆瓦功率級的測試作業需絕對的安全與效率。62450D-2000HL內建多重保護機制，包括過壓、過流、過功率保護，以及緊急停機機制，確保設備與人員在測試過程中安全無虞。同時支持多種業界常見通訊接口（CAN、GPIB、Ethernet），可快速進行整合與遠程監控，顯著提升測試效率與數據管理便利性。

在能源多樣化與電網智慧化的推進下，PCS承擔的不只是電能轉換，更是整個智能電網穩定與效率的關鍵角色。Chroma 1.8MW雙向直流電源測試方案，將為您的下一代PCS提供全方位支持，從研發到生產、從模擬到實測，幫助您加速創新、縮短上市時間。

歡迎聯系我們的專業團隊，了解更多技術細節與應用案例，攜手打造更強大、更穩定的智慧電網未來。
