高溫、高壓、高速，摩擦力過大、散熱不良......工業生產中，電氣設備長時間運轉，存在一系列安全隱患。

我們需要對電氣設備進行定期檢測，發現異常情況以便及時排除隱患。

紅外熱像技術在檢測電氣設備故障中有廣泛應用，不僅能夠讓維護工作效率更高，而且大大提高故障判定的準確性，為電氣設備的安全運行奠定技術基礎。

一、高壓變配電檢測

在輸電線路中，配電設備的保養與維護，是非常重要的一個環節。

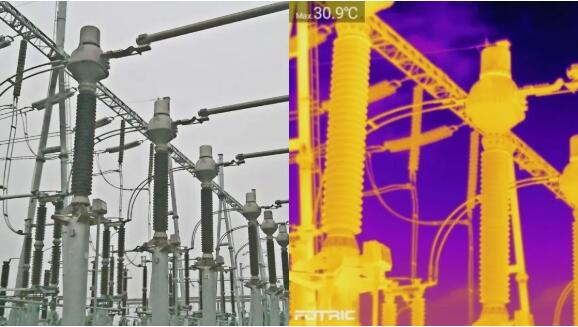

1.  電壓/電流互感器

互感器是供電系統的重要設備，其故障最初都伴隨著局部或整體的溫度異常，紅外熱像儀可以檢測到其以下幾種缺陷：

a）因接頭連接不良，螺栓、墊圈未壓緊或過緊造成的過熱；

b）電流互感器、電壓互感器因漏油會造成缺油或假油位，由于油面上下介質熱物性參數差異較大，會在設備外表面產生與油位對應的明顯溫度梯度；

c）檢測設備由于過熱/三相不平衡/諧振引起的局部過熱；

d）檢測由于鐵芯質量不佳或片間局部絕緣破損，引起的鐵芯局部過熱。

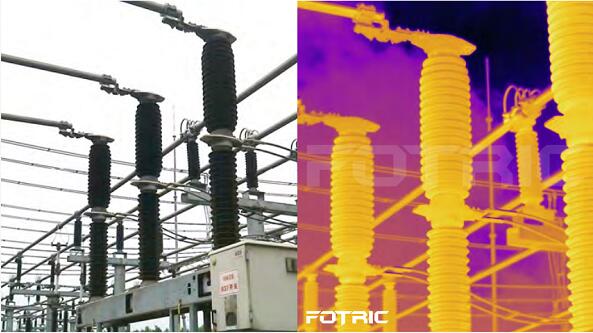

2.  高壓斷路器

斷路器的工作狀態，可以直接反應在溫度上，利用FOTRIC 紅外熱像儀可以快速、 有效地發現斷路器是否工作正常，及時發現問題，避免事故發生。

3.  隔離開關

隔離開關在運行中會因?yàn)樨?fù)荷過重、接觸電阻增大、操作時沒有完全合好等原因引起發熱，通過紅外熱像儀及時發現隔離開關觸頭、接點過熱現象。

二、變壓器檢測

變壓器是變、配電系統的主要設備，它既能升高電壓來輸送電能，也能將電壓降低為各級使用電壓，以滿足用電的需要。

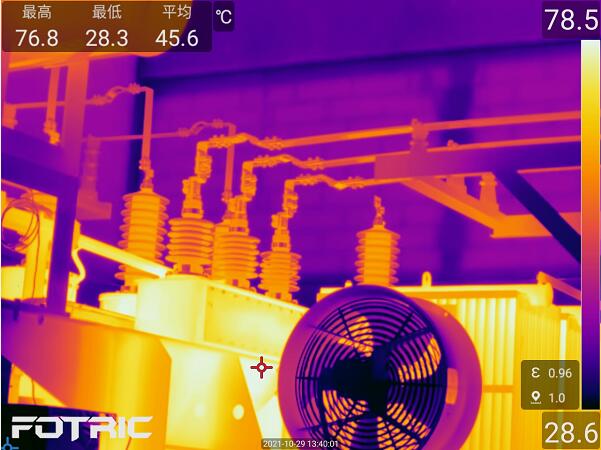

1.  變壓器本體

變壓器箱體會因?yàn)樨?fù)荷過大、油路管道堵塞、渦流損耗、內部異常、鐵芯絕緣不良等造成異常發熱。使用紅外熱像儀對箱體進行日常檢測，可以及時發現問題，保障工廠變、配電系統的穩定性。

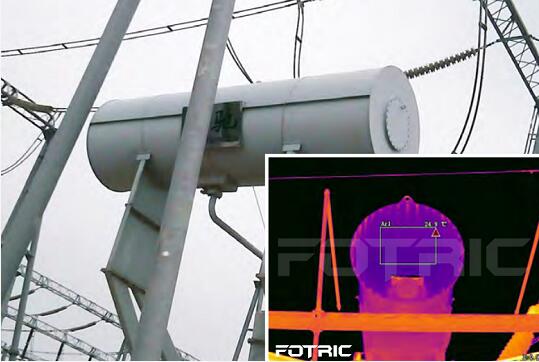

2.  變壓器油枕

運用 FOTRIC 紅外熱像儀可以對變壓器油枕的油位及油位計進行檢測，保障變壓器的冷卻循環正常，不會因?yàn)樽儔浩饔偷亩逊e造成一些事故的發生。

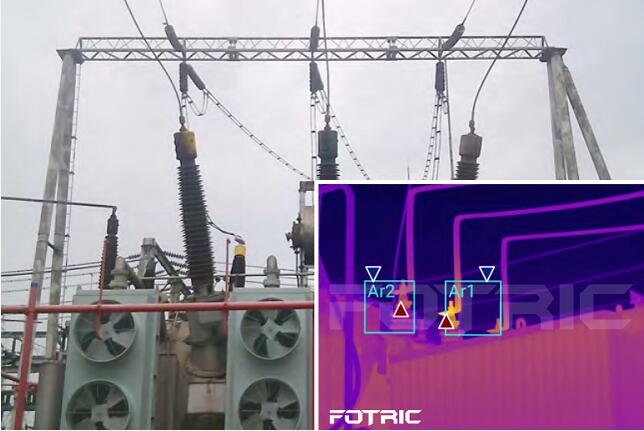

3.  高壓套管

套管的外部接線板或內部導電桿接觸不良、充油套管內部缺油、套管內部發生缺陷等都會引起發熱，利用紅外熱像儀可以直觀發現問題。

三、配電柜檢測

配電柜，是電動機控制中心的統稱，用于合理地分配電能，方便對工廠內電路的開合操作。

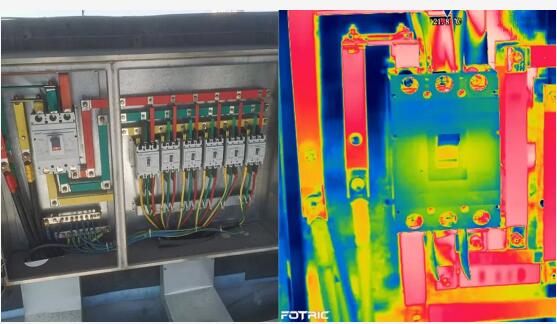

1.  電氣接頭

在配電柜中有大量接線端子和各種刀閘，常常由于接觸不良、腐蝕或內部異常等各種原因，出現異常過熱點。使用紅外熱像儀可以準確地檢測出柜內的過熱點，及時排除隱患，確保供電安全。

2.  母線排

母線接點、高壓電纜接頭等部位因老化或接觸電阻過大而發熱，使相鄰的絕緣部件性能劣化，甚至擊穿而造成事故。使用FOTRIC 紅外熱像儀，能夠有效監測母線接點、高壓電纜接頭的運行情況。

不光是電氣設備檢測，在機械設備、管道設備等的預測性維護中，F(xiàn)OTRIC 熱像儀都是巡檢人員的得力幫手！
