在碳中和的時代背景下，從毫瓦級到兆瓦級的開關電源都在往高頻、高效、高密度的方向發展。ZDS5054A電源分析型示波器配備多種電源智能分析功能，幫助工程師快速設計高效可靠的電源。

背景介紹

在節能減排的時代背景下，從毫瓦級到兆瓦級的開關電源，都在往高頻、高效、高密度、智能化的方向發展，對于開關器件、磁性元件、電容、電感等器件的測試要求越來越高。

ZDS5054A電源分析功能為開關電源量身打造，涵蓋了輸入輸出特性測試，MOSFET、磁性元件、電容、電感等器件分析，調制波形測試等功能，全方位評測開關電源可靠性。

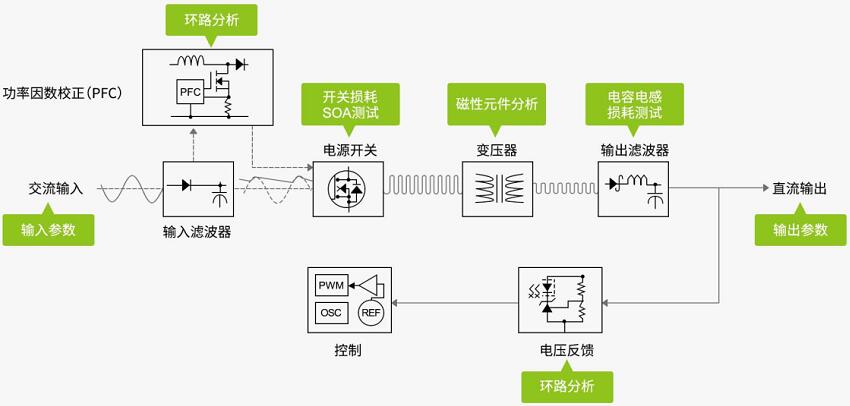

電源分析功能應用場景

以典型的AC-DC電源為例，ZDS5054A電源分析型示波器的應用場景如上圖所示。下文我們簡單介紹幾個特點功能，實際測試過程可查看本期視頻。

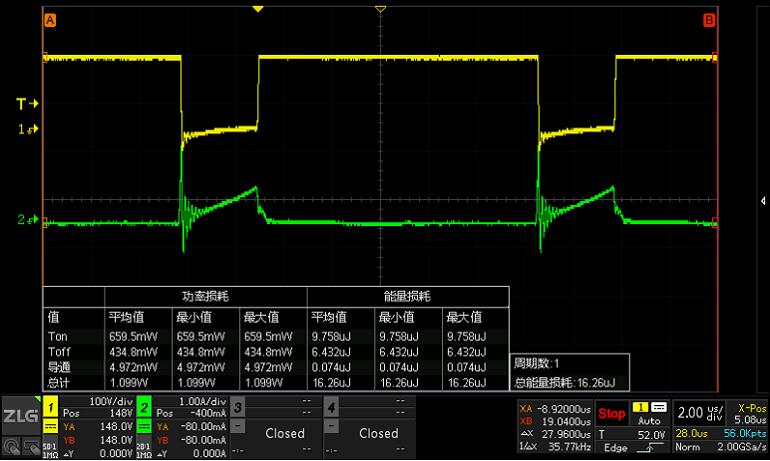

開關損耗測試：精準量化分析MOSFET損耗

功率MOSFET開關損耗測試是PFC電源調試中的難點，由于SPWM每個周期的開關損耗都不相同，傳統通過手光標和數學運算手動測試的方式已經不適用。

ZDS5054A示波器標配512M存儲深度，可捕獲多個完整調制周期SPWM波形，自動統計各開關周期的開通/關斷/導通損耗，計算最大值、最小值、平均值，準確量化開關器件的功率損耗。

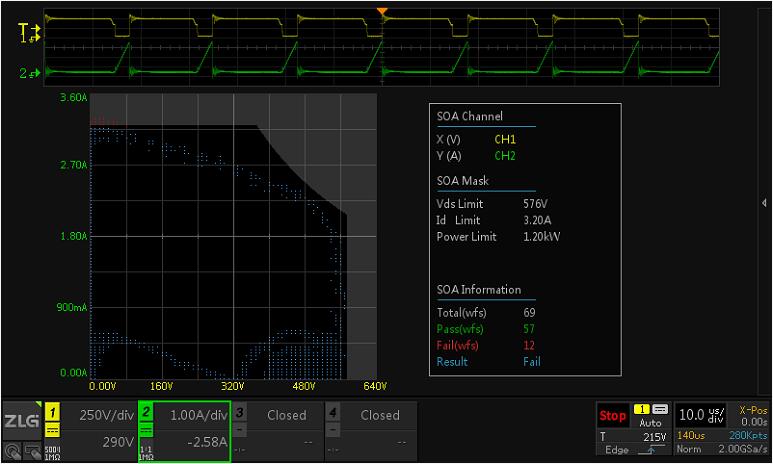

SOA分析：有效保障MOSFET安全工作

功率MOSFET瞬時電壓、電流、功率超出安全工作區，會導致器件損壞、爆炸的風險陡增，常規調試手段難以對器件的各種工況進行全面評估。SOA安全工作區分析功能，可統計MOSFET在所有工況下瞬時參數超出安全工作區的概率，便于工程師更好的評估電源工作穩定性。

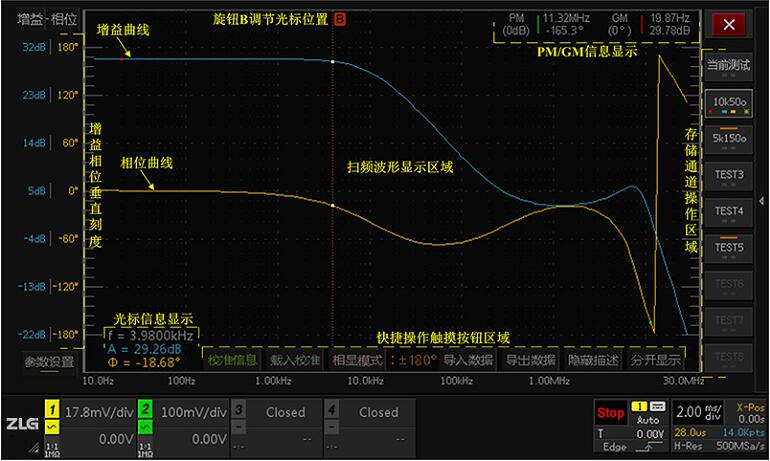

環路分析：快速判斷電源環路穩定性

穩定的反饋環路對開關電源來說是非常重要的，如果沒有足夠的相位裕度和幅值裕度，電源的動態性能就會很差或者出現輸出振蕩。伯德圖可以直觀呈現負反饋系統的增益、相位的頻率響應曲線，通過分析系統的增益余量與相位余量，可以判斷控制系統是否穩定。
