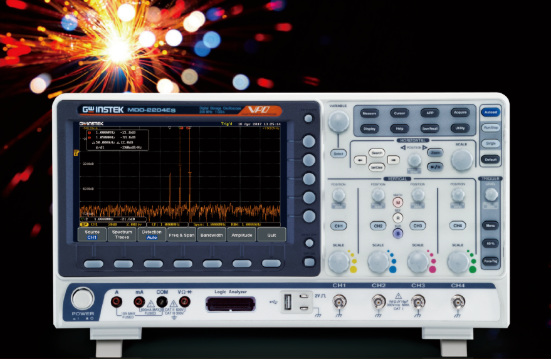

MDO-2000E系列多功能混合域示波器
剽悍 六大功能
集示波器，頻譜分析儀，信號產生器，電源，邏輯分析儀，數字萬用表。
智能 六款APP
標配Go/no Go,DVM,Data logger,Digital Filter,Mask,FRA6款APP，提供更智能的測試方案。
MDO-2000E系列示波器如何輕易獲取頻率響應波特圖
以往由于頻率響應分析儀的價格比較貴，工程師或學生只有很少有機會進行電路的頻率響應波特圖分析。現在，固緯已成功將頻率響應分析功能（FRA）引入MDO-2000E系列示波器，用戶可以輕松了解電路特性，使用經濟實惠的儀器驗證和分析器件性能。

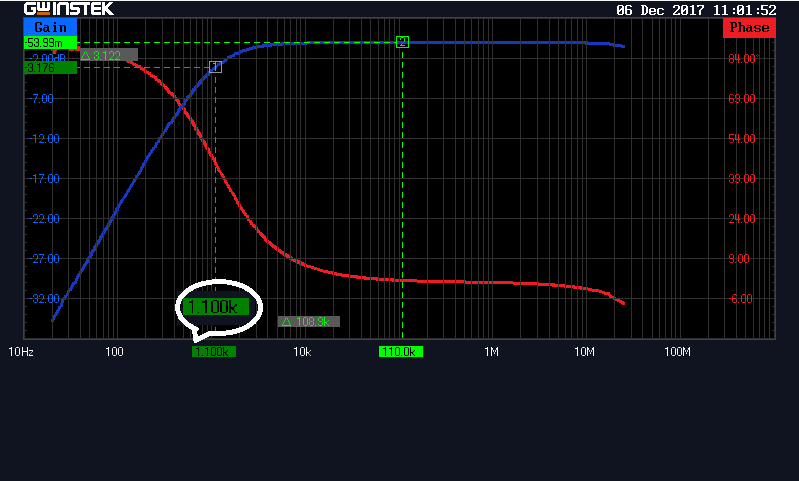

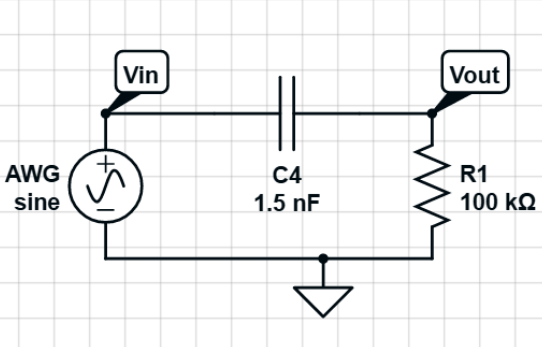

以上圖中的RC高通濾波器為例，理論上3dB截止頻率為1.06kHz。（公式為F = 1/2 *π* R * C）。我們可以設置參數，包括FRA軟件中的起始、截止頻率，以及測試點的數量等。測試完成后，使用光標來測量每個點的增益和相位測試結果。該測量的起始頻率設置為20Hz; 截止頻率設定為25MHz，測試點數為90 Points/decade。下圖為測試結果。我們可以從FRA測量分析中看到3dB截止頻率測量結果約為1.1kHz，這非常接近理論值1.06kHz。
在使用經濟實惠的MDO-2000E系列示波器，教師和電路設計人員可以輕松理解電路的頻率響應曲線（波特圖）。
