羅德與施瓦茨展示了一種創新的測試系統，該系統使用緊縮場（CATR）對在20 GHz至87 GHz范圍內的5G毫米波設備上進行輻射測量。新解決方案將為5G RF工程師提供巨大優勢，顯著加快5G毫米波蜂窩設備的上市時間。

2018年11月12日，慕尼黑——緊縮場（CATR）是設計和驗證即將推出的5G智能手機，平板電腦和筆記本電腦的首選解決方案，這些設備將運行在新頻段（FR2：24.250 GHz至52.600 GHz）。 CATR測試系統采用間接遠場技術（IFF），這種技術已經被3GPP采納，而且是5G移動設備的認證測試方法，其中有源天線陣列是一種默認的設計。

有源天線陣列將天線，功率放大器和移相器集成在一個封裝中，并且可以放置在PCB板上。有源天線陣列首次在蜂窩設備中實現了有源波束控制。 為了提供可靠的通信鏈路，多個有源天線陣列將分布在移動設備中（例如，在智能手機的邊緣），并且在真實的移動設備中，它們?cè)趲缀撩雰?nèi)實現動態地打開和關閉。因此，足夠大的測量區域非常重要，在移動設備轉動以測試其所用方向性能的情況下，這個區域要覆蓋整個設備。

羅德與施瓦茨在第40屆AMTA會議上首次公布測試解決方案。

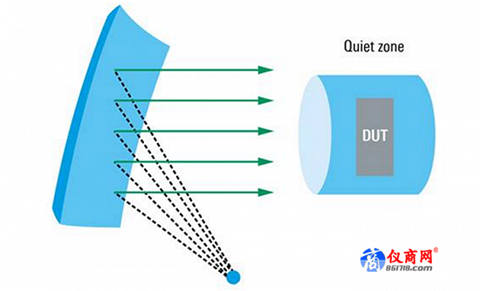

羅德與施瓦茨通過創新的測試解決方案解決了這一測試挑戰。 它提供了無與倫比的測量區域 - 靜區 - 直徑達20厘米/7.8英寸，同時臺面占地面積小于0.8平方米/8.6平方英尺，并且能夠在測量過程中自動化旋轉被測設備（DUT）。

羅德與施瓦茨于2018年11月4日至9日在弗吉尼亞州威廉斯堡舉行的第40屆AMTA會議上首次向公眾展示了新的測試系統。

鍍金反射面和超寬帶饋電天線在幅度和相位方面保證了出色的靜區均勻性，確保射頻工程師在20 GHz至87 GHz范圍內進行測量。 雙極化饋電天線一次性測量水平和垂直極化，將測試時間縮短一半。 同時，配合高精度，全360度2D轉臺，可以以優于0.1度的分辨率進行輻射性能測量，確保較高的測試精度和可重復性。 通過使用R&S CONTEST序列軟件或任何提供C / C ++ / C＃/ VB.NET / MATLAB / Python和NI LabVIEW的擴展API庫的任何第三方測試設備都可以實現測試自動化。
