編者按：《一線工程師測評》是《儀器儀表商情》特別開設的一個工程師使用手記欄目，由《儀器儀表商情》面向一線工程師征集稿件，內容包括一線工程師對電子測試測量儀器的使用感受、產品測評等。本期《一線工程師測評》是南京亮易電子科技有限公司楊工投稿的《優利德UT197數字萬用表 精準測量的利器》。在這一期，楊工分享了他在工作中使用優利德UT197數字萬用表的真實感受。以下是楊工的使用評測。

測評工程師：南京亮易電子科技有限公司 楊工

國產高端數字萬用表的翹楚——優利德UT197四位半高端數字萬用表，以其精準的測量，讓研發工作輕松駕馭。該表的問市使得電子電器行業的產品研發、設計、調試事半功倍。所以，該表非常適用于要求較高的測試測量等工作的需求。

作為一名工作在一線的工程技術人員，深知高端測量儀器儀表在工作中的重要性。對測量儀器儀表所具備的功能，像微小電流（微安級，甚至是納安級電流）的精準測量。微電壓（毫伏級，微伏級）的精準測量。這些功能，是每一位工程技術人員十分渴望的！而優利德UT197高端四位半數字萬用表，正是具備這些實用重要功能的測量利器。這些研發測試工作中的必備功能，使整個研發測試工作的效率大大提高。研發的成本、接近甚至低于設計初期的預算成本要求，更讓整機的各項性能指標，得以升華。一些性能指標，得益于該表的精準測量，參數甚至超過了設計時所要求的參數標準。

我們產品的電路中，有一關鍵點的電壓，研發設計時參數，確定在80mV以內。用其它數字萬用表，測量該點電壓時，測出的數據和研發設計時要求的參數，相差甚遠，調整相關電路中元器件的參數，還是無法達到設計時的參數要求。然后用優利德UT197來測試測量，調整相關電路中元器件的參數，再測該點的電壓，已符合設計要求的參數。為了考證該表的測量精準度，就拿了福祿克287和該表進行對比測量。測量數據見圖1。

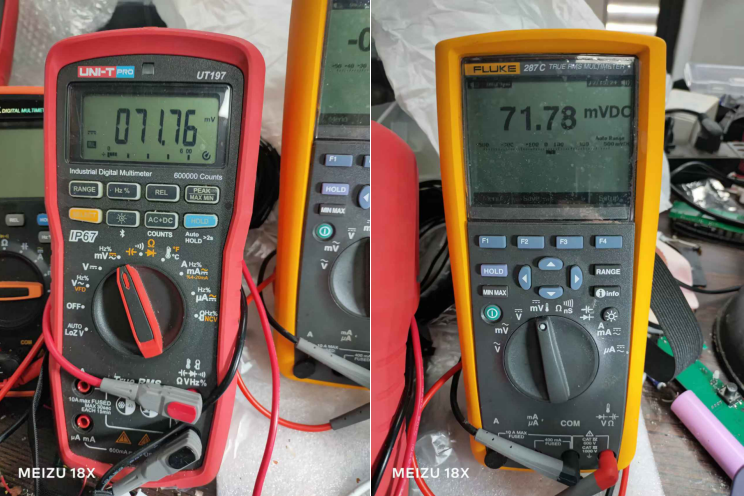

圖1左圖為優利德UT197的實際測量數據，圖1右圖為福祿克287的實際測量數據。

從圖中可以看出，兩款高端數字萬用表的測量精度，已非常接近，可以說是難分伯仲。這樣的參數指標，已達到了設計時的要求參數。

由于實際工作的需要，必須嚴格精準的測量機子的待機電流。我們設計時待機電流為0.05mA。用優利德UT197來測量機子的待機電流，調整關鍵電路中元器件的參數，力求把待機電流降到最低。測量出來數據，遠低于設計時0.05mA的待機電流要求。測量結果見圖2。

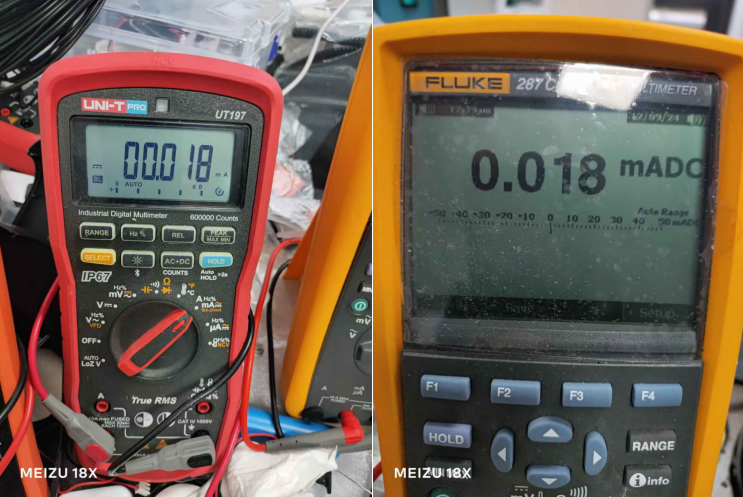

圖2左圖為優利德UT197的實際測量數據，圖2右圖為福祿克287的實際測量數據。

用福祿克287高端數字萬用表，和該表作測試比較，是為了進一步考證該表的測量精準度。

充電管理芯片充時的溫度，直接影響到充電時的安全運行。研發設計時，充電管理芯片的溫度，確定在六十度以內，圖3分別是用優利德UT197和福祿克287測量出來的實際數據。這些數據，是在調整充電管理芯片外圍電路元器件參數后，測量出來的實際數據。

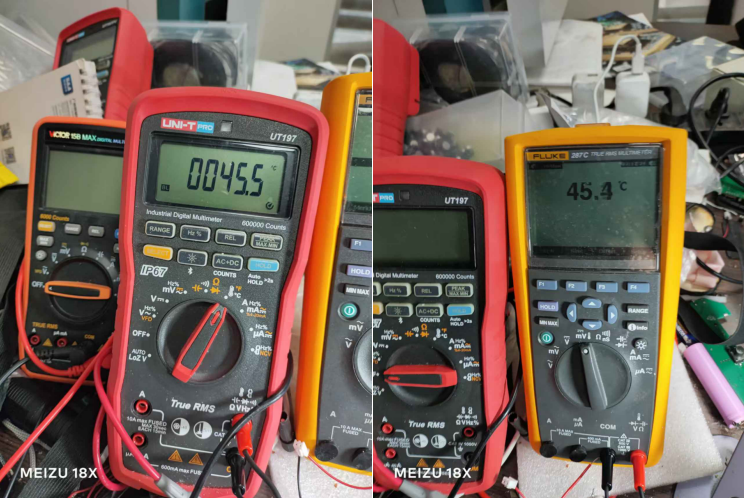

圖3左圖為優利德UT197的實際測量數據，圖3右圖為福祿克287的實際測量數據。

優利德UT197數字萬用表，作為國產高端數字萬用表的佳作，已和世界高端數字萬用表，并駕齊驅！而福祿克287，作為世界知名品牌的高端數字萬用表，它的品質是有目共睹的！

對于微電流（微安級、納安級）電壓（毫伏級、微伏級）的精準測量，是衡量儀表精準度的先決條件，這些條件對測量儀表的要求極其嚴苛。優利德UT197數字萬用表，已具備了這些嚴苛的測量要求！該表以其較高的測量精度（測量直流電壓的精度為0.01%，測量直流電流的精度為0.03%），高精度的測試測量，對研發技術人員來說，是舉足輕重的，是測試測量工作中，不可或缺的必備功能，更是產品研發工作的利器。
