5月17日，位于西峽縣的南陽漢冶特鋼公司發生鋼水外流事故，造成15人受傷，其中8人重傷，7人輕傷。起因是模鑄作業區模鑄鋼包滑板穿鋼，導致鋼水外流，燒壞冷卻水管，造成鋼水噴濺。

鋼水溫度高達1500℃以上，對人體會造成燒傷嚴重有生命危險的后果。如何預防鋼包鋼水外流事故，這是必須要思考的問題，對于此，熱像儀能做些什么？

什么是鋼包？

在冶金行業的各大煉鋼廠，鋼包作為其中的核心生產設備，作用十分重要；主要用于盛接鋼水并進行澆注的設備，也是鋼水爐外精煉的容器。

鋼包的外殼一般由高強度鋼板焊接而成，包壁和包底鋼板厚度分別為 14~30mm 和 24~40mm 之間。鋼包內襯一般由保溫層、永久層和工作層（耐火材料）組成。保溫層緊貼外殼鋼板，厚約 10-15mm，主要作用是減少熱損失，常用石棉板砌筑；永久層厚約 30-60mm，主要是為了防止鋼包燒穿事故，一般由有一定保溫性能的黏土磚或高鋁磚砌筑。

鋼包為何會穿包？

煉鋼過程中，鋼包內襯工作層直接與鋼水接觸，因此鋼包內襯耐火材料的工作狀態直接影響著鋼水溫度、鋼水質量、煉鋼的經濟效益和生產安全。

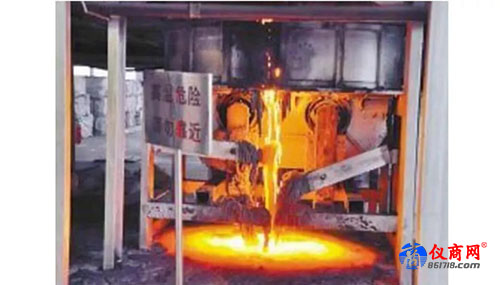

某鋼企穿包事故現場

鋼包在工作周轉時由于以下原因會導致內襯損傷剝落：

高溫鋼水（1530℃~1700℃）及鋼渣對內襯耐火材料的侵蝕；

鋼水對鋼包內襯迎流面的沖擊損傷；

鋼包下水口附近受到的鋼水沖刷的損傷；

鋼包內急冷急熱的溫度沖擊引起的內襯損傷；

鋼包內襯損傷剝落會導致鋼包穿包漏鋼，從而給煉鋼廠帶來重大經濟損失和生產及人身安全事故。

FOTRIC熱像儀能做什么？

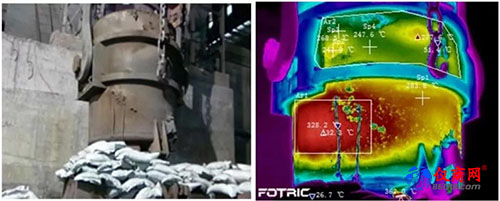

為解決煉鋼行業關于鋼包耐火材料狀態監測的痛點，FOTRIC 的應用工程師前往各大煉鋼企業的現場對鋼包進行測試研究。結果顯示，鋼包內襯不斷被侵蝕導致包壁厚度減薄，會引起鋼包表面溫度升高。且鋼包內襯耐火材料的損傷程度與鋼包表面溫度呈線性關系。

FOTRIC 基于大量的現場實測調研，為煉鋼企業提供創新且可靠的熱像產品解決方案。

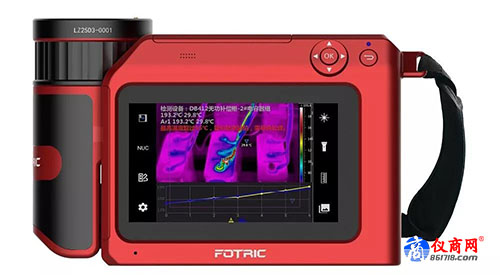

FOTRIC X云熱像

這套智能熱像系統，是鋼包預測性維護的理想工具：“慧”診斷，智能診斷鋼包當前狀態，檢測現場即可給出“正常、一般缺陷、嚴重缺陷、緊急缺陷”等診斷結論，輔助技術員判斷，提升檢測效率；“慧”預測，現場直觀顯示鋼包歷史溫度或溫升的曲線，技術員根據趨勢規律，預測未來可能的溫度或溫升趨勢，及早干預隱患，預防事故發生。

FOTRIC X云熱像

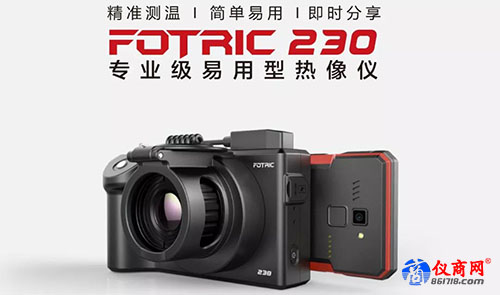

FOTRIC 230系列

這款專業級易用熱像儀，是FOTRIC經典產品，精準測溫、快速上手，是鋼包檢測一線技術員的得力助手。

FOTRIC 在線熱像儀

在線熱像儀組網，長期監測鋼包狀態，省心省力。例如Fotric 626組網監測，7×24 小時連續實時監控，可以長期穩定工作；業內強大的智能監控平臺，最高支持 16 路全輻射視頻接入；對于鋼包不同部位和區域，可設置不同的報警閾值進行即時報警。

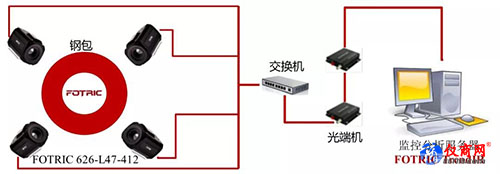

FOTRIC 鋼包狀態熱像監測系統拓撲圖

使用熱像儀有哪些好處？

經濟效益

在新鋼包初次投運階段，可以很好的評估鋼包的質量，防止以次充好。

對于運行中的鋼包內襯耐火材料的損傷狀態進行實時監測，科學的進行數據化管理，讓不同工藝和操作下的鋼包達到最佳的周轉次數，有效避免了過度維護或維護不當導致的經濟損失。

安全效益

FOTRIC 鋼包熱像監測系統，實時顯示鋼包內襯損傷狀態的熱圖像和溫度數據，超溫即時報警，有圖有真相，真正做到讓安全風險無處遁形，可以有效避免鋼包的生產安全事故。
