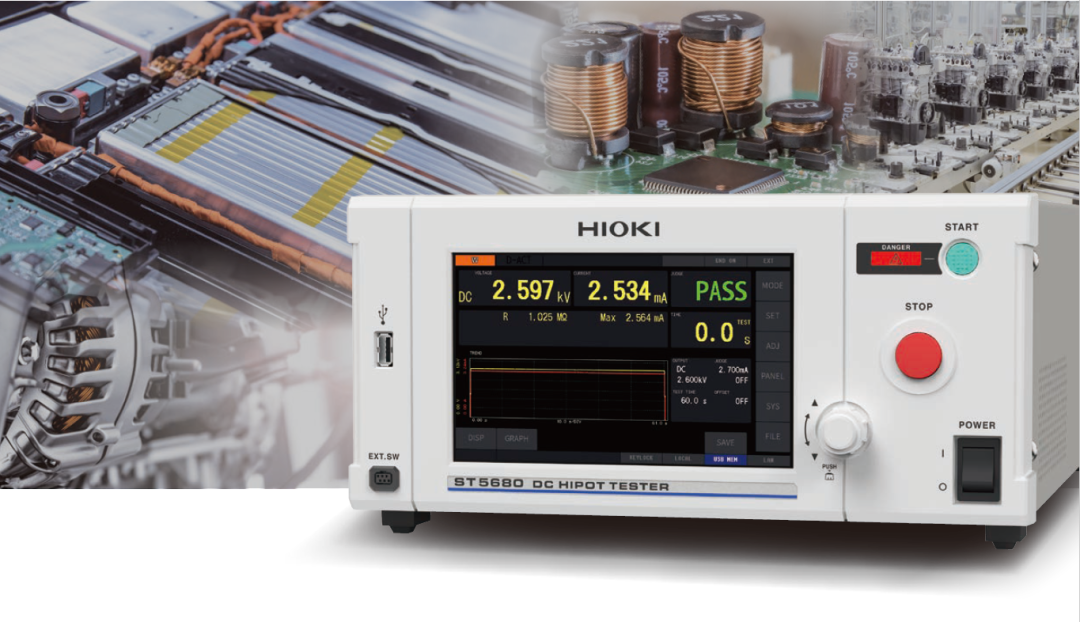

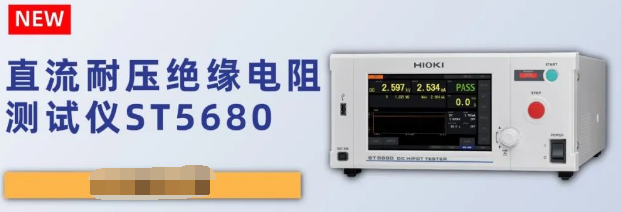

直流耐壓絕緣電阻測試儀ST5680

為電池的安全測試提供更優化的檢測方案，通過波形分析提升電池的檢測品質

隨著電動汽車和自動駕駛技術的普及，對車載部件的可靠性要求不斷提高，越來越追求高質量。

搭載的電池，可能會因?yàn)槔匣仍驅е轮卮笫鹿剩ɑ馂?zāi)等）。

因此，需要比以往更加注重電池的安全性和品質管理。

ST5680是3153的升級款機型

市場需求

?檢查結果可以留存波形，用于證明電池的品質。

?出貨檢測想要滿足所有的國際標準（直流耐壓測試）。

ST5680是為滿足這些電池市場要求而開發的直流耐壓絕緣電阻測試儀。

產品特點

準確檢查絕緣性能

驗證電池和電機質量

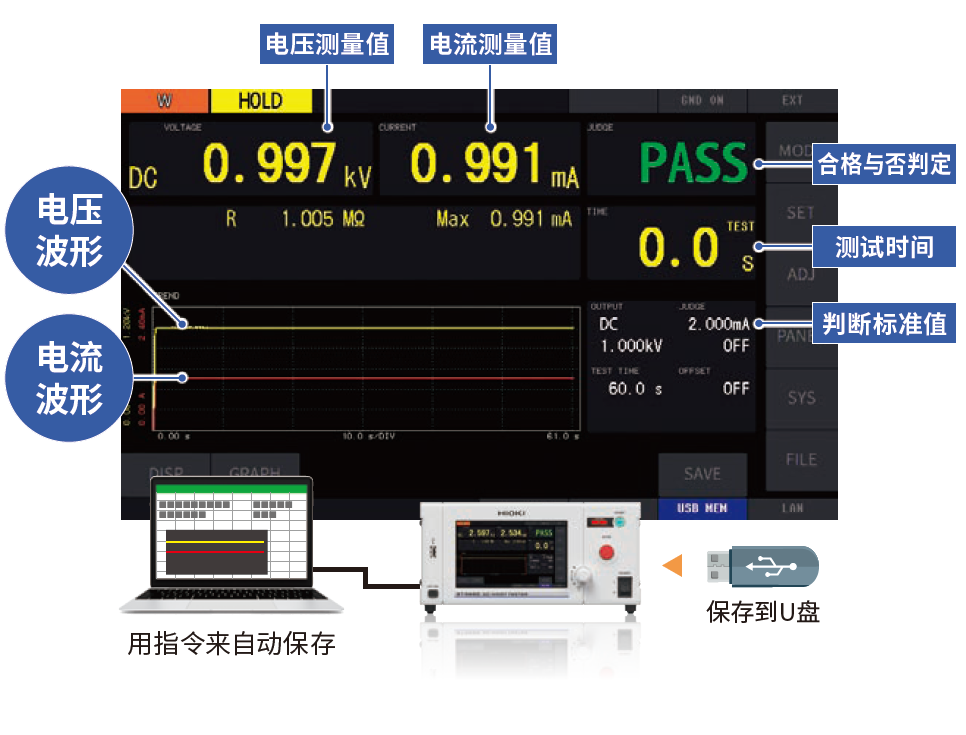

1、波形顯示、耐壓與絕緣數值同屏

使用波形和數值驗證絕緣性能

ST5680是能夠基于各種安全標準進行直流耐壓測試和絕緣電阻測試的測試儀。

不僅可以進行PASS/FAIL的合格與否判定，也可以顯示、記錄測試時的輸出電壓波形和泄漏電流波形。

將測試可視化分析，有助于檢查的溯源。

波形顯示的優點

·有助于優化生產工序

·有助于對收回的不合格產品進行分析

·有助于宣傳檢查的可靠性

2、滿足國標測試條件的電源性能

輸出電壓 Max.8 kV

輸出電流 Max.100 mA

短路電流 200mA

優秀的紋波率

配備了測量測試對象的泄漏電流以評估絕緣性的直流耐壓測試模式，以及測量電阻值以評估絕緣性的絕緣電阻測試模式。

在直流耐壓測試中，可輸出最大8 kV。即使測試對象中含有電容成分，也可以通過100 mA的大容量輸出對測試對象進行高速充電，從而縮短檢查節拍。

滿足一般性安全標準中要求的電源性能，具備200mA的短路電流（IEC標準中的一部分）。

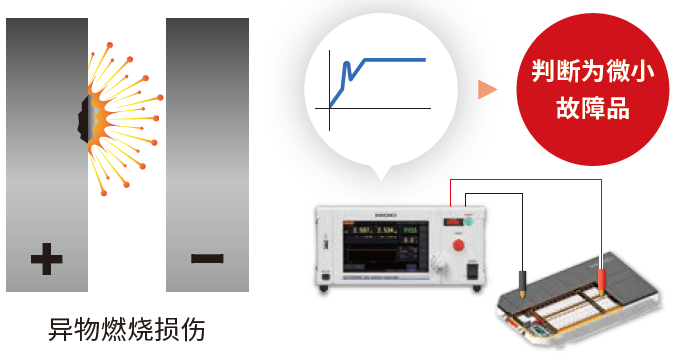

3、電弧放電檢測功能

防止因電弧放電導致微小故障品流出

提升電池長期的可靠性/壽命

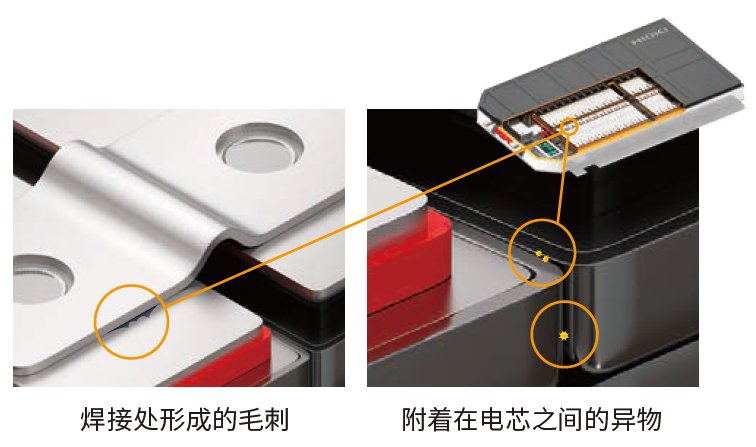

可以檢測因?yàn)楹附用袒蚍蹓m異物等原因發生的電弧放電。

將引起輕微絕緣不良的產品判斷為微小故障品，可以防止出廠后因發熱原因引起的火災事故或故障等風險。

生產過程中有異物附著

檢測電弧放電判定為FAIL

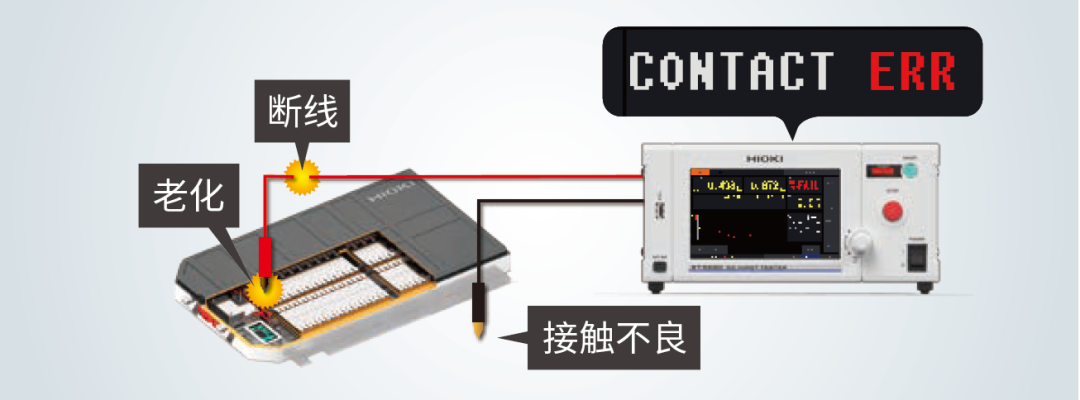

4、接觸檢查功能，提升檢測的質量

防止誤判導致的復測

通過測量端子間的電容（雜散電容、被測物的電容），能判斷是否正確連接檢測對象。

1. 防止將不合格品誤判為合格品

?測試中測試線脫落的情況

?測試部位間電阻增加的情況

?例：測試線的老化、治具或高壓繼電器的老化等

2. 可以輕松使用

?利用兩端子可以實現簡單的接線

適用對象

適用于電池、電機、電子零件等的耐壓測試

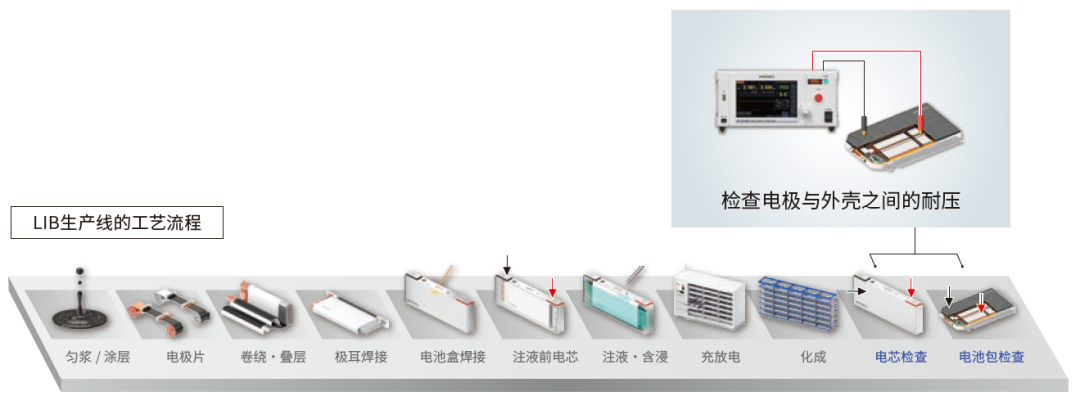

ST5680是向測試對象輸出高電壓，測試絕緣性能的測試儀?？梢詫?duì)從電子設備、電子零件、材料等的研究開發到生產線的廣泛對象進行安全測試。在電池中，用于電池模組、電池包、電芯的電極和外殼間的耐壓測試。

專用于直流耐壓測試的高配置機型
