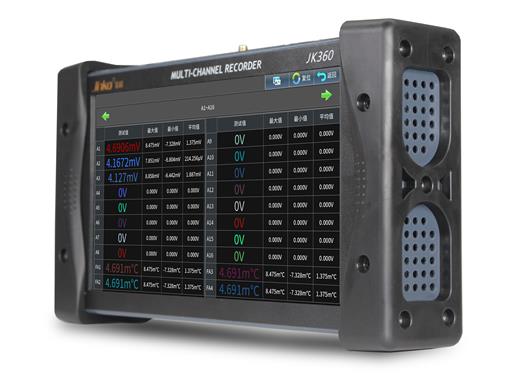

近日，常州金艾聯電子推出新一代JK360多通道手持?jǐn)?shù)據記錄儀。

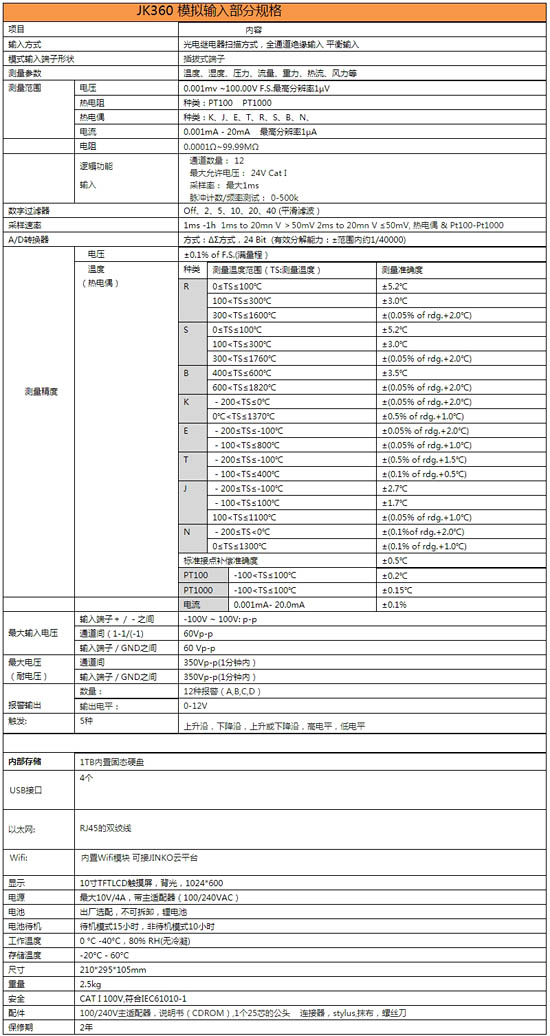

主要性能
? 最多72模擬通道,12個邏輯通道
? 每個通道最高1ms取樣速度
? 1kHz帶寬
? 1TB內置固態硬盤
? 內置電池
? 通用輸入:電壓，熱電偶，PT100-1000，電流(需選裝適配器)，電阻
? 電壓:0.001mV~100V(直接輸入土100V)
? 溫度:熱電偶(所有類型)，Pt100/Pt1000 (3線或4線)
? 5種報警(輸出)
? 4種邏輯功能輸入，帶計數器和頻率計功能
? 16-bit分辨率
? 10TFT全景觸摸屏
? 豐富的通訊接口:USB，以太網，串口WiFi
? 鋰電池: 8h待機
? JK Lab軟件(免授權)
多通道手持?jǐn)?shù)據記錄儀專注于過程應用
新一代的JK360記錄儀旨在測試您在過程中所需要記錄的參數：電壓測試傳感器測試（0-100V）,溫度測試（熱電偶，Pt100-Pt1000）,電流測試（選裝分流器）電阻測試，計數，頻率。您可以直觀地觀察測試結果（圖形和數值）以及在記錄儀內部固態1TB硬盤或USB存儲測試結果，您可以在電腦上通過使用免授權的JK Lab軟件來進行數據轉移和處理
簡單易用
全新的用戶操作界面與超大的觸摸屏使這臺便攜式的JK360數據記錄儀在很多數據記錄軟件上都便于使用，并且可以很方便的傳輸數據。

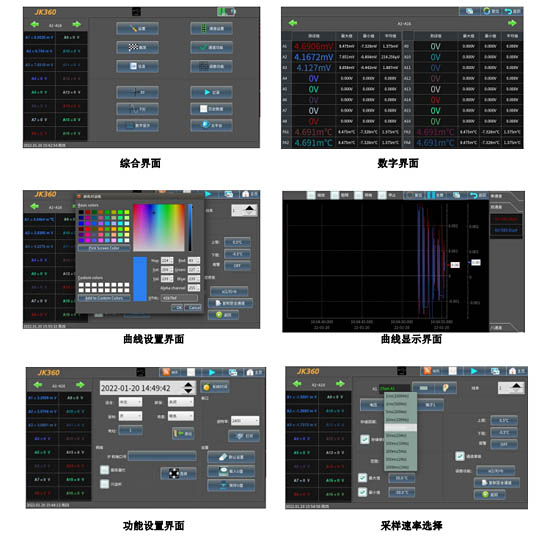

人性化界面
帶有10”觸摸屏：用戶界面非?；?。圖標和符號使瀏覽非常簡單且省時。
多種應用
JK360在過程測試領域是一款非常通用的記錄儀:
-多通道溫度監測和記錄
-0-100V 傳感器監測和記錄
-電壓測試
-脈沖計數
典型應用
全新的JK360記錄儀是通用的多功能數據記錄儀， 它適用于以下應用：
- 電子系統的維修/故障診斷
- 電壓、電流、溫度記錄與監控
- 單相電機與三相系統的功率分析
■核電廠和熱電廠應用描述:
? 檢查發電廠中傳感器、開關和其他信號的輸出。
? 長時間獲取信號，發現輸入故障的原因。安全的記錄數據同時可打印和1TB硬盤上
? 輸入: 4個模擬通道和2個PT100溫度傳感器? 主要優點:方便使用，速度快，內置存儲。
■航空發動機試驗應用描述:
目標: 他們需要獲得壓力、轉速和溫度。這些參數必須在發動機的不同位置進行測量。
輸入:
? 通道1-使用壓力傳感器測試壓力
? 通道2-使用接近傳感器測試轉速
? 通道3-熱電偶測試溫度
? 通道4-電壓或電流取決于測試條件主要優點: 易于使用（界面友好），手持且?guī)щ姵?；方便攜帶到現場。
■航空-起落液壓裝置試驗
應用描述: 研發部起落架液壓性能測試,試驗在樣機上進行，也在模擬條件下進行。目標: 獲取從控制裝置到起落架的電壓、液壓裝置上的壓力、車輪著陸的位移和轉速。
輸入:
? 通道1-來自控制部分的電壓。
? 通道2-以巴為單位的壓力水平-使用合適的壓力傳感器測量。
? 通道3-起落架的移動或位移。
? 通道4-轉速或溫度。主要優點: 易于使用（界面友好），手持且?guī)щ姵?；方便攜帶到現場使用(相比示波器)x-y模式下“力與載荷”的計算。
■無人駕駛飛行器試驗, 導彈.導彈子系統的試驗
應用描述: 制造無人機和導彈用于防御的組織希望測試來自不同傳感器/加速度計/壓力傳感器/熱電偶等的各種參數，如振動、沖擊、壓力、溫度、電壓等。用戶需要測試其研發部門子系統的行為。試驗在樣機上進行，也在模擬條件下進行。目標:采集各種參數，如壓力、振動、轉速、溫度、電壓等。這些參數必須在子系統的不同位置進行測量。
輸入: 許多類型的傳感器/執行器等用于記錄器發送信號/輸入。
主要優點:
? 易于使用（界面友好），在線打印。
? 360記錄器具有1 mV滿刻度靈敏度和25 M歐姆輸入阻抗, 不需要任何額外的信號放大器來放大傳感器的信號
■直升機.旋翼發動機試驗.旋翼研究與設計
應用描述: 用戶需要在其研發部門測試轉子電機的性能。試驗在樣機上進行，也在模擬條件下進行。
目標: 采集各種參數，如壓力、振動、轉速、溫度、電壓等。這些參數必須在轉子的不同位置進行測量。
輸入:許多類型的傳感器/執行器等用于向記錄器發送信號/輸入
主要優點:
? 易于使用（界面友好），在線打印。
? JK360記錄器具有1 mV滿刻度靈敏度和25 M歐姆輸入阻抗，不需要任何額外的信號放大器來放大傳感器/執行器輸出的輸入信號，這符合用戶需求。
? 此外，圖表速度為200毫米/秒-非?？?。
■汽車設備廠汽車傳感器的驗證
應用描述: 汽車傳感器發送和脈寬調制總線的傳感器測試與分析。
目標:控制并記錄傳感器總線信息。
輸入:
? 36個模擬通道，0-10 A。
? 12個發送通道? 20個PWM通道
主要優點:
? 易于與特定軟件一起使用。
? 觸發器上的重新啟用功能。
■監控汽車傳感器
應用描述: 汽油機控制單元長期試驗溫度及部分輸出的數據采集系統。
目標: 實時顯示數據采集（數字模式）。
輸入: 12個通用通道和12個多路復用通道。
主要優點: 易于使用，顯示、存儲通道數量多。
■監測電壓和電流
應用描述: 監測工業低壓開關柜試驗用母線中的低電壓、高電流的一種數據采集系統。
目標:電壓、電流和一些溫度的采集。使用360能夠?qū)囟葴y量與功率分析記錄結合起來。
輸入: 6個通用信道和12個多路復用
主要優點: 易于使用，速度記憶和功率分析
■工業控制和驅動
應用描述: 在振動測試期間，JK360同時監控3個繼電器的打開或關閉，并記錄振動頻率。
目標: 電壓高低電平（0–10V）、頻率（1KHz）的采集。數據采集記錄器允許使用各種觸發器進行非常長的存儲，并結合各種措施。
輸入: 12個通用通道
主要優點:易于使用，數據存儲時間很長，并配置了預觸發。
