螺旋樁基礎是光伏地面電站使用最為廣泛的基礎形式之一，螺旋樁的理論承載能力，在實際工程施工時必須進行測試。承載能力測試，是確保支架結構安全的重要保障，因?yàn)橥寥朗菑?fù)雜的分層結構，每一層的參數都不相同，而且每一層都不是均勻分布的，螺旋樁承載力的理論計算公式，只能計算出近似數值，用于初期選型的依據。

在項目開始前，需要對不同型號的螺旋樁進行承載力測試，確定最合適的樁型，今天小編為大家整理了單樁拉拔測試注意事項，助您獲得準確的拉拔測試數據，為支架方案設計提供了有力支持，為工程驗收提供依據。

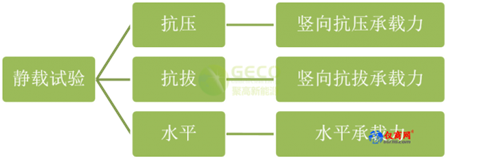

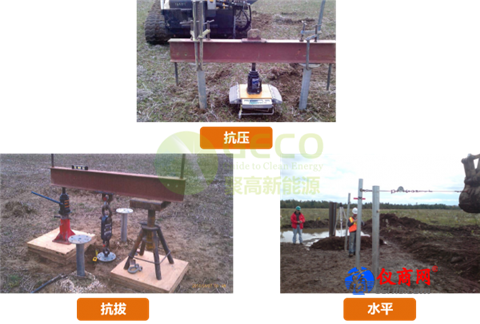

單樁靜載試驗

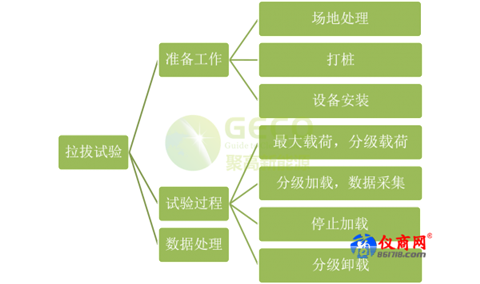

拉拔試驗流程

設備、儀器

拉拔試驗的設備由加載裝置、反力裝置和觀測裝置等部件組合而成。

1、加載裝置

加載裝置包括壓力源(液壓千斤頂5T、油泵、油管)、載荷臺架。

2、反力裝置

反力裝置有現場砌制和預制兩種。砌制：鋼支撐墩、鋼主梁。

3、觀測裝置

觀測裝置包括百分表(50mm)、壓力計、力傳感器、位移傳感器。

（設備儀器圖）

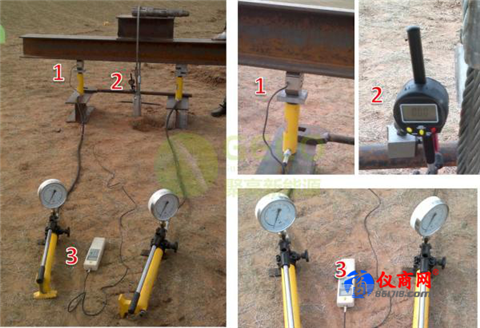

設備和儀器的組裝（現場砌制）

試驗過程：加載和卸載

1、確定最大試驗荷載:

——按結構計算中最大樁頂載荷的2倍取值；

2、確定分級荷載：

——每級加載為最大試驗荷載的1/5-1/4；

3、試驗加載方式:

——每級荷載施加后按5、10、20s測讀百分表沉降量，以后每隔20s測讀一次，每級載荷持續2-15min；

4、終止加載條件:

——在某級荷載作用下，樁頂上拔量大于前一級上拔荷載作用下的上拔量5倍。

——已達到最大試驗荷載。5、卸載:

——卸載應分級進行，每級卸載量取分級荷載的2 倍，逐級等量卸載；

極限承載力判定標準

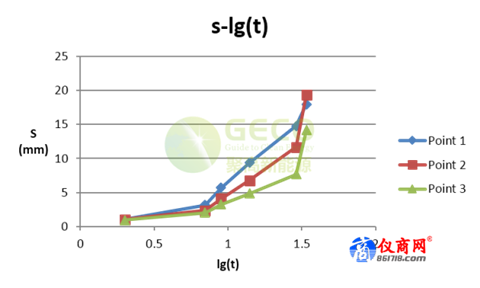

數據整理：繪制載荷-上拔量（Q-s）關系曲線和上拔量-時間對數（s-lgt）關系曲線。

抗拔極限承載力按下列方法綜合判定：

1、根據上拔量隨載荷的變化特征確定：對陡變型Q-s曲線，取陡升開始點對應的載荷值；

2、根據上拔量隨時間變化的特征確定：取s-lgt曲線斜率明顯變陡或曲線尾部明顯彎曲的前一級荷載值；

3、某級荷載作用下，上拔量大于前一級荷載作用下上拔量的5倍，取其前一級荷載值。

試驗注意事項：

1、裝置及儀表應固定牢靠；

2、應緩慢地逐級均勻加載，并作詳細記錄；

3、拉拔裝置下方和兩側不得站人；

4、設專人監視，以保證操作人員安全；

5、明確試驗區范圍，設立警示標牌。
