諧波，會使正弦電壓發生波形畸變，從而使得電力系統中的發供用電設備出現很多故障或者異?，F(xiàn)象。因此，諧波的危害是我們在電子設備測試階段必須考慮到的，而在APM可編程交流電源所提供的波形合成編輯功能中，可選擇模擬諧波生成功能，基頻為50HZ或60HZ，諧波成分可達40階。每階畸變電壓和相位均可在前面板或監控軟件上編輯，即在原基本電壓輸出上，再疊加另一頻率可變的電壓部分，這是在某些抗干擾模擬測試下所需要的。

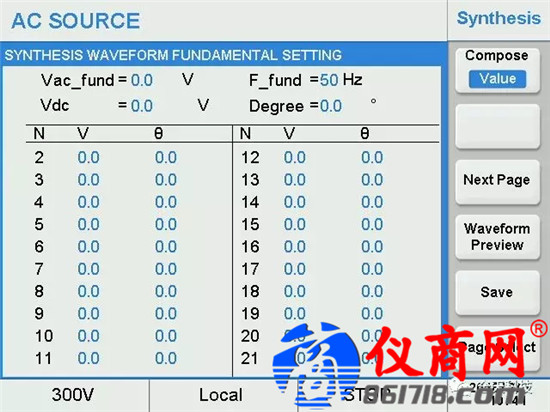

在APM可編程交流電源主界面選擇Output Mode，進入Harmonics，按下Synthesis然后進入到Edit界面，如下圖所示。

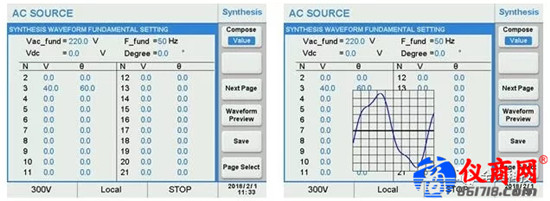

1. 設置基波電壓為220V，基頻50HZ，設置3次諧波，諧波電壓為40V，諧波相位60°，按下Waveform Preview可預覽波形；按下Save保存波形，然后返回上個界面進行Trigger操作即可。

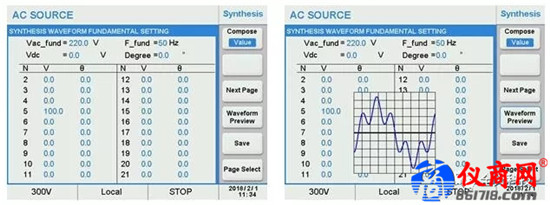

2. 同理，設置5次諧波操作如下，首先設置基波電壓為220V，基頻50HZ，然后設置5次諧波，諧波電壓為100V，諧波相位0°，按下Waveform Preview可預覽波形；按下Save保存波形，然后返回上個界面進行Trigger操作即可。

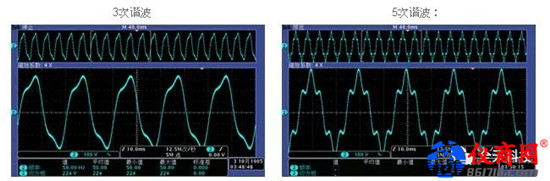

3. 設置如上參數完畢，可觀察實際輸出波形如下：

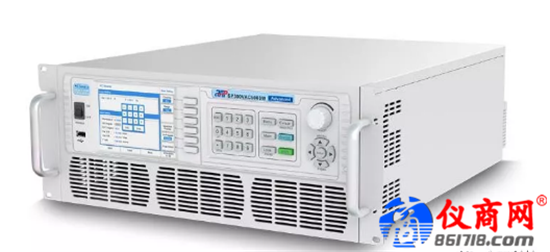

APM可編程交流電源除了擁有強大的諧波生成仿真與測量功能外，還具備高功率密度，高可靠性，高精度的特點，同時兼容屏幕觸控和按鍵的人工操作界面等優點，易于操作，內置設定突波，陷波功能，還內置符合IEC61000-4-11/ IEC61000-4-14/ IEC61000-4-28/ IEC61000-4-13標準測試要求波形，可為用電設備模擬輸出正?；虍惓５入娫摧斎?，滿足用電輸入測試要求。由于擁有先進的測量功能，并且可以現場并聯配置，能夠提供現實的正弦波電源條件，所以適用于照明、航空電子設備等多種領域，也可應用到企業的測試生產，是應用于部件測試的最佳選擇。
