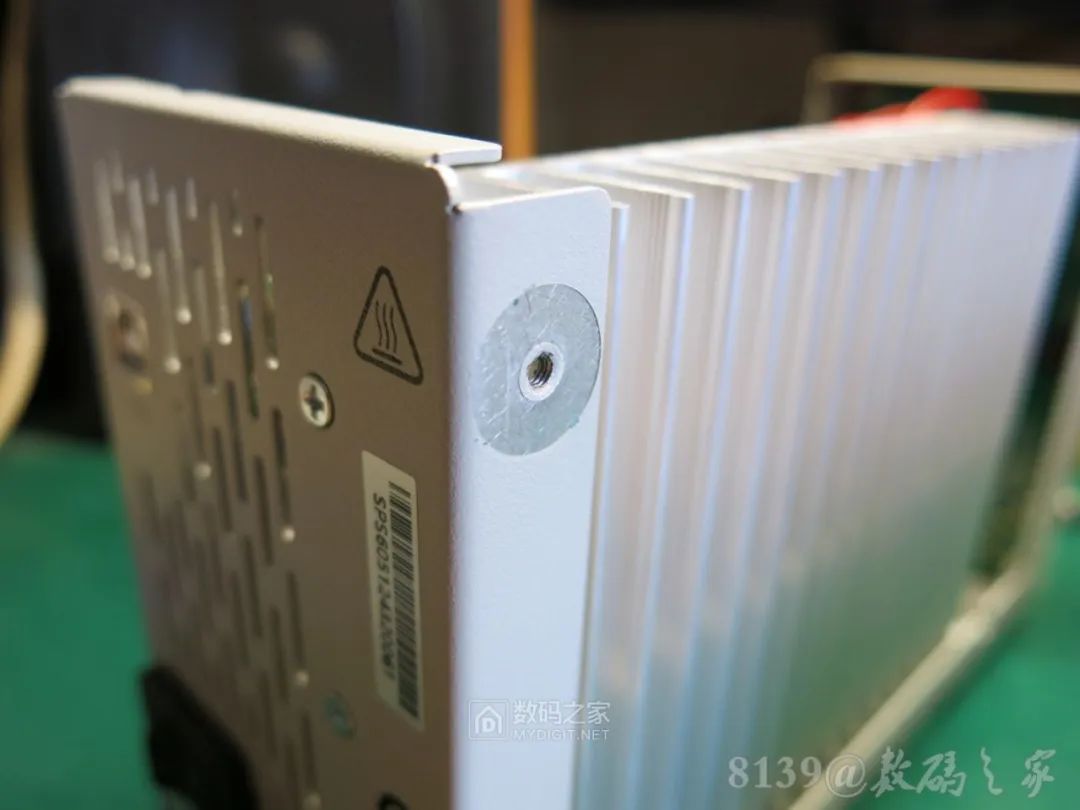

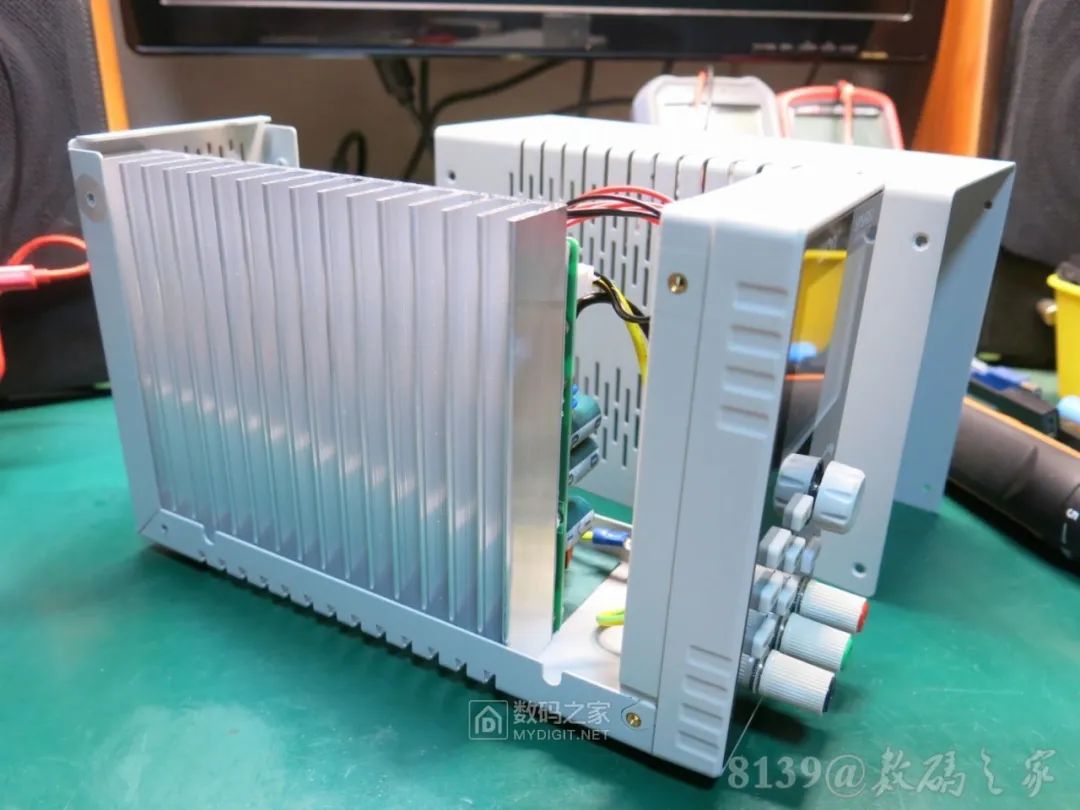

接下來是重頭戲，拆開看一下電源的內部，取下外殼之后，只見這邊有一個巨大的散熱片。

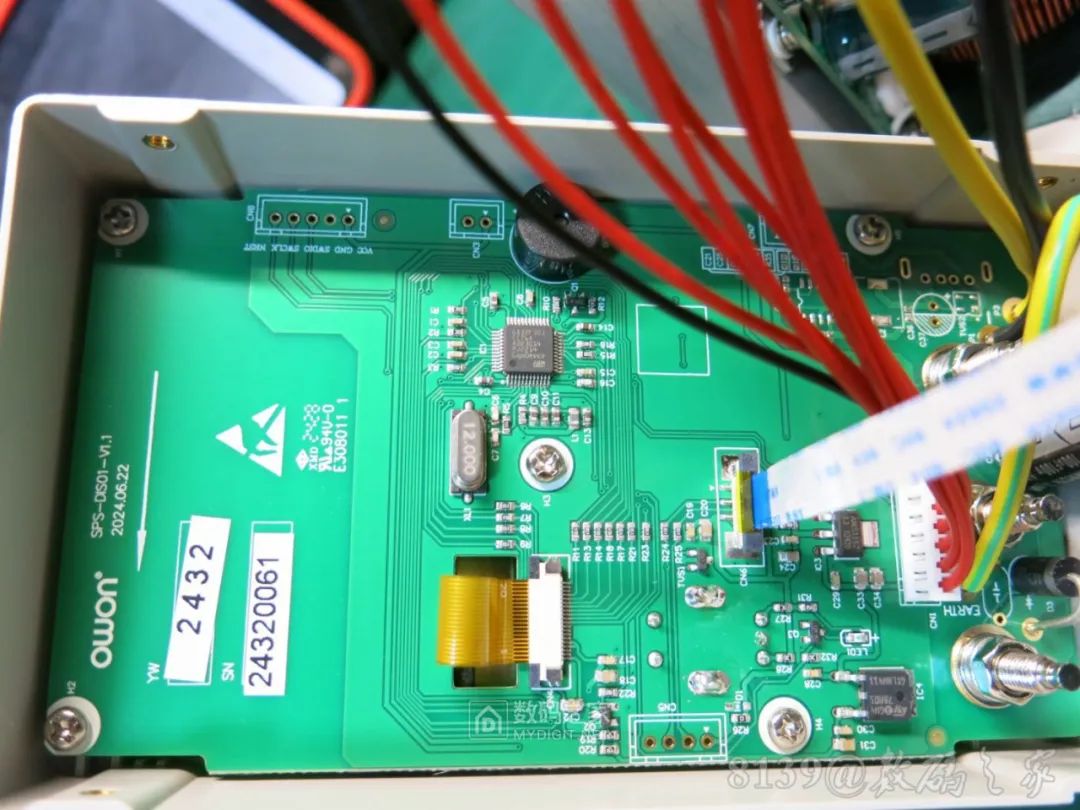

板子布局合理，用料看起來也相當可以，面板控制單獨用了一塊板子。

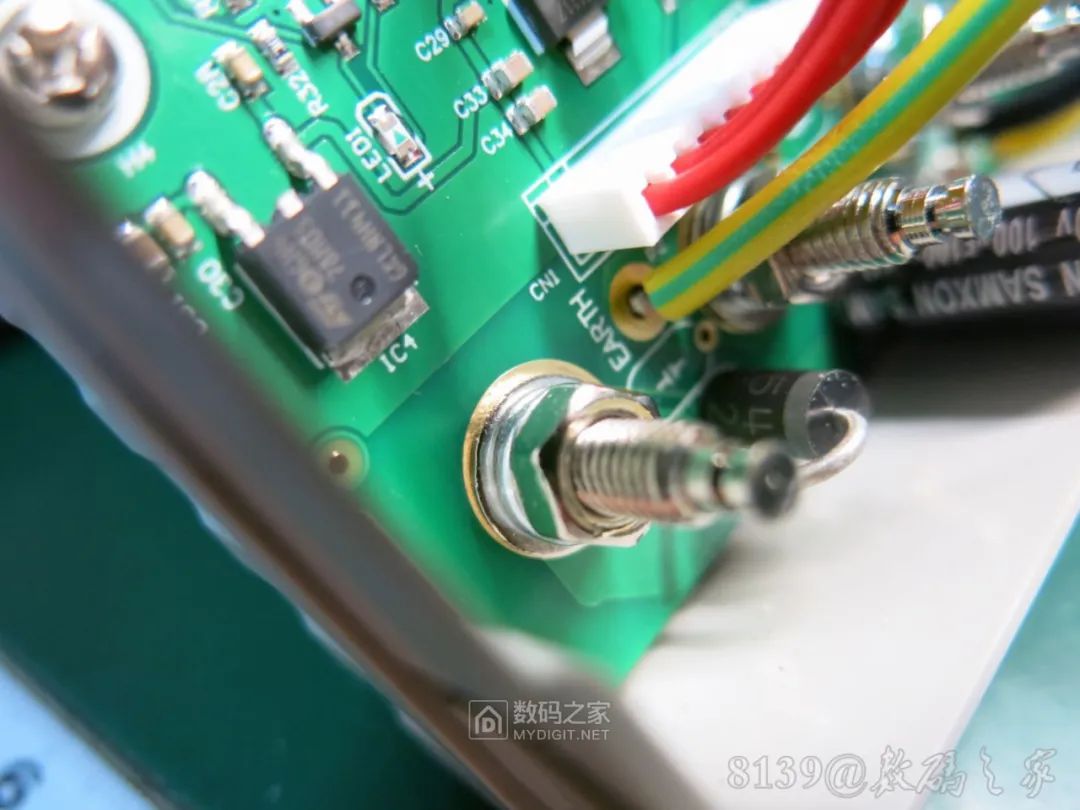

電源的輸出母座是用螺絲+防松墊擰在板子上的，非常緊，旁邊還有一堆線和電容、二極管，非常牢固，小心翼翼的弄了半天才拆下來。

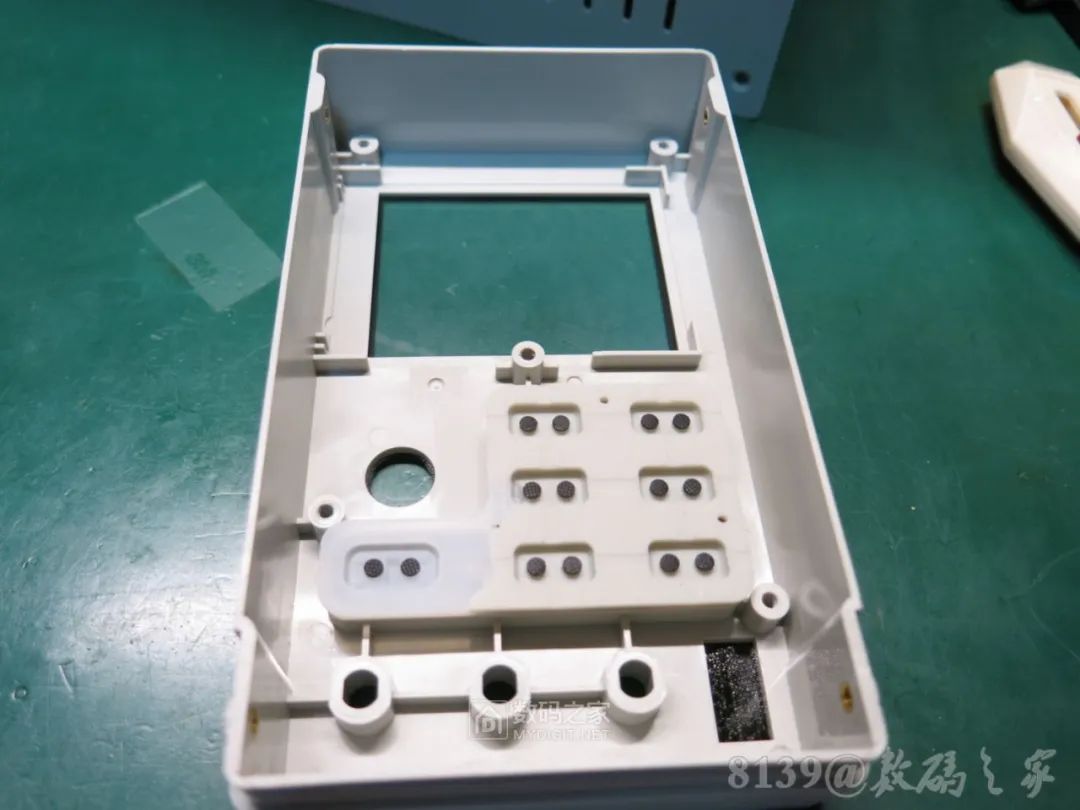

面板的按鍵，每個觸點有兩顆導電橡膠，按下按鍵的時候就算按歪了也不要緊，一樣可以觸發。

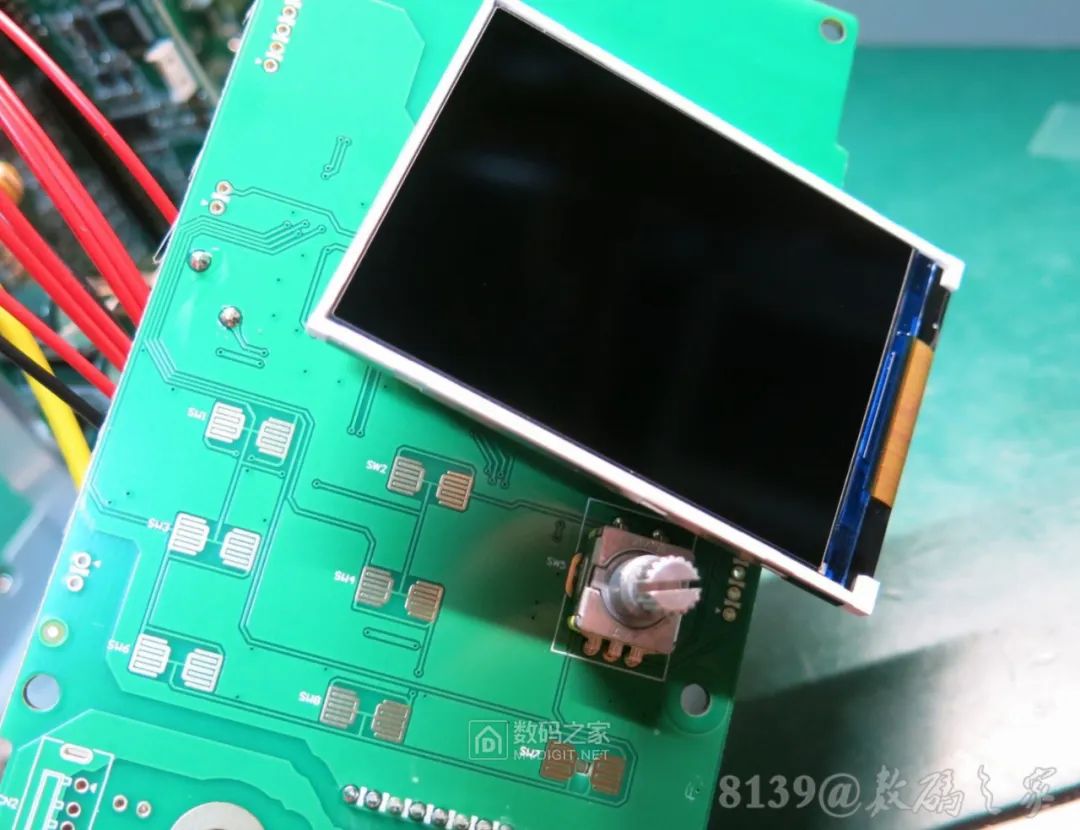

屏幕是一塊2.8吋的TFT屏幕，應該是65536色的，屏幕看起來的效果還是不錯的。

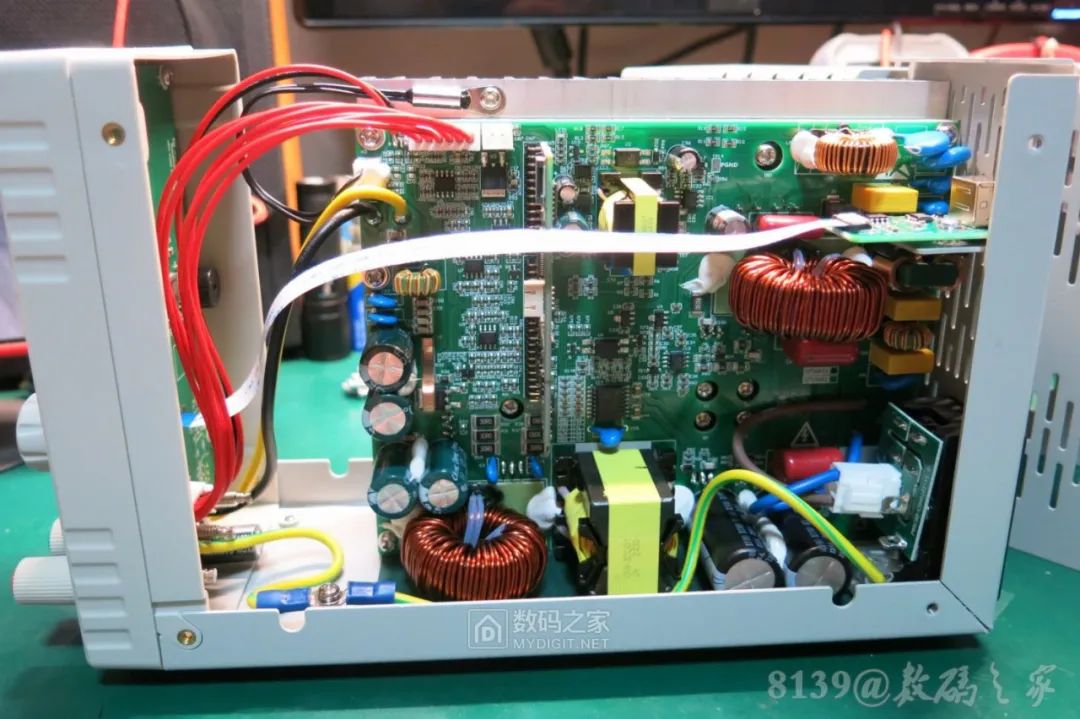

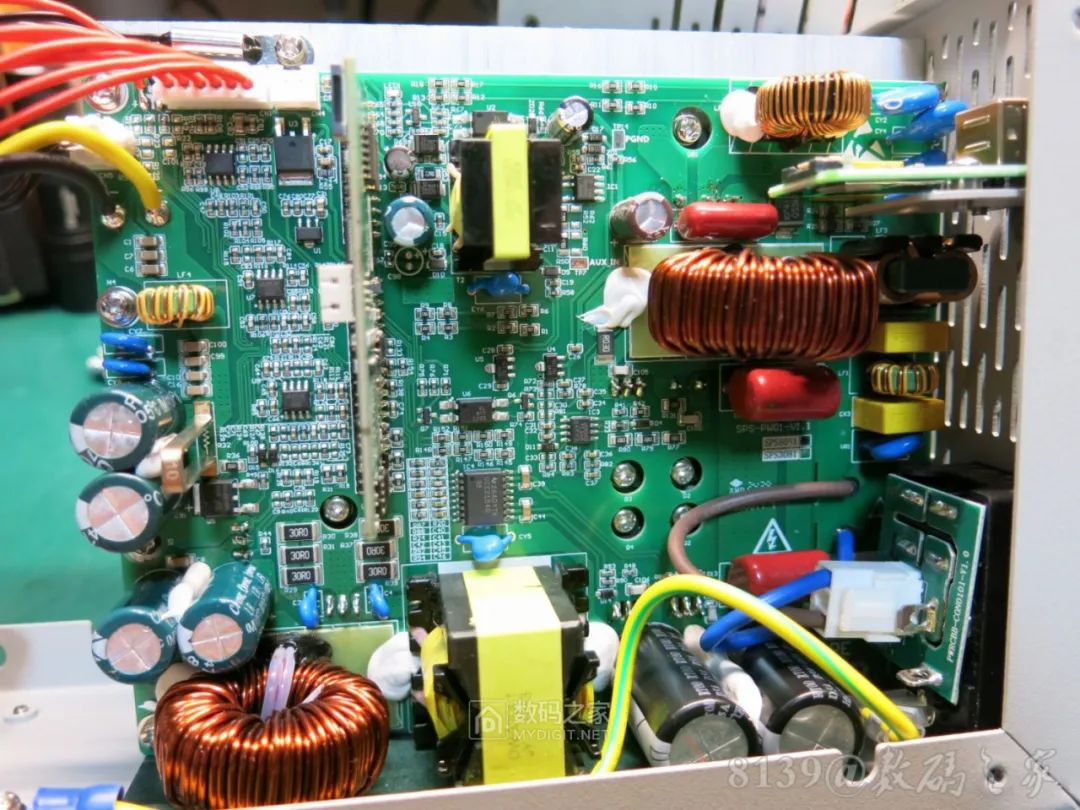

主板的全圖，板子中間還有一塊垂直小板，從布線上來看，電源的控制部分都集中在這塊小板上了。

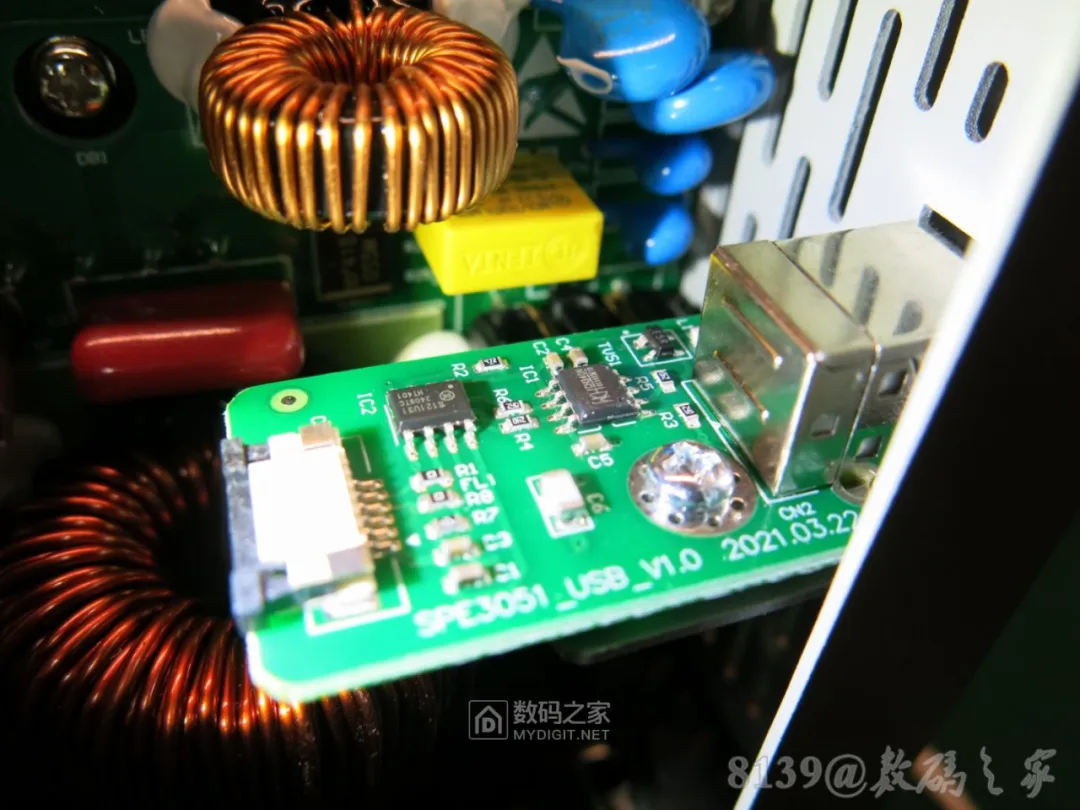

電源后面是連接上位機的USB接口小板，一顆CH340負責把USB轉成RS232，然后還有一顆Π121U31的雙通道數字隔離配合工作。

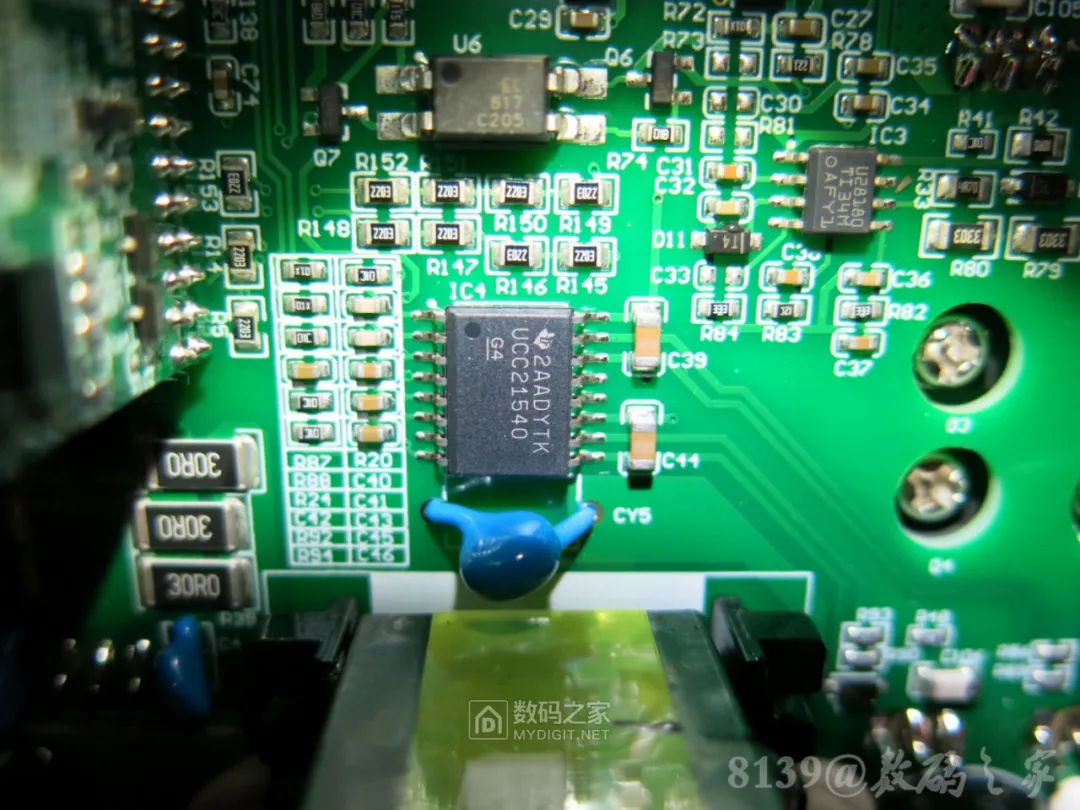

這邊還有一顆得儀的UCC21540，隔離式的柵極驅動器。

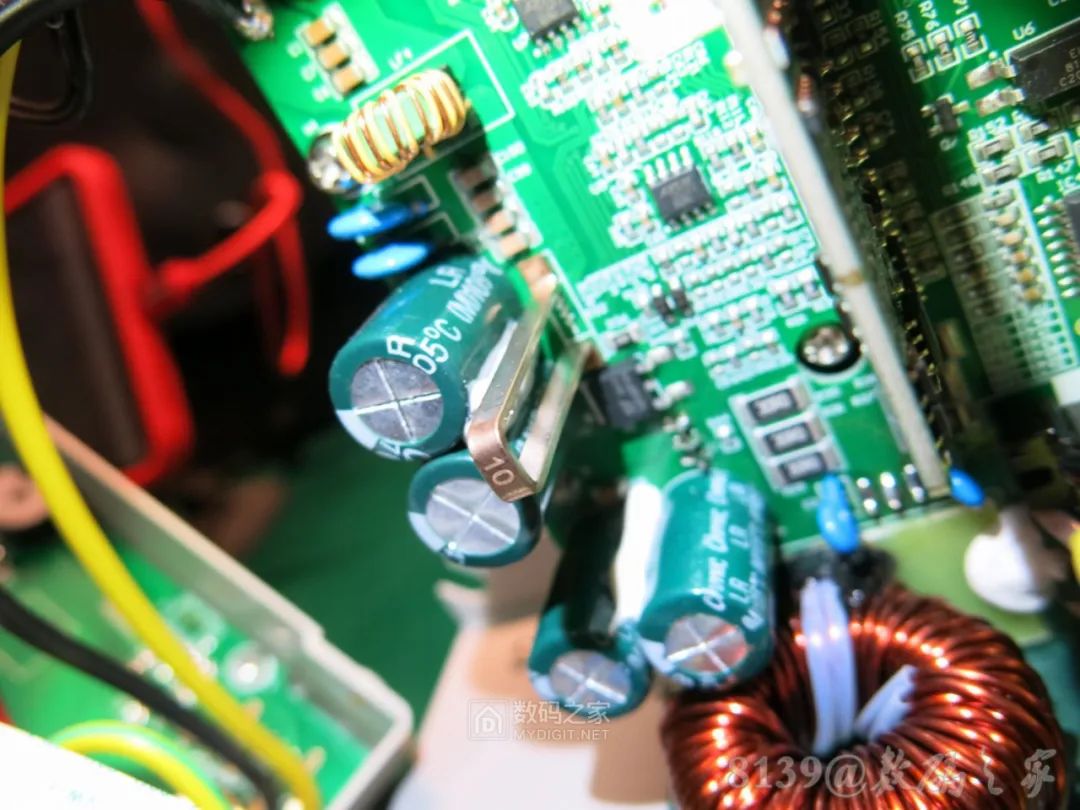

這邊的康銅絲采樣電阻用的是扁銅，上面還打了鋼印，數字10應該是代表10mΩ。平時見到的康銅絲采樣電阻截面大都是圓柱的，這種扁銅的采樣電阻確實少見。

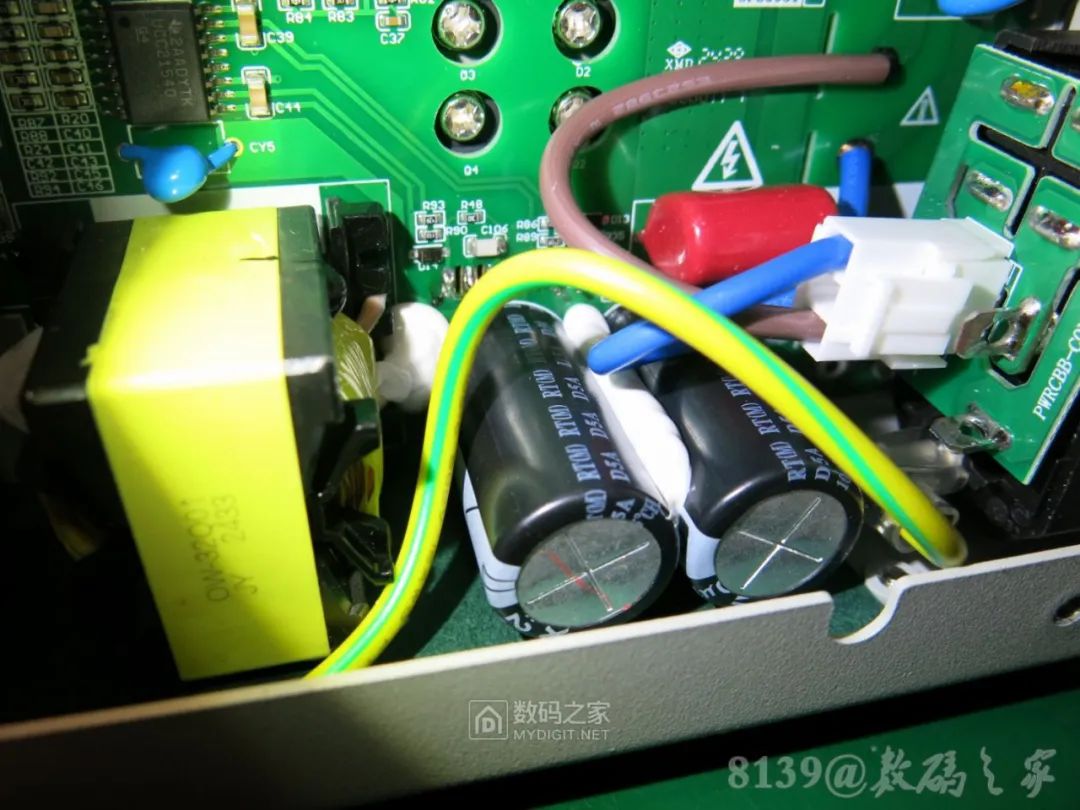

2顆大的初級的濾波電容，以及輸出端的濾波電容，80V 470uF，四只并聯。

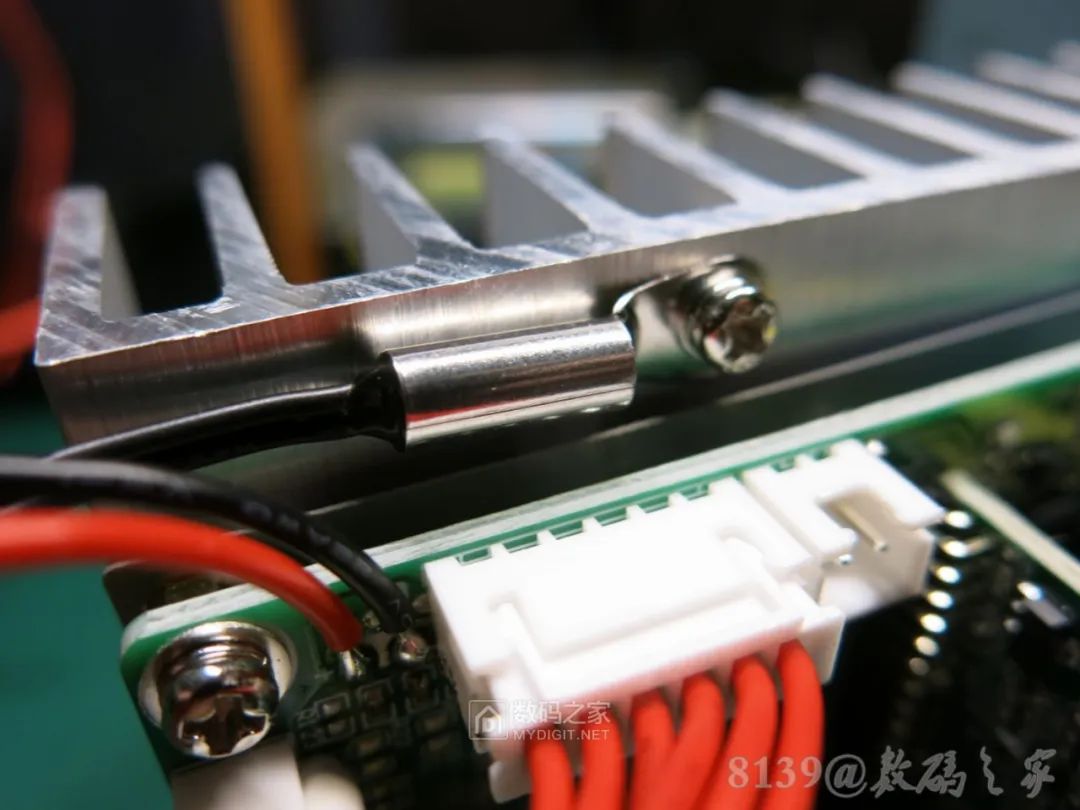

這里有顆NTC熱敏電阻，用來檢測散熱片的溫度，一旦散熱片的溫度超過閾值，就會觸發電源的過溫保護（OTP）。

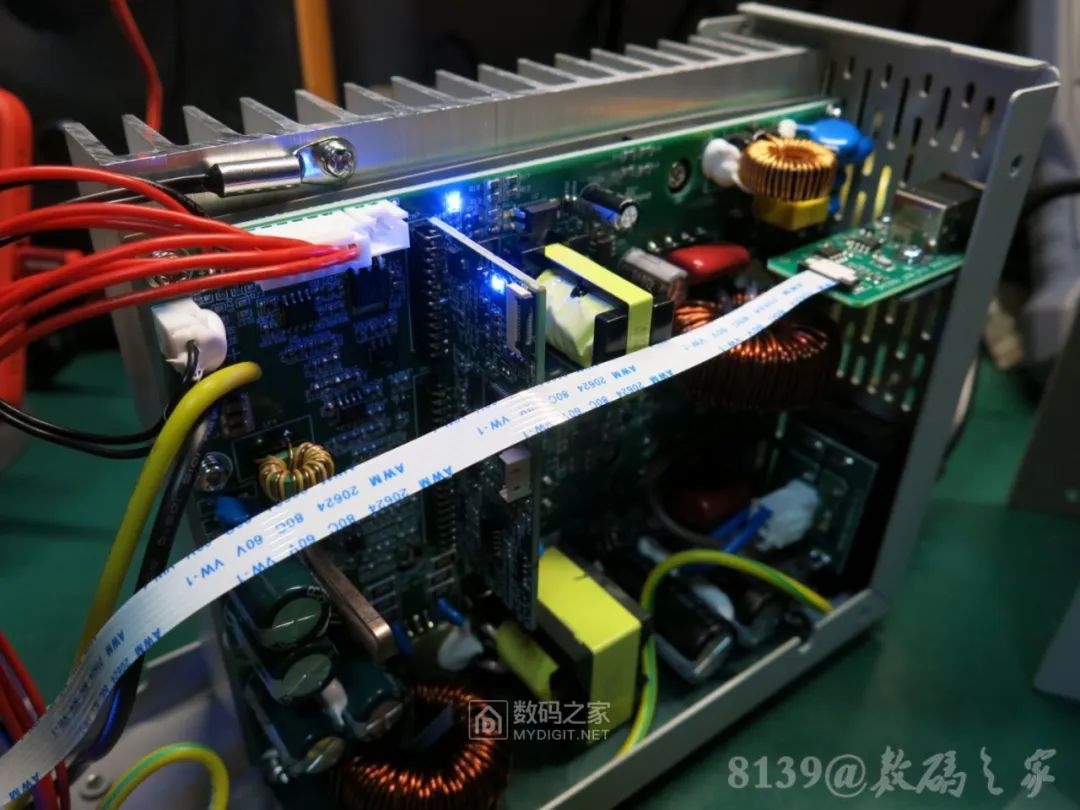

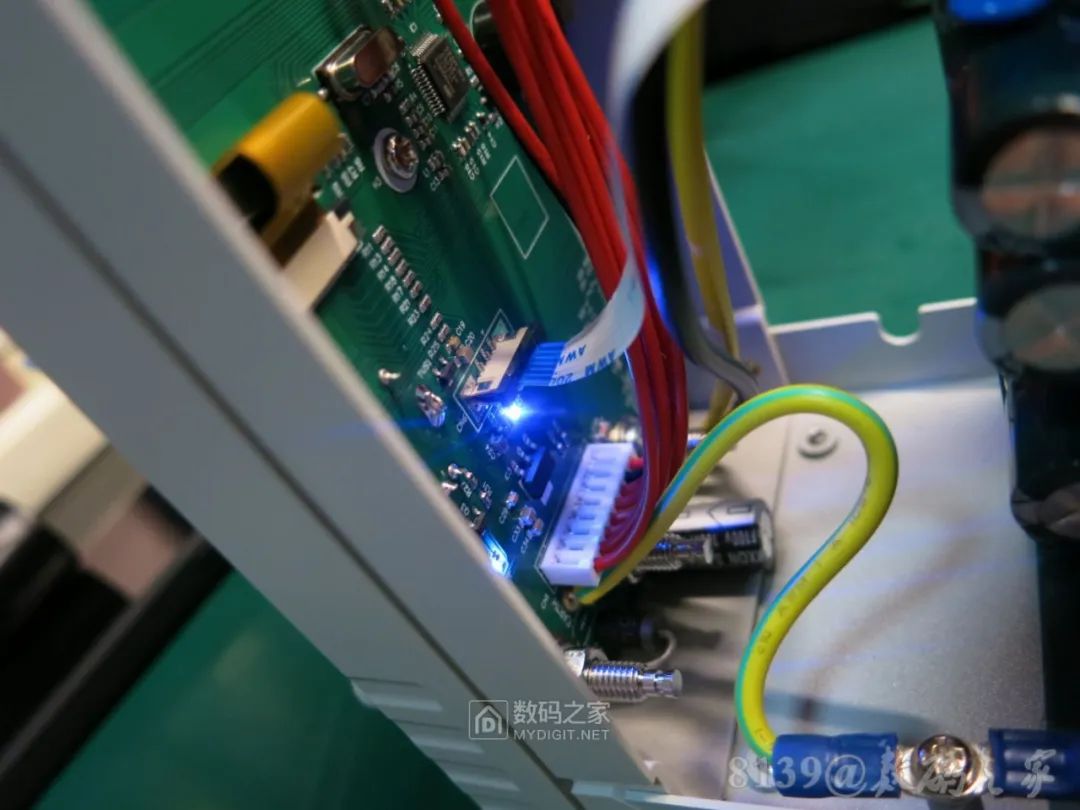

電源開機后，面板后面、主板和控制小板上都有LED指示燈。

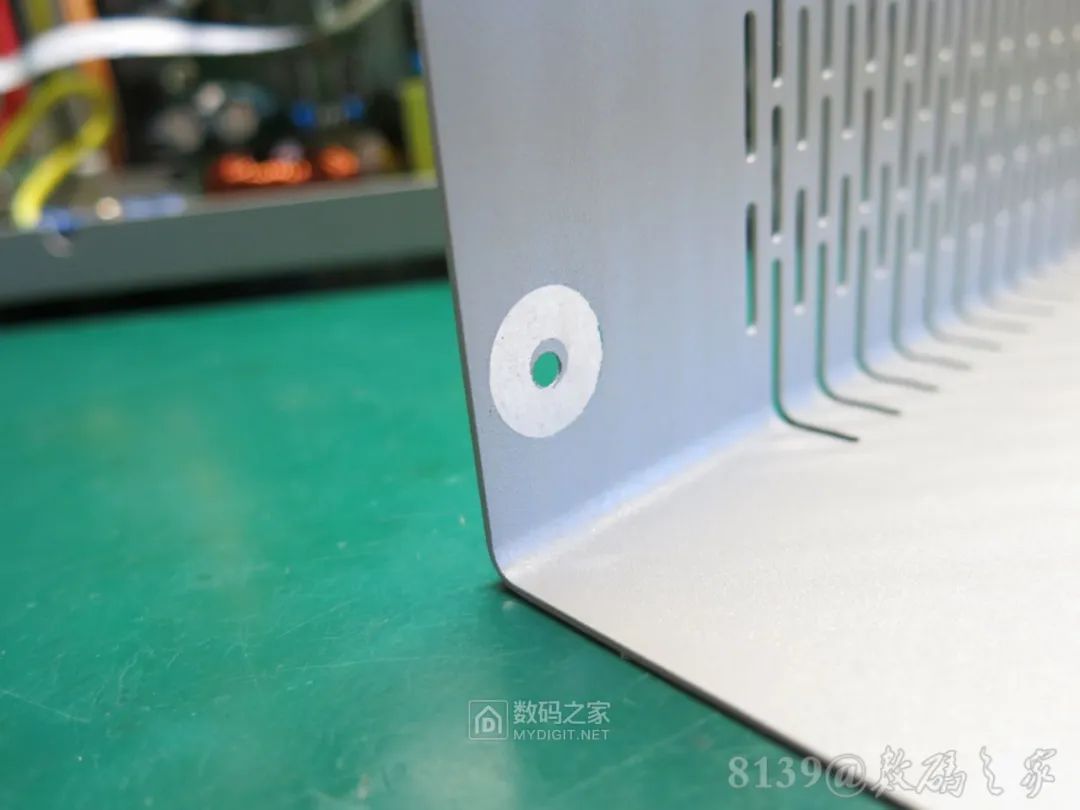

外殼里外都完整的噴了漆，這個沒偷工減料。對應骨架的接地部分沒有噴漆，保證接地良好。

拆機測評結束，謝謝觀看
