創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種自動抄表智能電表系統。該專利由浙江科技學院申請，并于2018年4月20日獲得授權公告。

內容說明

本發明涉及電表技術領域，尤其涉及一種自動抄表智能電表系統。

發明背景

隨著我國加強智能電網的全面建設，作為其重要的基礎設備——智能電表的需求量越來越大、其功能也越來越完善，才能滿足不斷攀升的電力需求。傳統的電表由人工抄錄，電表的抄錄和收費工作也是城市生活的一個問題，人工抄表的工作量巨大，工作效率低，不僅給工作人員帶來不便，而且會存在漏抄、誤抄的現象。

發明內容

本發明為解決上述技術問題，提供一種自動抄表智能電表系統，其能夠定期自動將電表數據上報到云服務器，便于供電公司管理，無需人工抄表，提高了工作效率，避免了漏抄、誤抄情況的出現。

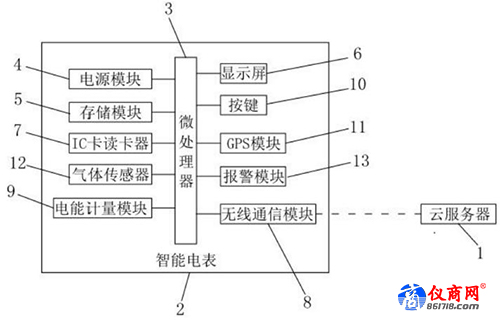

圖為本發明的一種電路原理連接框圖

為了解決上述問題，本發明所采用的技術方案為：本發明一種自動抄表智能電表系統，包括云服務器和設置在用戶處的智能電表，智能電表包括殼體，殼體上設有微處理器、電源模塊、存儲模塊、顯示屏、IC卡讀卡器、無線通信模塊和用于采集電量信息的電能計量模塊，微處理器分別與電源模塊、存儲模塊、顯示屏、IC卡讀卡器、無線通信模塊和電能計量模塊電連接，無線通信模塊通過無線網絡與云服務器無線連接。

在本技術方案中，電能計量模塊用于采集用戶的用電信息。微處理器用于接收電能計量模塊采集的電量信息，將其存儲在存儲模塊中，通過顯示屏顯示電量信息，還定期通過無線通信模塊將電量信息發送到云服務器存儲，供電公司可通過訪問云服務器獲取電表數據，無需人工抄表，提高了工作效率，避免了漏抄、誤抄情況的出現。用戶可在IC卡讀卡器處刷卡繳納電費。

殼體上還設有二維碼標簽。二維碼標簽存儲有所在電表信息，用戶可通過智能手機掃描二維碼標簽獲取電表信息，通過支付寶繳納電費。殼體上還設有按鍵，按鍵與微處理器電連接。

本發明的有益效果是：能夠定期自動將電表數據上報到云服務器，便于供電公司管理，無需人工抄表，提高了工作效率，避免了漏抄、誤抄情況的出現。
