脈沖調制技術在雷達、電子戰和數字通信系統中應用十分廣泛，與連續波信號相比，脈沖信號的測量更為困難。表征脈沖調制信號的主要參數有：脈沖寬度、脈沖周期、脈沖重復頻率，峰值功率和平均功率等。

在時域里，用示波器很容易觀察脈沖調制信號，測量脈沖的上升時間和下降時間；但相比較而言，信號分析儀具有更大的動態范圍。隨著現代數字處理技術的廣泛應用，信號分析儀亦大面積用于脈沖調制信號的頻譜測量。

測試脈沖調制信號，可以使用普尚信號分析儀的Zero Span和脈沖分析選件，合理設置信號分析儀的分辨率帶寬(RBW)、掃頻寬度、掃描時間(sweep time)等，是獲得真實脈沖信號的關鍵。

脈沖信號測量原理：

1.脈沖調制信號分析與測量

信號分析儀只能測量幅度信息，而不能測量相位信息，因此信號分析儀觀察的脈沖調制信號頻譜全部是正向的。

采樣信號分析儀測量脈沖射頻信號時，選擇不同的分辨率帶寬，將顯示不同的頻譜。當采用窄的分辨帶寬時，顯示頻譜呈現離散的譜線；當采用寬的分辨帶寬時，這些譜線便融合在一起，頻譜呈連續狀。

利用線狀譜和脈沖譜的頻譜特性，可以測量脈沖調制參數。

線狀譜

當信號分析儀的分辨率帶寬足夠窄，信號分析儀上將清楚地呈現出每一條譜線，對于線狀譜顯示的一般要求是：RBW＜0.3PRF，其中PRF為脈沖重復周期。

此時，每一個帶寬內，只有一根譜線，所顯示的結果非常接近于脈沖信號頻譜。因此只要不要違背對分辨率帶寬的掃描限制，改變掃描時間，譜線之間的間距將不發生變化。利用這一特點，可以方便地計算出脈沖調制信號的PRF和脈寬指標。

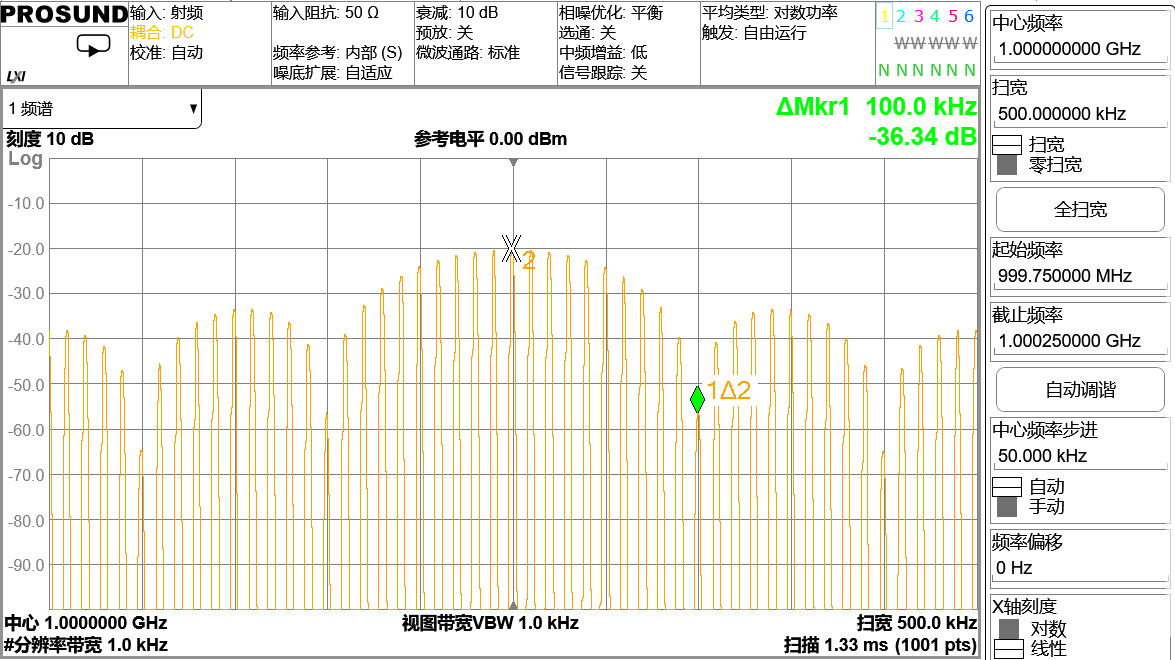

例如設置載波信號的頻率為1GHz，幅度為0dBm，脈沖波形的脈寬為10us，周期T為100us。從理論計算可得：脈沖重復周期PRF=1/T=1/100us=10KHz。設置信號分析儀的RBW為1KHz，掃頻寬度為500KHz，可獲得圖1這樣的線譜圖。

從圖1可以觀察到，譜線間的間隔約為10KHz，所以，PRF=10KHz；頻譜包絡的第一個零點出現在第10根譜線上，頻率間隔約為100KHz，有效脈沖寬度S=1/100KHz=10us，測量數據與理論數據相比較，誤差較小。

脈沖譜

線狀譜表征的是脈沖譜單獨的譜線。在雷達和通信系統中，只關注單獨的譜線是不夠的。在大多數情況下，例如，在分析具有低PRF的短脈沖串的雷達信號時，往往更關注的是與脈沖有關的頻譜，而無須關注個別譜線的細節。

同樣以SP206V信號發生器和SP926B信號分析儀為例介紹脈沖譜：設置載波信號的頻率為1GHz，幅度為0dBm，脈沖波形的脈寬為10us，周期T為100us。

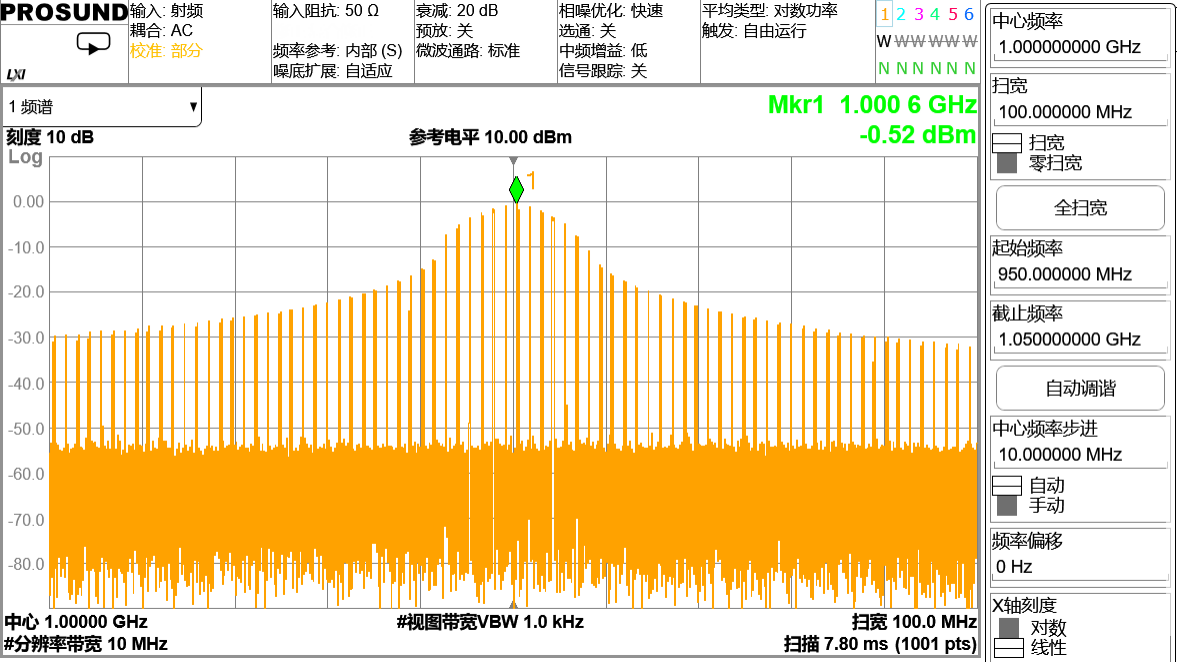

峰值功率：設置RBW足夠大，使頻譜主瓣剛好變模糊，用Peak Search測的點，即為脈沖的真實峰值功率，如圖2，此時測量結果為-0.52dB，與設置值誤差很小。

有效脈沖寬度：調整RBW，可以清晰地看到脈沖譜的包絡。如圖3，可觀察到脈沖譜的第一個零點出現在100KHz附近，所以有效脈沖寬度為τ=1/100KHz=10us.

2.Zero Span功能

為了對脈沖寬度進行準確測量，還可以利用信號分析儀來測量脈沖射頻的時域特性(在零掃寬模式下)，將信號分析儀的軌跡點增至最大，確保RBW足夠?qū)?，即可?zhǔn)確測量脈沖寬度和重復時間。

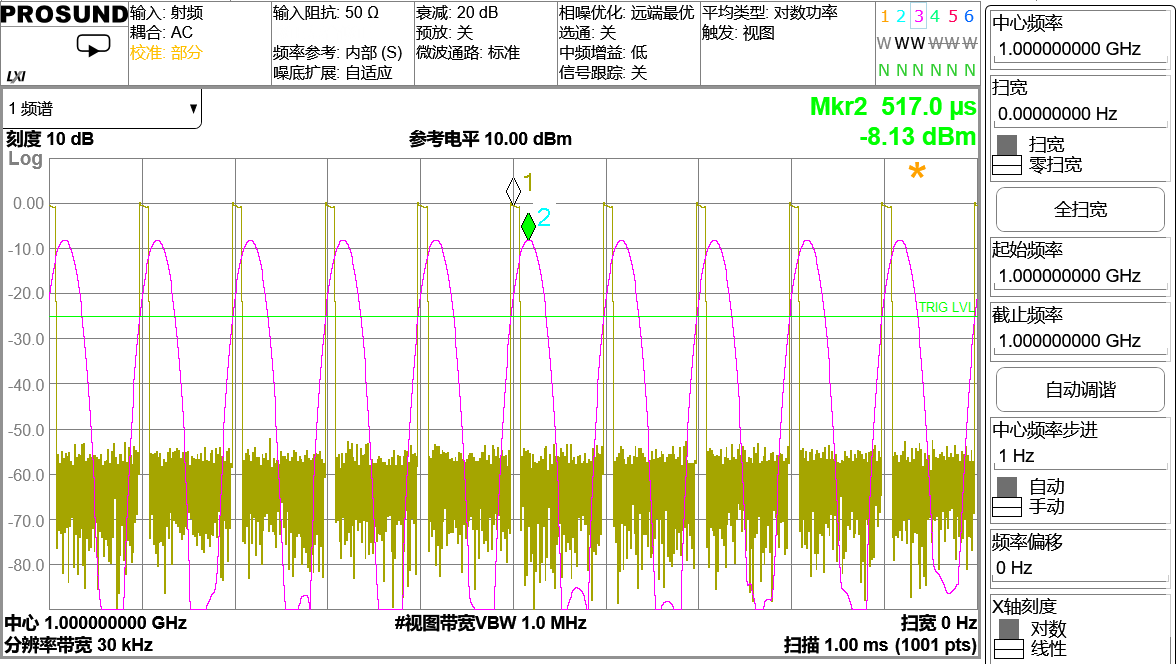

設置不同的分辨率帶寬RBW，會影響脈沖測量的準確性。如圖4，對應不同的RBW，最終測量所得的脈沖波形也有極大的區別。這個要從脈沖信號的頻譜成份說起，對脈沖信號進行傅立葉變換，就可以知道脈沖是由某一頻率的基頻和各次倍頻的正弦波信號疊加而成的，也就是有f，2f，3f，4f…….頻率分量的正弦波合成的。RBW類似于濾波器，帶寬越窄，就會把越多的高頻信號都濾掉了，然后只剩下低頻成分了。這樣脈沖信號看起來越像正弦波。如圖4和圖5，分別測量了RBW為10MHz和30KHz，對應的脈沖信號波形。很明顯，RBW明顯偏小之后，測量的脈沖波形出現了明顯的變形和畸變。

通過Zero Span功能，還可以更為直觀的讀取峰值功率，脈沖寬度，脈沖周期等指標。

圖5 利用Zero Span功能，可以快速標記峰值功率，脈沖寬度，脈沖周期等指標

3.脈沖分析應用

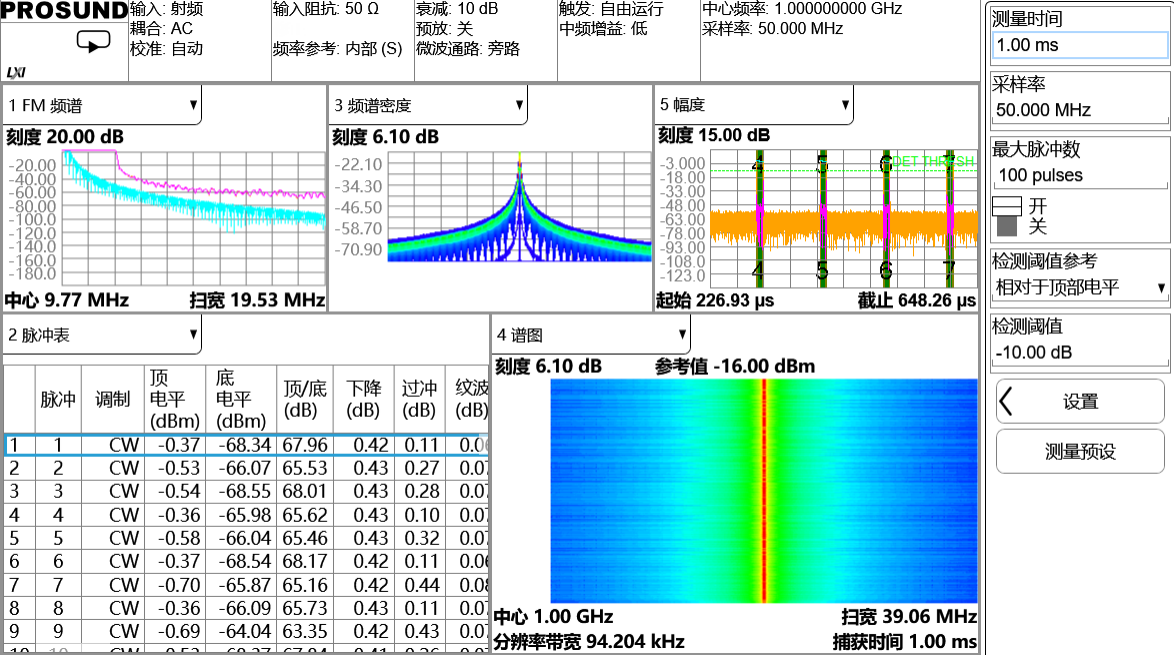

普尚SP900系列信號分析儀的脈沖分析應用（SP967EM0E）也可以方便快捷的進行脈沖波形的時間、電平和調制參數的自動測量以及脈沖序列的統計分析。如圖6所示，就是信號分析儀的實測結果，測量結果顯示，脈沖分析應用的測量結果與前文所述的Zero Span等測量方法，對于最大功率，脈寬，重復周期等參數的測量，保持了很好的一致。

這里需要特別注意的是，脈沖分析應用對于窄脈沖的測量，需要更大的分析帶寬，否則測量結果也很不準確；例如普尚SP926B信號分析儀(160MHz分析帶寬)，設置采樣率200MHz能基本準確測量20ns脈沖信號；而更大的帶寬，如普尚SP900P信號分析儀(500MHz分析帶寬) ，設置采樣率600MHz）測試20ns脈寬信號，測量結果無太大差異。

圖6 脈沖分析功能快速測量脈沖信號

關于測量設備：
