2023年3月底，JJG 126-2022《工頻交流電量測量變送器檢定規程》即將實施，用于替代JJG 126-1995《交流電量變換為直流電量電工測量變送器檢定規程》。新規程實施，將帶來哪些新變化？天恒測控在新規程下推出哪些解決方案，如何為各行業服務？

·         什么是變送器？

·         新老規程有哪些變化？

·         天恒測控解決方案

什么是變送器？

變送器工作原理介紹

電量測量變送器是一種將被測交流電量（電壓、電流、有功功率、無功功率、頻率、相位、功率因數等）轉換成按線性比例直流電流或電壓輸出的測量儀表。

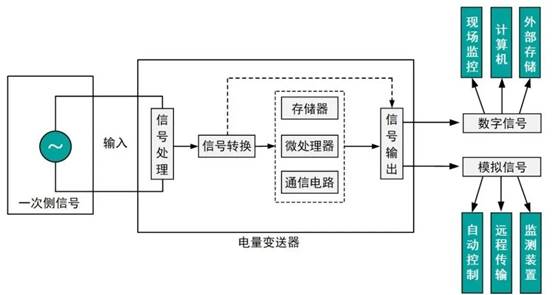

電量變送器一般由信號隔離電路、信號處理和轉換電路以及信號輸出電路三部分組成。

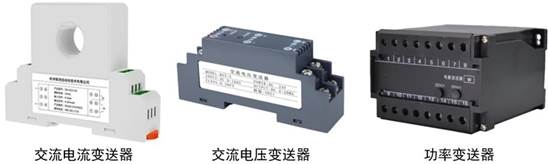

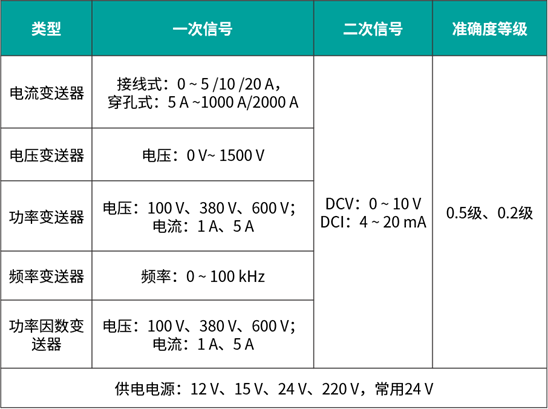

按照被測對象不同，電量變送器可以分為電流變送器、電壓變送器、功率因數變送器、有功功率變送器、無功功率變送器等；根據輸出顯示的不同，則分為模擬量輸出電量變送器和數字量輸出電量變送器；按照輸出信號分，電量變送器可以分為電流輸出型與電壓輸出型。

應用場景

大多數電量變送器都是用于通過測量輸入電量來反映輸出的機械功率和其他量，從而代替更復雜的測量，起到對電壓、電流、功率等電量參數進行監測和控制的作用。電量變送器廣泛應用于電力、石油、煤炭、冶金、鐵道、市政府的部門的電氣測量、自動控制以及調度系統等。

規程解讀

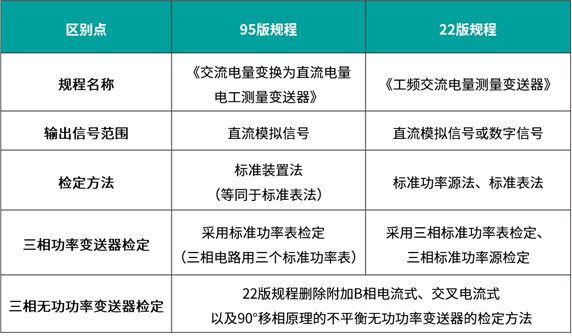

新老規程變化對比

總體來看， JJG 126-2022與JJG 126-1995相比，主要在規程名稱、輸出信號范圍、檢定方法、三相功率變送器及三相無功功率變送器檢定等五個方面發生了變化。特別是數字輸出量變送器的量值傳遞問題，新規程提出了新的要求。

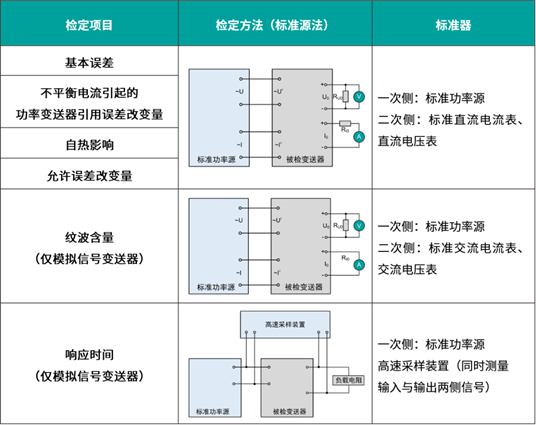

檢定項目

電量變送器檢定項目

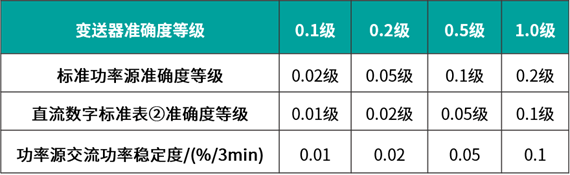

變送器及檢定用標準器等級對應表

天恒方案

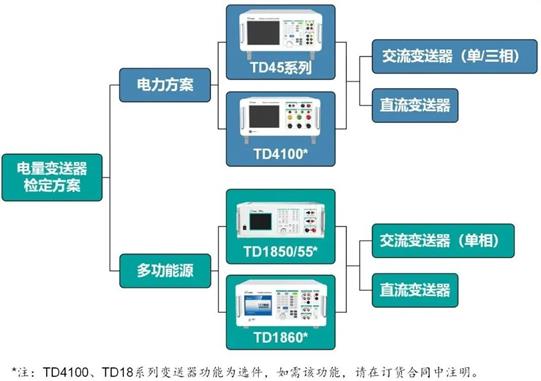

依據JJG 126-2022，天恒測控提供多種解決方案，包括TD45系列、TD4100、TD18系列等多套設備，供客戶選擇。

電力專用方案

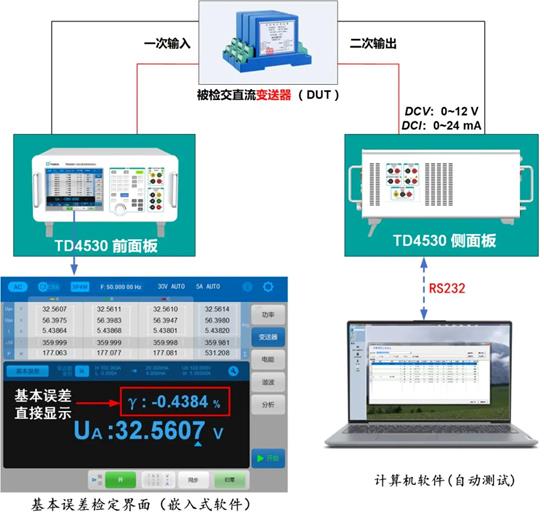

·      標準源法檢定：TD45系列及TD4100裝置均內置三相標準源（0.02級/0.05級可選）、直流信號精密測量模塊（0.01級），裝置也內置直流標準源，也支持直流變送器的檢測，能滿足主流的變送器檢測精度要求。

·      誤差快速檢定：通過裝置同步輸出及測量，直接測算被檢變送器的相對誤差。

·      變送器自動檢定：用戶可選配計算機專用自動檢定軟件，實現對被檢變送器進行自動檢定，并生成檢測報告。

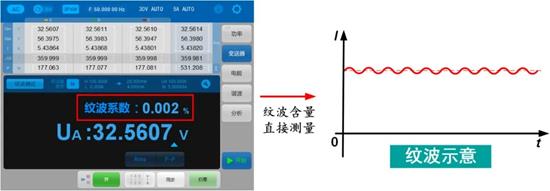

變送器紋波含量快速檢定

·      裝置內置的直流信號精密測量模塊具有紋波測量功能，測量頻帶：50 Hz～1 kHz。

·      在測量變送器二次直流輸出的同時，可檢測其紋波系數，有效地提升檢定效率。

·      支持紋波含量的有效值(RMS)或峰-峰值(P-P)切換顯示。

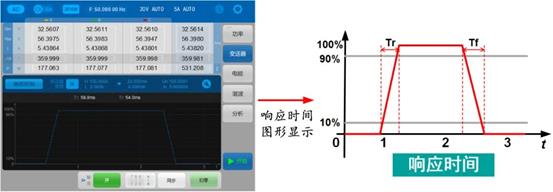

變送器響應時間直接檢定

·      裝置內置的高速采樣模塊能夠同時測量輸入與輸出兩側信號。

·      實時顯示測試時間與二次側輸出信號比例的線形圖，并直接顯示上升響應時間Tr以及下降響應時間Tf，便于讀取所需數據。

其他應用

TD45系列、TD4100等設備應用場景豐富，一臺設備覆蓋眾多被校設備，可為用戶解決大部分的計量問題，提供全面的解決方案。

多功能源方案

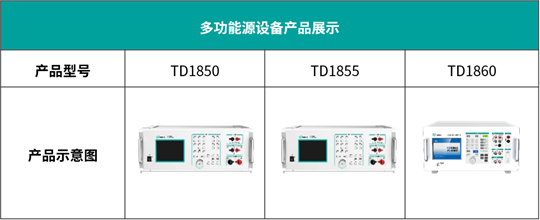

TD18系列多功能精密校準器內置交直流標準源模塊，可精準輸出交直流電壓/電流（0.05級），配合直流小信號測量選件功能（0.01級），可實現對單相/直流電量變送器的檢測。TD18系列還是校準數字式萬用表、指針式萬用表及交直流電測儀表等的重要儀器，廣泛應用于電力、計量、軍工、制造、科研等各領域。

JJG 126-2022實施在即。在電磁計量領域，JJG 126—2022新規提高了規程的適用性，有助于解決新型數字輸出量變送器的量值傳遞問題，有助于保障智慧城市、智能制造、自動控制等領域安全運行。天恒測控方案可很好解決新規程下的挑戰，為行業和客戶帶來高質量的產品解決方案和服務方案。
