Testo 功能介紹：紅外超像素技術

在專業熱成像技術中，最高水平的精度至關重要。因此，Testo開發了一種用于高分辨率熱圖像的特殊技術——紅外超像素技術。使圖像呈現可以與更大的探測器和更高分辨率的圖像媲美。

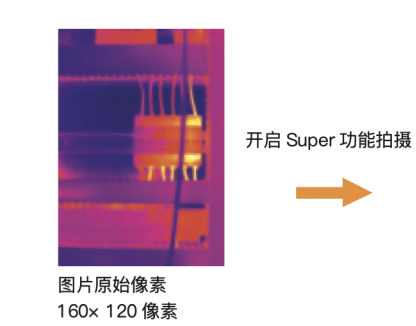

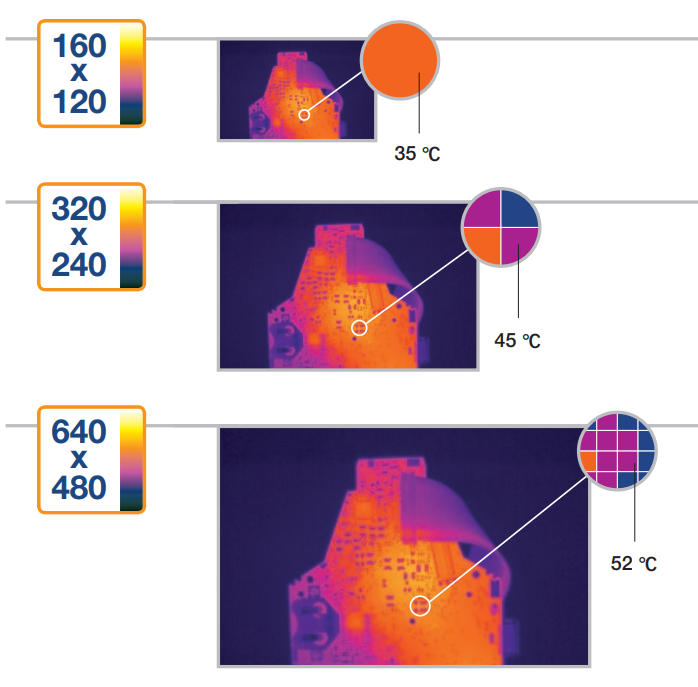

它讓普通熱圖像提高4倍 數據量、1.6倍幾何分辨率 (IFOVgeo)、1.6倍 最小可測量對象 (IFOVmeas) 數量，以便于在PC端更清楚地分析圖像。

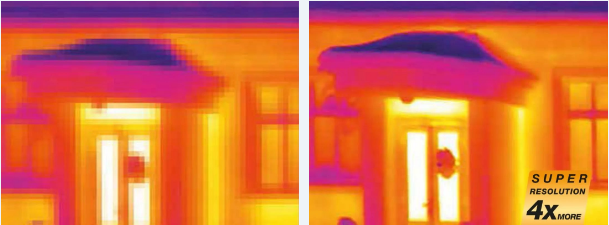

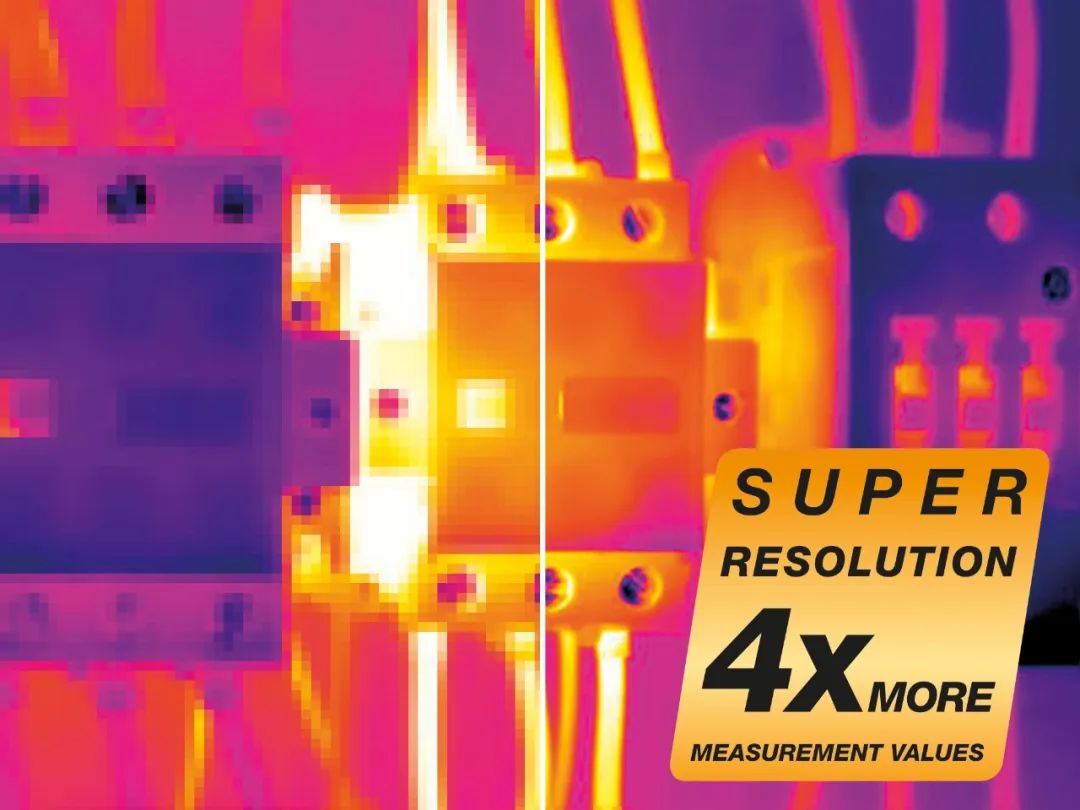

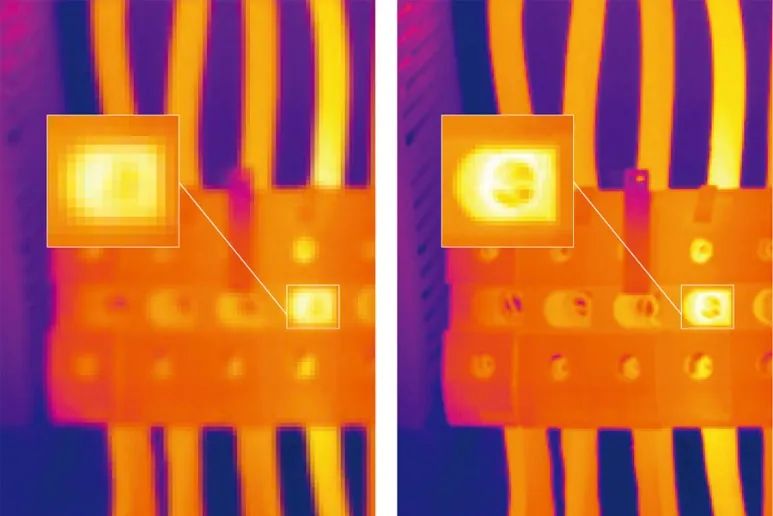

使用紅外超像素技術前后對比圖

使用前                                   使用后

紅外超像素技術是如何工作的？

testo超像素技術結合了兩種已知和公認的技術：超級采樣和反卷積。加上特別開發的算法，重建原始信號，讓熱圖像獲得更多細節密度。

超級采樣帶來更高的分辨率

經典的超級采樣原理是將整個像素矩陣移動半個像素寬度，因此新創建的像素序列得以整合到一整張圖片中，單個像素之間的間隙因此得到了更多信息填充，增加了整體圖像信息。

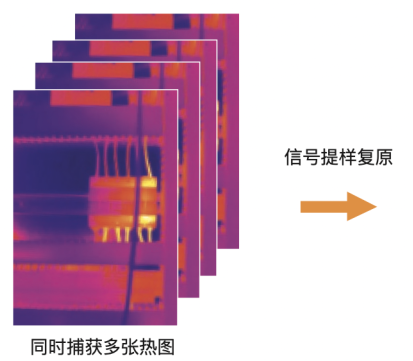

在超級采樣中，Testo的熱成像儀使用了稱之為“震顫”的方式，來對圖像進行幾何記錄。這將創建一系列相互之間隨機偏移最小的圖像。Testo的特殊算法因此創造出額外的信息，從而能夠顯示分辨率更高的圖像。

由于反卷積，圖像聚焦更清晰

反卷積過程通過詳細了解紅外透鏡特性來提高圖像質量。這是通過從熱像儀記錄的物體的實際輻射和成像儀鏡頭數據，重建熱圖像來實現的。結果是一個更清晰的熱圖像。

重建原始信號

以獲得更詳細的熱圖像

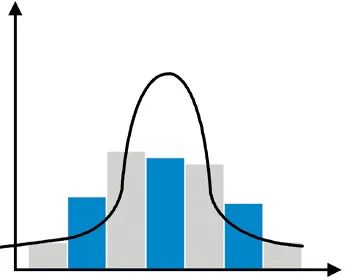

圖1：通過單純增加插入值不會產生更多的細節

圖1中的黑線表示原始信號。這個灰色條是原始像素值；藍條代表人工創建的插入值-這些值無法重建原始信號。圖2中的橙色條是testo超像素值-它們能夠重建原始信號。

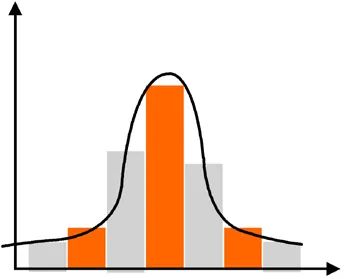

圖2：通過testo紅外超像素改善進一步細節

在我們的例子中，這意味著探測器輸出信號加上有關透鏡特性的知識，使輸入信號，即熱成像記錄對象的實際輻射，得到重建。其結果是產生了更清晰，更好聚焦的熱圖像。

實驗驗證效果

實驗驗證效果在熱成像技術中，有幾個因素對熱成像質量方面起著重要作用。其中兩個特別重要的因素是目標物體的幾何分辨率和銳度。

我們通過對狹縫橫膈膜的觀察，使圖像分辨率和銳度的改善可以得到清晰體現，從而驗證紅外超像素技術的效果。

在幾個狹縫橫膈膜上。具有并排垂直開孔，并且狹縫隔膜面罩在末端孔徑越變越小變窄，放在一個恒溫的黑色面板散熱器前面。

當沒有使用testo紅外超像素技術時，在更接近于狹縫處的地方，圖像變得越來越模糊。

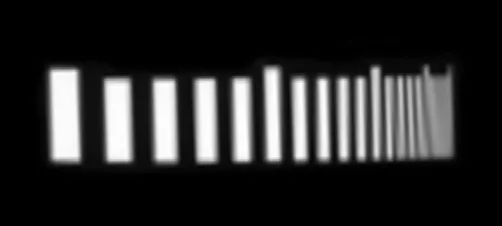

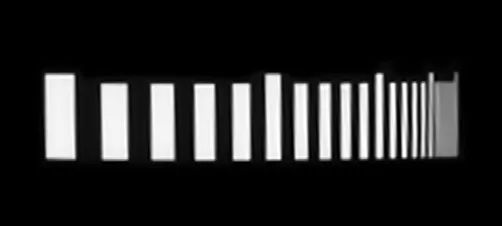

不使用testo 紅外超像素技術的記錄

同樣的過程，在具有紅外超像素技術時，整體圖像呈現會更清晰，邊緣處也會有更好的細節呈現。

使用testo 紅外超像素技術的記錄

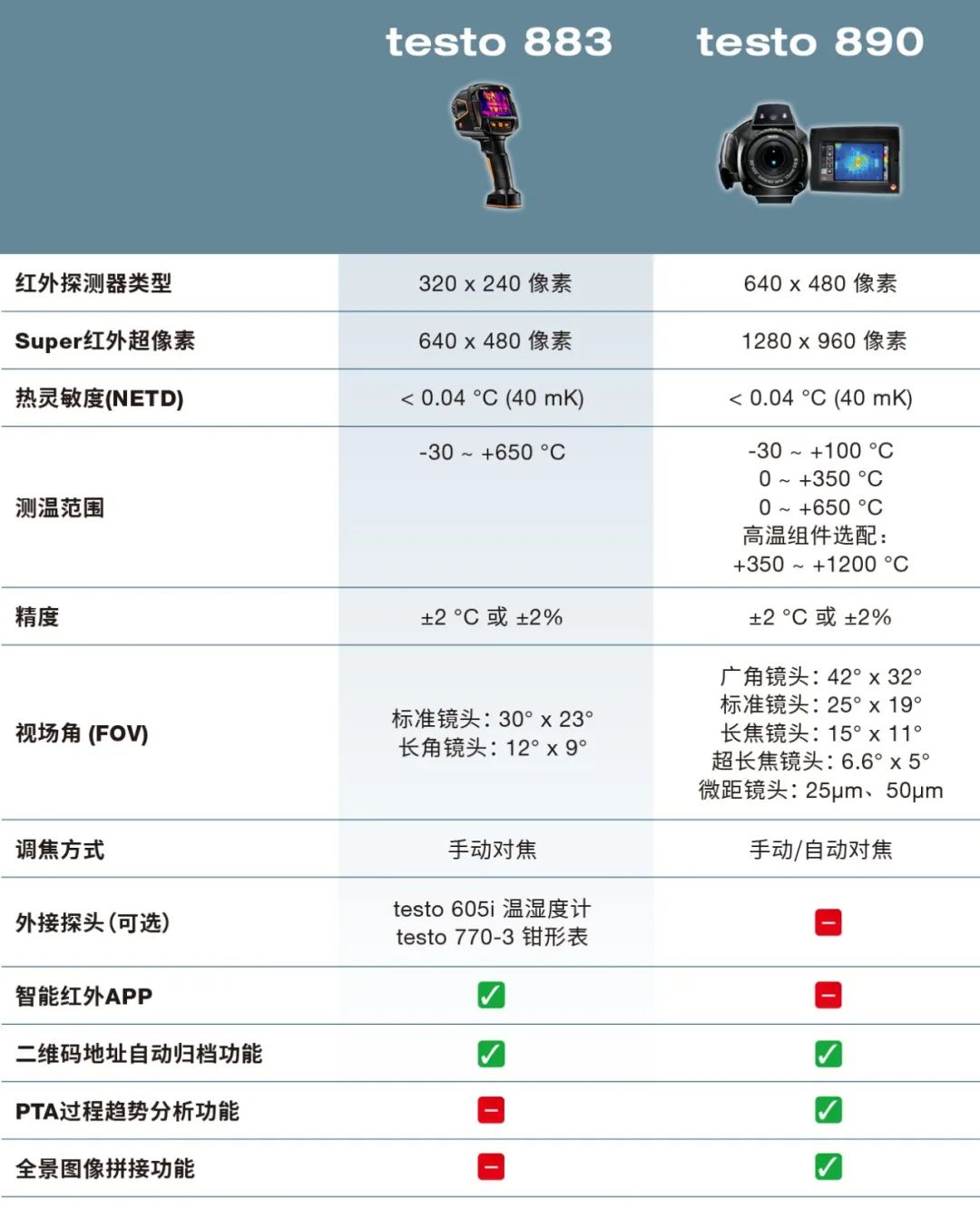

搭載紅外超像素技術的熱像儀推薦

testo 883 和 testo 890，搭載有紅外超像素技術，可以在相同硬件條件下，提供更好的圖像，以便進行專業的熱圖像分析。
