當原有的CAN通訊無法滿足硬件節點和傳輸速率的增加時，很多工程師會使用CAN FD來替代，從而實現數據量傳輸?shù)奶崴?。那么CAN可以通過哪些方式快速升級到CAN FD呢？哪種方式更適合你？一起來看看。

CAN FD升級的意義

當今社會，汽車已經成為了我們生活中不可缺少的一部分，人們希望汽車不僅僅是一種代步工具，更希望是生活及工作范圍的一種延伸。在汽車上就像坐在自己的辦公室和家里一樣，可以打電話、上網、娛樂、工作。因此，汽車制造商為了提高產品競爭力，將越來越多功能集成到了汽車上。ECU（電子控制單元）大量地增加使總線負載率急劇增大，傳統的CAN總線越來越顯得力不從心。因此，CAN FD(CAN with Flexible Data-Rate)協議誕生了。

它繼承了CAN總線的主要特性，提高了CAN總線的網絡通信帶寬，改善了錯誤幀漏檢率，同時可以保持網絡系統大部分軟硬件特別是物理層不變。這種相似性使ECU供應商不需要對ECU的軟件部分做大規模修改即可升級汽車通信網絡。

CAN FD與CAN的主要區別

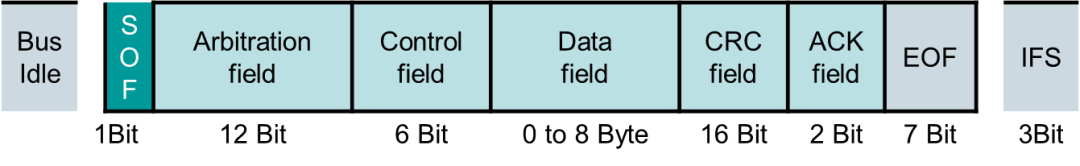

圖1 CAN幀基本格式

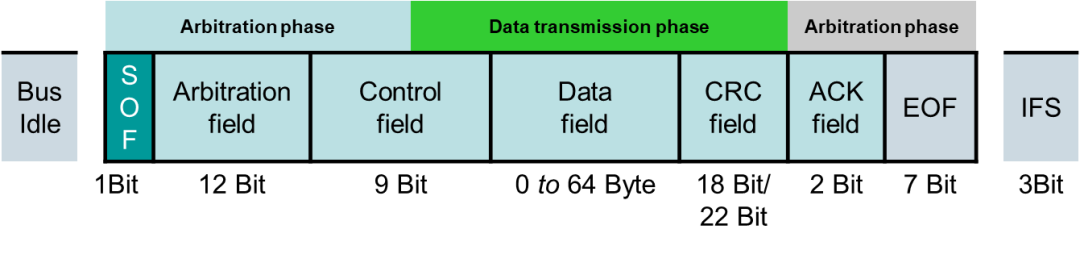

圖2 CAN FD幀基本格式

如圖1、圖2所示分別是CAN幀和CAN FD幀的基本格式，區別主要分為兩大點：

1.BRS（可變速率）

CAN FD的傳輸速率分為兩個頻段，從BRS位開始到CRC校驗之前這一段是可變速率段，這一段的波特率可以進行加速，理論最高可達到5Mbit/s，而其他位置則和CAN2.0一樣，最高速率可達到1Mbit/s。

2.數據場長度增加BRS

CAN FD對數據場的長度做了擴充，從CAN的8字節增加到CAN FD的64字節。如圖3所示，當DLC小于8字節時和CAN一樣是線性增長，當大于8字節時是非線性增長。

圖3 DLC編碼方式

CAN FD的升級與CAN是否有沖突？

由于使用CAN FD網絡時，需要ECU和CAN控制器、收發器均支持CAN FD通訊。所以當CAN網絡中某些節點升級為CAN FD時，車輛上CAN與CAN FD處于共存的情況，因?yàn)槠胀ǖ腃AN節點無法正常解析CAN FD報文，節點就會一直報錯，出現大量錯誤報文，導致總線通訊異常。

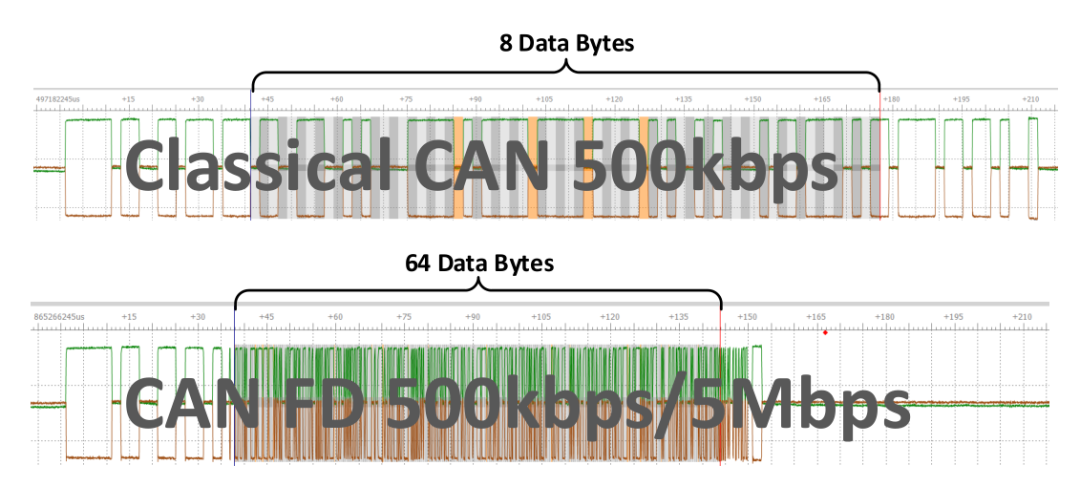

圖4 CAN與CAN FD報文的波形對比

如圖4所示，可以看到CAN FD的傳輸速率是5Mbit/s，而CAN的傳輸速率為500Kbit/s，我們?cè)谄匠Ｊ褂蒙衔粰C(jī)軟件解析CAN報文的時候需要設置對應的波特率，否則報文就無法解析。那么用一種簡單的方式來理解，對于CAN節點來說，它的波特率是500K，那么5M的波特率與它不匹配，所以不能被正常解析，該節點就會報錯，導致CAN FD報文一直無法正常發送，干擾總線的正常運行。

CAN FD升級的解決方案

盡管CAN FD繼承了絕大部分傳統CAN的特性，但是從傳統CAN到CAN FD的升級，我們?nèi)孕枰龊芏嗟墓ぷ鳌?

針對CAN FD升級的情況，一般有4種快速解決方案。

1.CANFDBridge- CAN/CANFD智能協議網橋

在原有的CAN網絡上通過CAN網橋與新的CAN FD節點進行連接，將傳統的CAN總線網絡通過協議轉換與CAN FD網絡進行融合，快速實現CAN設備的升級。工作原理如圖5所示，當接收到CAN FD報文的時候，CAN網橋會采用直轉、合并、拆分三種方式實現傳統CAN的8字節長度和CAN FD的64字節長度的互相轉換，無損還原原有數據。

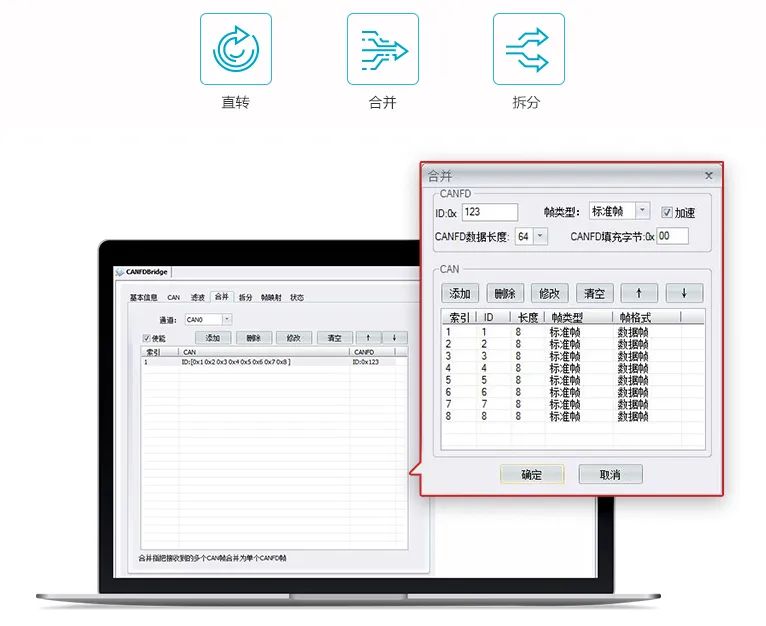

圖5 CANFDBridge界面

2.CANFDSM-100——串口轉CAN FD轉換模塊

如圖6所示，是ZLG致遠電子研發的一款串口轉CAN（FD）模塊CANFDSM-100，內置微處理器。該模塊支持透明轉換、透明帶標識符轉換、格式轉換、Modbus轉換四種模式。同時，該模塊集成1路CAN FD接口和1路UART接口。在CAN通訊方面，可以在40Kbps~1Mbps之間任意可編程；在CAN FD通訊方面，可以在1Mbps~5Mbps之間任意可編程。單個模塊就可以實現CAN和CAN FD的數據收發工作，快速實現CAN FD升級，滿足工業級要求，支持在線固件升級等。

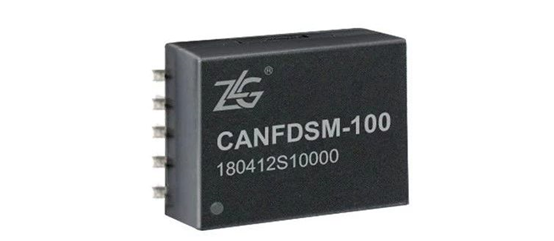

圖6 CANFDSM-100示意圖

3.USBCANFD系列接口卡

如圖7所示，是ZLG致遠電子開發的高性能CANFD接口卡。集成1/2/8路CANFD接口，支持ISO標準CANFD與BoschCANFD標準。每個接口具備獨立的2500VDC電氣隔離保護電路，使接口卡避免由于地環流的損壞，增強系統在惡劣環境中使用的可靠性。

PC通過USB2.0端口連接USBCANFD接口卡，從而能與CAN/CANFD網絡進行數據收發，構成CAN/CANFD-bus控制節點。USBCANFD接口卡支持Win7/Win10等操作系統，提供二次開發函數庫，用戶可以調用函數庫編寫軟件，是CAN/CANFD-bus產品開發、數據分析的強大工具。

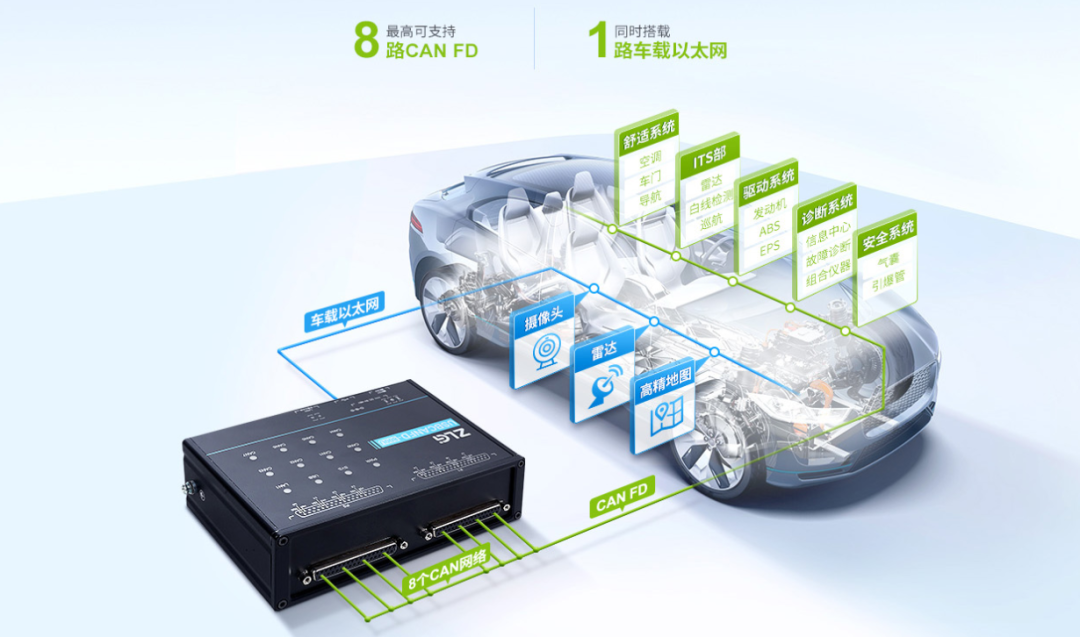

圖7 USBCANFD-800U示意圖

4.高性能以太網轉CANFD設備

如圖8所示，CANFDNET系列產品是ZLG致遠電子開發的高性能工業級以太網與CAN(FD)-bus的數據轉換設備，它內部集成了2/4路CAN(FD)-bus接口、1路普通以太網接口，和1路車載雙線以太網滿足OPEN Alliance BroadR-Reach規范。CANFDNET系列產品可以工作在-40℃～85℃的溫度范圍內，CAN FD最高波特率為5Mbps，以太網具有TCP Server，TCP Client，UDP等多種工作模式，通過配置軟件用戶可以靈活的設定相關配置參數，并自帶成熟穩定的TCP/IP協議棧，用戶利用它可以輕松完成CAN(FD)網絡和以太網網絡的互連互通，進一步拓展CAN-bus網絡的范圍。

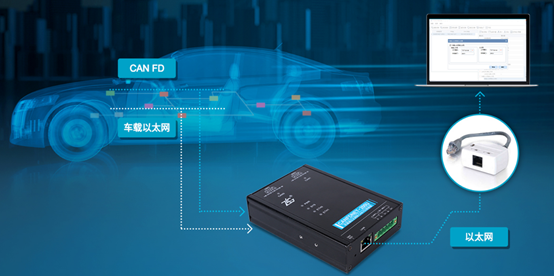

圖8 CANFDNET示意圖

強大的上位機軟件

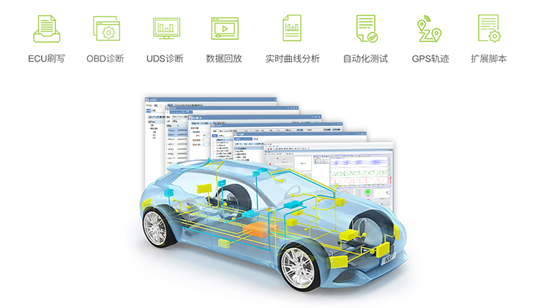

在硬件支持了CAN與CAN FD網絡后，就需要有強大的上位機軟件來為硬件賦能。ZLG ZCANPRO軟件為CANFD/CAN/LIN總線系統架構、網絡設計、開發和測試工程師提供整個開發過程的全面支持。支持車載DBC協議解析與DBC發送，支持車載UDS診斷，符合ISO15765規范，支持CANopen、J1939、DeviceNet協議解析，支持記錄報文回放功能，并且能加載DBC文件進行變量的曲線分析。用戶可通過編輯測試流程，加載DBC文件，進行發送、等待、校驗、校驗響應等動作，實現對被測設備的自動化測試。

高效、豐富、易用、免費等特性為工程師創造了更多可能，大大降低成本，提升開發效率。

總結

對于CANFD的升級，如果不是全部節點都進行升級，那么為了避免與CAN總線的沖突，相對來說，使用CAN/CANFD網橋，串口轉CANFD轉換模塊與USB/以太網轉CANFD接口卡等作為轉換來完成是更好的方法。工程師可以不用在意如何完成CAN與CAN FD報文之間的轉換，可以將工作重心放到產品功能的實現上，這樣對于產品的快速更迭，搶占市場會更加有幫助。
