電器設備絕緣電阻的檢測標準是什么呢？

電器設備絕緣電阻的檢測標準主要有下面內容：

絕緣電阻測試儀選購標準：

一、高壓配電裝置絕緣電阻測試

1、可動部分絕緣電阻，用2500V絕緣電阻測試儀測試，不低于1MΩ。

2、高壓主回路的絕緣電阻，不低于250MΩ。

二、交流電動機絕緣測試

1、定子額定電壓在1000V以上的，用2500V絕緣電阻測試儀測量，定子不小于1MΩ，轉子電阻不小于0.5MΩ。

2、定子額定電壓在1000V以下的，用1000V絕緣電阻測試儀測量，絕緣值不小于0.5MΩ。

3、定子額定電壓在500V以下的，用500V絕緣電阻測試儀測量，絕緣值不小于0.5MΩ。

三、交流電動機修復后絕緣電阻測試

修復后電機測量繞組相與相、相與地之間的絕緣電阻。 500V以下的電機，修復后的絕緣電阻不低于1 MΩ，500V以上的電機，修復后繞組的絕緣電阻不低于5 MΩ。

四、電纜絕緣電阻測試

1、新安裝敷設的電纜，其絕緣電阻不低于50 MΩ；

2、運行中高壓電纜絕緣電阻不小于2 MΩ，低壓電纜不小于0.5 MΩ。

3、測量電纜的絕緣電阻時，應斷開電源及負荷側，測量完后電纜三相對地放電。

電氣規范絕緣電阻的檢測標準是每千伏電壓絕緣電阻不低于1兆歐姆。

1兆歐=1000000歐姆。

也就是說每1伏電壓1000歐姆電阻以上為絕緣合格標準。這個標準的真正含義是保證泄漏電流不大于1mA。這個泄漏電流也就是有可能流經人體的電流。

因?yàn)?mA以內的電流是人體能夠承受的。1000伏/1000000歐姆=1mA。

舉例

220v火線和大地之間電壓為220v，那么根據以上原則絕緣達到0.22兆歐為合格。但是為了防止測量誤差，規定220V的絕緣必須達到0.5兆歐以上。這是強制規定。

以上所說的絕緣數值都是指合格的兆歐表讀數。低壓設備用500v以下的絕緣電阻測試儀，高壓設備用1000v以上的絕緣電阻測試儀。

產品推薦

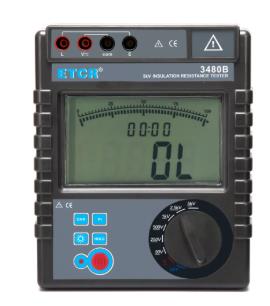

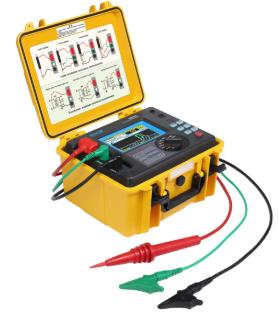

ETCR3460/3480系列絕緣電阻表           ETCR3500/3520系列高壓絕緣電阻測試儀
