工程師在日常測試中，是否有遇到產品不穩定經常被干擾、偶發性問題又抓不到這樣的技術問題？例如時序的波動、幅值的跳變等。如何在連續不間斷的測試中抓捕并記錄這些跳變信號，提升產品品質？本文給出答案。

波形數據可以反饋產品的基礎邏輯，只要產品出現了問題，工程師總能從波形上發現問題并給出解決方案。以下將介紹幾種能抓捕異常信號的辦法，為工程師解決問題提供有力的數據支撐。

平穩波形出現異常

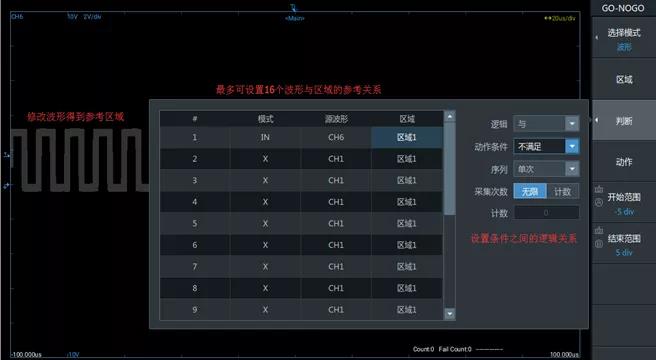

被測物正常狀態下輸出平穩的波形，當外界給他一些激勵如加入干擾、做EMC測試等等，被測物可能出現波形上的變化，如何判定波形變化是否超出標準要求了呢？我們將使用示波記錄儀的“GO-NOGO”功能解決此問題。

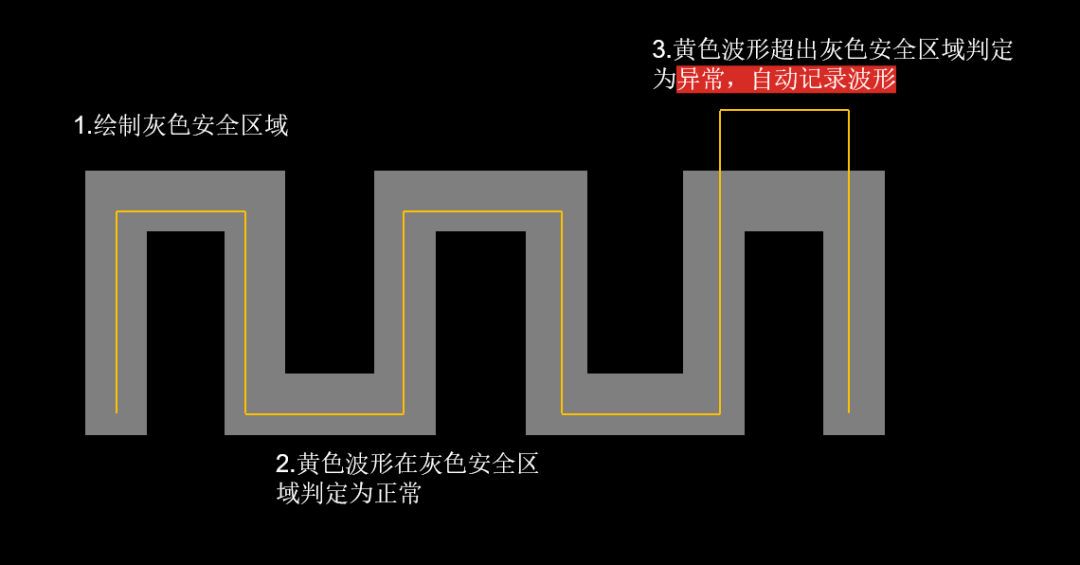

“GO-NOGO”可以選擇以波形為參考依據，波形完全在灰色的區域中運行則不觸發條件，如超出灰色框區域，則示波記錄儀可以觸發記錄波形、截屏、報警等進一步的動作。

只要工程師設置好對應的“灰色安全區域”，即可放心的持續進行測試，所有的異常信號均可以被記錄。

某一個參數出現異常

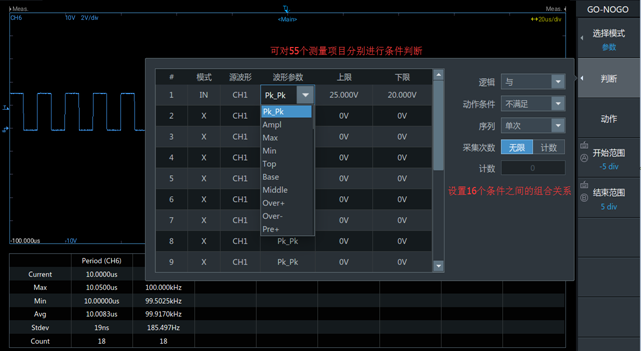

當信號無法使用波形作為判斷依據，則可以進一步使用“測量參數”來進行判定。如被測物沒有被干擾時，峰峰值為20~25V，只要超過這個范圍則可以視為異常，那么就可以使用ZDL6000示波記錄儀進行參數上的設置，記錄儀會測量每一個波形的峰峰值，只要出現異常，即可以觸發下一步的動作，依然包含記錄波形、截屏、報警等操作。

多種異常條件混合時

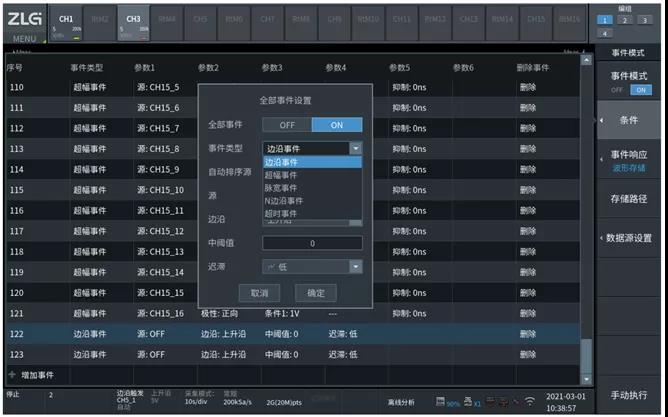

當波形的異常條件很多，且同時需要對多路信號進行測試判定時，可以使用示波記錄儀的“事件模式”。在此“事件模式”下，工程師可以手動設置各類事件的條件，如邊沿異常、幅值異常、超時異常等，此時示波記錄儀就可以在連續不斷的測試中記錄滿足條件的異常事件，并將此異常事件的波形進行保存記錄。

自定義異常捕獲

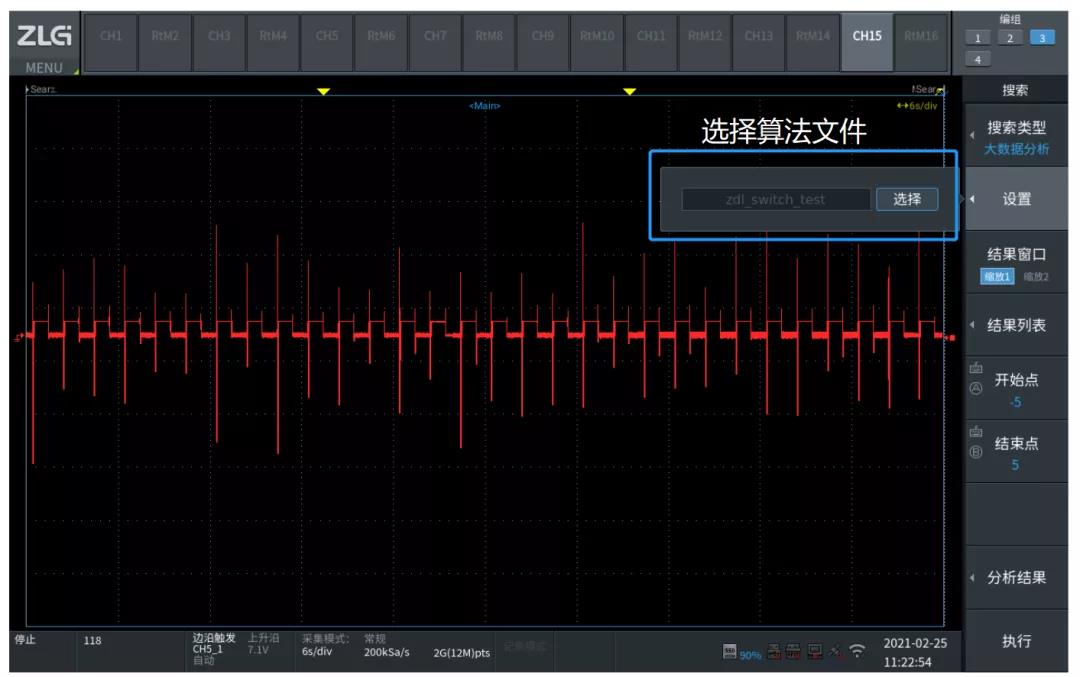

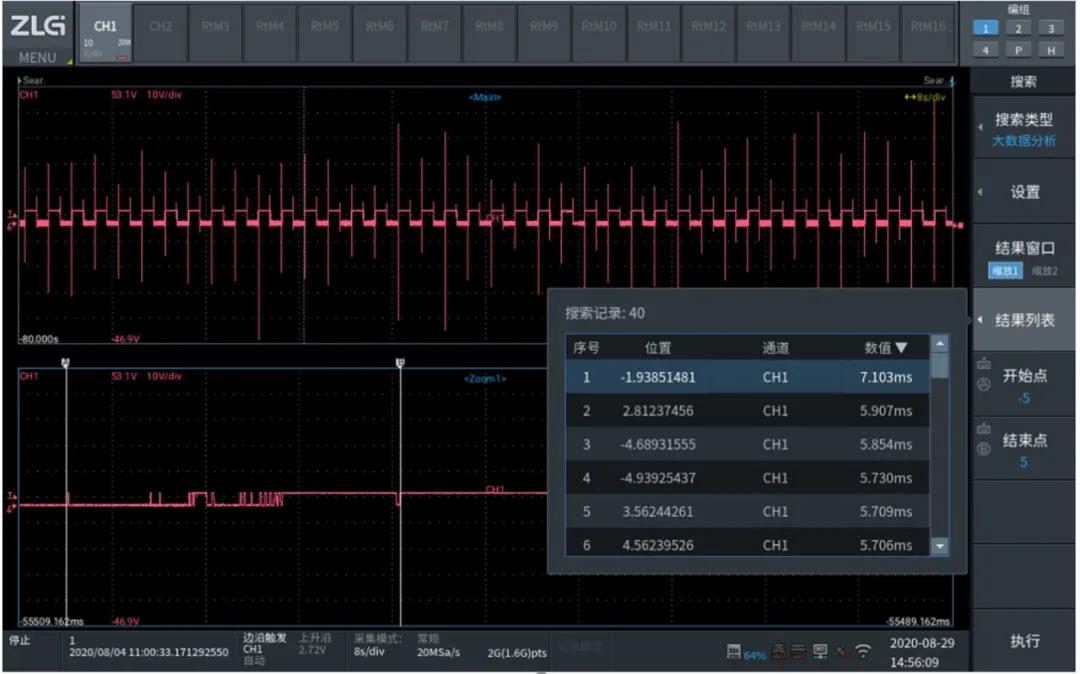

示波記錄儀可以自定義加載的算法文件來進行波形的波形的判定，這是異常信號捕獲的終極奧義?？梢援?dāng)做是一種獨特判定方式，記錄儀可以實時的針對此判定方法和源數據進行比對，并且將結果顯示出來。請參考《如何用大數據分析來解決偶發性異常問題》。

總體而言，示波記錄儀具有多種捕獲異常信號的能力，只要給它一個條件，它就可以連續不斷的對波形進行測試判定，為工程師解決產品異常問題提供有效的數據支撐。
