前言

日本電子JEM-1200EX/2000EX透射電子顯微鏡是我國八十年代較早引進的先進的大型精密儀器，對各種固體材料的微觀形貌和結構進行觀察和分析，對固體材料的元素組成進行定性和定量分析。廣泛應用于材料科學、生物醫學、地質礦產等方面，為我國的大專院校、科研機構、科學院所、工礦企業的科學研究和產品生產做出了不小的貢獻。

JEM-1200EX透射電鏡（圖1）是比較典型的大型精密儀器產品，該產品體積較大，結構繁瑣，電路復雜，布局零散，輔助設備多，在使用過程中總體性能還是相當穩定的，但是由于工作年限較長，儀器發生過一些故障，下面現將出現過的一些故障維修案例進行精煉匯編，介紹給版友們及同行參考。JEM-2000EX型電鏡與JEM-1200EX型電鏡差別不大，維修方法大同小異，可相互參考。

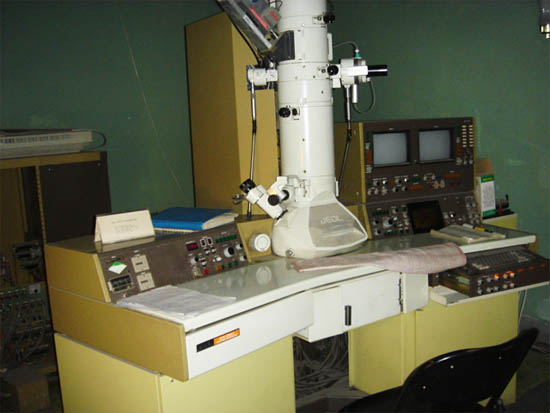

圖1 JEM-1200EX透射電子顯微鏡主機外觀圖

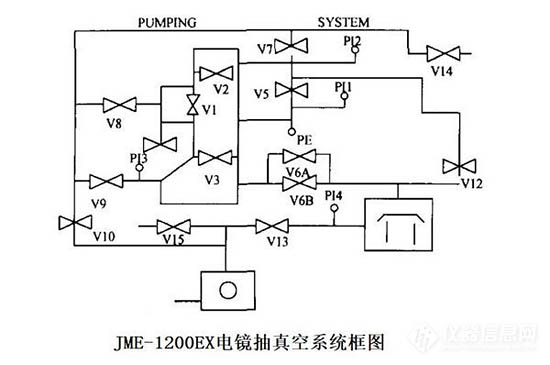

1、真空系統

故障一（JEM-1200EX）

【故障現象】：

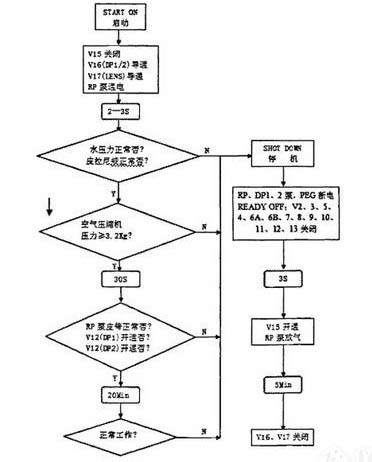

正常開機，只有V1閥～V3閥打開，其他閥均處于關閉狀態。一般情況下，開機30～40分鐘左右，真空?qǐng)D標顯示V1閥～V6閥打開，V12閥、V13閥打開，此時其他閥未打開，說明儀器不正常。再次開機偶爾可聽見鏡體內有異常聲音，屏幕提示PI-1：253，PI-2：187，PI-3：232，PI-4：126，此時V2閥、V3閥處于關閉狀態。檢查空壓機，壓力為3.65kg/cm2偏低。

【故障分析】：

分析氣閥壓力不足，導致氣閥開關不穩定。

【故障排除】：

打開空壓機，壓力加至4.8kg/cm2，再次開機，抽真空正常，各閥按儀器順序正常打開和關閉，儀器恢復正常運行。

故障二（JEM-1200EX）

【故障現象】：

打開電源啟動儀器，機械泵旋轉一周，然后迅速停止。

【故障分析】：

從故障現象分析，機械泵能旋轉一周，說明啟動電源沒有問題，機械泵旋轉要靠啟動感應傳感器來維持旋轉，問題可能在傳感器及控制系統，檢查真空系統未發現異常。

【故障排除】：

用備件傳感器更換，開機故障不變，因此重點放在檢查控制系統，打開控制系統檢查發現內部很潮濕，部分機械部件已生銹，問題根源應該就在于此。取下生銹部件進行除銹清洗，烘干并加一些潤滑脂防銹，清理控制器內部潮濕區域，安裝復原修理部件，通電開機機械泵恢復正常旋轉，故障排除。

小結：分析原因機械部件生銹導致機械動作受阻，使機械泵啟動困難被憋死，傳感器無感應信號最后保護電路動作，切斷工作電源。

故障三（JEM-1200EX）

【故障現象】：

開機抽真空機械泵（RP）運行正常，30秒后V12閥打開，隨即幾秒鐘后V12閥又關閉，機械泵停止保護狀態，5分鐘后儀器自動關機，無法工作。

【故障分析】：

儀器自動關機，說明某處異常進入保護狀態，循環水系統，空壓機系統，真空抽取系統都是重點檢查對象。

【故障排除】：

檢查循環水水溫、水流量正常。

檢查空壓機運行正常，壓力指示正常。

檢查負責低真空的機械泵（RP）運行正常。

檢查負責高真空的擴散泵（DP）情況，打開擴散泵發現加熱盤（爐）是冷的，用萬用表測量內部加熱絲已燒斷（正常為65歐左右），說明加熱盤已損壞。更換備用加熱盤，安裝復原擴散泵，檢查各部件及接線無誤后，重新開機經過40分鐘運行，各真空參數恢復正常，各閥門也按順序正常打開，儀器恢復正常工作。

小結：擴散泵加熱盤（爐）連續工作時間較長，加熱絲容易燒斷，需要經常檢查和維護，損壞后及時更換。

故障四（JEM-1200EX）

【故障現象】：

開機前面抽真空一切正常，當進行到打開V6a閥抽電照相真空時，結果真空度下降，V6a閥無法打開，自動回到前一級抽真空，反復循環真空度始終上不去。

【故障分析】：

由于前面抽真空沒有發現問題，在進行照相室抽真空時，真空度下降，分析照相室有可能存在泄漏。進行真空度泄漏檢測，結果照相室泄漏最快，由此判斷照相室確實存在泄漏。

【故障排除】：

照相室結構復雜，密封口較多，查找漏點較為困難。因此，根據先易后難的原則逐步檢查和排除故障部位。

1、清洗照相時門邊框及密封條，重新涂抹密封脂，開機故障不變。

2、清洗前端大觀察窗和兩側小觀察窗及密封條，重新涂抹密封脂，開機故障不變。

3、清洗照相室底部掃描附件，重新涂抹密封脂，故障不變。

4、檢查小熒光屏扳手組件密封情況，組件結構復雜，不好隨意拆卸檢查，臨時加工一個部件代替組件，開機故障不變。說明組件無泄漏問題，換回組件，重新涂抹密封脂。

5、檢查V3閥、V9閥真空泄漏率，工作正常未發現泄漏，

6、檢查照相室后蓋組件密封銜接處，臨時加工一個部件代替組件，開機抽真空V6a閥能正常打開，說明故障在后蓋組件上，仔細檢查發現組件上電極的絕緣材料老化開裂導致真空泄漏。用密封膠封住開裂部位，干燥后組件重新涂抹密封脂，安裝復原，開機抽真空運行恢復正常，故障排除。

小結：照相室是電鏡關鍵部位，真空要求很高，密封不良就會導致無法工作，因照相室的密封部位較多，應遵循先易后難的原則逐步檢查，否則有可能會擴大故障范圍，特殊部位可加工一些部件臨時替代進行密封，以便于故障部位的判斷，也能提高檢修效率。

故障五（JEM-1200EX）

【故障現象】：

電鏡開機時間很長， V3閥無法打開，熒光屏顯示PI-3電流值在40μA以上。（注：正常PI-3電流值應該≤40μA，各電鏡電流值略有差異，以安裝調試電流值為準。）

【故障分析】

因?yàn)橹挥蠵I-3電流值應該≤40μA時，V3閥才能打開。真空測量元件真空規（皮拉尼規）安裝在照相室內，更換樣品經常打開照相室，真空規經常接觸空氣，容易被污染，導致真空檢測靈敏度降低，PI-3電流值無法下降到40μA以下，所以V3閥無法打開。

【故障排除】：

開機照相室放氣，內部達到正常大氣壓后關機，從鏡筒下方取出真空規，用丙酮進行清洗，干燥后密封處涂抹密封脂，安裝復原，開機抽真空觀察PI-3電流值情況，電流降到40μA以下，V3閥正常打開，電鏡運行恢復正常工作，故障排除。

小結：真空規是檢測真空的關鍵傳感器元件，一般很難注意真空規本身是否有問題，PI-3電流值是否≤40μA是個關鍵點，如果始終大于40μA可考慮真空規是否異常。（注：如果PI-3電流值≤40μA時，V3閥仍無法打開，可微調TR11使IC11-H第13腳輸出為0電位，此時可打開V3閥。其他真空規均可通過PI-1、PI-2、PI-3、PI-4電流值來判斷是否存在故障。）

故障六（JEM-1200EX）

【故障現象】：

開機抽真空，真空指示PI-1、PI-2數值為250，PI-3數值為90，PI-4數值為110，20分鐘后，V2閥打開，V3閥打開，PI-1、PI-2數值為36，PI-3數值為67，10分鐘后，PI-1、PI-2數值均為0，V9閥、V10閥反復打開或關閉，V6a閥、V6b閥不能打開，真空表指針達不到綠區，“READY"燈不亮，儀器無法正常運行。

【故障分析】：

將鏡筒COL AIR和電子槍GUN AIR放氣， PI-1、PI-2數值均為250，完全放氣10分鐘后，PI-1、PI-2數值下降至0，關閉鏡筒COL AIR和電子槍GUN AIR開關，再次抽氣，30分鐘后，故障再次重現。分析原因電子槍和鏡筒的真空示值PI-1、PI-2數值在真空狀態下指示有誤，導致真空系統抽真空不能正常運行。（圖2）

【故障排除】：

在P-I1、PI-2數值為0時，調節電鏡真空線路板上的可調電阻。

（1）先調鏡筒COLUMN，VR8、VR10順時針為減少，逆時針為增加，慢慢調到PI-1數值為38停止；

（2）調電子槍GUN，VR6、VR7順時針為減少，逆時針為增加，慢慢調到PI-2數值為38停止；

（3）此時V6a閥打開，開始抽真空，V6b閥也打開，兩個閥交替打開/關閉抽真空，10分鐘后，V3閥打開，真空表指針達到綠區，“READY燈亮”，儀器恢復正常運行。

小結：PI-1、PI-2數值不穩定為0，導致電子槍和鏡筒抽真空不正常，通過調節PI-1、PI-2數值正常后，故障排除。

2、拍照系統

故障一（JEM-1200EX）

【故障現象】：

電鏡正常工作中突然高壓斷掉，控制臺上所有指示燈均熄滅，顯示屏也不亮了，但此時可以聽見照相室內的機械傳動機構，發出不停地機械傳動聲。

【故障分析】：

照相室有機械傳動聲，說明總電源并未斷掉，有可能是部分電源出故障了。由于故障時正常工作中突然出現的，而且涉及到控制臺所有指示燈及顯示屏。因此分析故障原因不是某一單元的局部電路導致的，應該出在公共電源部分。

【故障排除】：

經順著電源電路仔細檢查，結果發現+5V供電電源保險絲F19已經熔斷了，用同規格保險絲更換后，+5V電源恢復正常，指示燈和顯示屏也恢復正常顯示，故障排除，電鏡恢復正常工作。

故障二（JEM-1200EX）

【故障現象】：

在拍攝電鏡照片時，當按下“PHOTO”鍵后，底片不能停止在熒光屏下面，而是直接由分配盒進入接收盒，即出現跳片現象。

【故障分析】：

該故障有可能屬于機械故障，也有可能屬于電路故障，可以依次進行檢查維修。

【故障排除】：

先檢查機械部分，照相系統的機械出送部分由電機和齒輪轉動機構組成，從外觀上看機械傳動系統無異常。電機的啟動和停止是由照相室里微動開關K1、K2控制，若K1、K2失控將導致出送系統故障，打開照相室取下照相機，檢查K1、K2，發現K1失靈，K2正常，K1更換一個同規格的微動開關，開機照相功能恢復正常，不再有跳片出現，故障排除。

故障三（JEM-1200EX）

【故障現象】：

底片上圖像信息顯示正常，但底片底部的數字信息顯示空白。

【故障分析】：

分析底片本身不存在問題，問題可能出在光路系統或電路系統，這兩個系統是重點檢查對象。

【故障排除】：

先檢查光路系統，打開照相室，檢查照相室內折射棱鏡，光路無阻擋現象，說明光路正常。再檢查電路系統，取下照相室小熒光屏，按下“PHOTO”鍵發現無光亮，檢查熒光屏燈絲是亮的，懷疑故障在熒光屏電路部分，檢查“CAMERA CRT PB（照相熒光屏控制電路板）”電源±15V、±6V正常，用試電筆靠近高壓包試電筆點亮，說明有高壓輸出，高壓電路正常，當測量預加速極G2無電壓，關機檢查電路板高壓包附近元件，檢測發現有一個二極管D3短路，檢查其他元件未發現異常，取下D3再次測量仍然短路，用同一型號二極管更換，通電試機熒光屏有亮光了，安裝復原小熒光屏，進行拍照操作，底片數字顯示恢復正常，故障排除。

故障四（JEM-1200EX）

【故障現象】：

底片曝光結束后底片無法自動收回到底片盒，偶爾底片能收回到底片盒。

【故障分析】：

由于工作不穩定，故障也是隨機出現的，判斷機械傳動裝置可能存在卡滯現象，也可能電路某部存在接觸不良現象。

【故障排除】：

檢查機械系統各部件傳動良好，未發現卡滯現象，檢查“PHOTO”按鍵用萬用表測量觸點有不穩定現象，懷疑按鍵使用時間較長和操作頻繁，造成接觸不良，更換一新按鍵，開機測試，底片能順暢自動回到底片盒，故障排除，儀器恢復正常工作。

小結：當發現按鍵接觸不良應及時更換，使用年限較長和頻率過高的其他按鍵也存在同樣問題，也應及時更換。

故障五（JEM-1200EX）

【故障現象】：

觀察室中調焦用小熒光屏失靈，搬動其手柄時，小熒光屏無法移動，大熒光屏在按下照相按鍵時上升不到位，無法進行拍照。（圖3）

【故障分析】：

初步判斷似乎是大熒光屏升降電路出故障，但通過電鏡使用情況了解，近期使用頻繁，有生手參與操作，懷疑生手操作不熟練，可能未嚴格按操作規程操作，在搬動小熒光屏手柄時動作不規范，用力過猛，造成手柄部件損壞。

【故障排除】：

拆下觀察室前的玻璃窗，發現固定小熒光屏移動手柄的兩個定位銷釘松動錯位，使小熒光屏不能移動，同時也卡住了大熒光屏的升降，使大熒光屏無法升到正常位置，重新調整并擰緊兩個定位銷釘，開機大小熒光屏功能恢復正常工作狀態，故障排除。

小結：照相室出故障不要盲目判斷故障是電路問題，先要了解電鏡的使用情況并加以分析，可以減少維修時間和少走彎路。

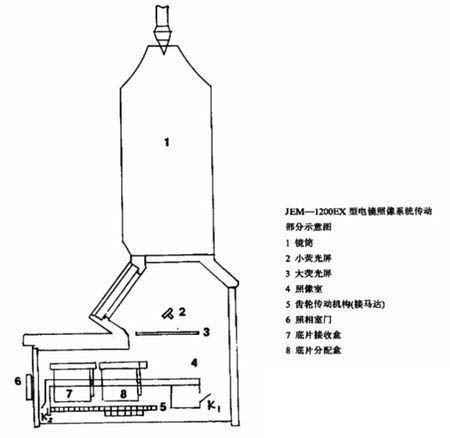

圖3 JEM-1200EX電鏡照相室結構示意圖

故障六（JEM-1200EX）

【故障現象】：

第一次按“PHOTO”鍵時，能聽見電機傳送底片夾的聲音，但第二次按“PHOTO”鍵時，大熒光屏并不抬起，底片無法被曝光，在傳送底片夾時同時伴有蜂鳴器“滴滴”報警聲。反復操作，故障不變。

【故障分析】：

第一次按“PHOTO”鍵時，計算機發出驅動指令，電機開始轉動，底片夾傳送到位停止后，第二次按“PHOTO”鍵時，計算機發出拍片指令，如果底片夾傳送不到位，就無法執行拍片動作。由于底片夾傳送異常并伴有報警聲，說明此程序執行無法完成操作。嫌疑重點在底片夾傳送機構。

【故障排除】：

關掉電源，轉動照相室手柄放氣，照相室門自動打開，底片盒架拉不出來，說明底片夾被卡住了。用拇指按住盒架左側可活動突桿桿頭，輕輕往里按幾次，直到底片夾回到底片盒內，拉出底片盒架并取出兩個底片盒。在暗室打開供片盒，發現最上面的底片夾裝反了，繼續檢查其他底片夾均安裝正確，未發現裝反現象，及時將錯裝底片夾更正重裝，仔細檢查底片夾其他方面，確認安裝無誤后，再裝回照相室，開機抽真空，待真空正常后，按“PHOTO”鍵，底片夾傳送正常無卡住現象，再按“PHOTO”鍵拍片也恢復正常了，故障排除。

小結：由于底片夾裝反，底片夾在傳送過程中被卡住，導致無法拍片進行。因?yàn)榈灼瑠A是在暗室安裝，在操作時視線不是很清晰，若不注意就容易裝錯底片夾。所以在安裝完后一定仔細檢查是否正確和到位，否則工作馬虎就會帶來不必要的麻煩，甚至有可能會造成儀器的損傷，因此工作時一定要認真負責，避免出錯。

故障七（JEM-1200EX）

【故障現象】：

照相時無法從供片盒中取出底片。表現為第一次按下“PHOTO”鍵，沒有聽見底片傳送機構運轉聲音，R1熒光屏顯示底片余數無變化，“PHOTO”鍵指示燈沒有亮。

【故障分析】：

按下“PHOTO”鍵，熒光屏無反應，“PHOTO”鍵指示燈也沒有亮，沒有傳送機械運轉聲音，幾個現象同時發生，說明電路出故障的可能性較大，重點在檢查電路控制系統。

【故障排除】：

檢查電源單元控制繼電器RY1的207端子對地電壓為0（正常為-12V），說明低壓直流供電無電壓。檢查照相單元CU-1的1、2端交流供電電壓為0V（正常為100VAC），沿供電線路檢查PS電源板保險絲F1（1A）發現已熔斷，更換1A新保險絲后，開機，按“PHOTO”鍵，取片機構運行恢復正常，無法取片故障排除。

故障八（JEM-1200EX）

【故障現象】：

有時候出現不送片現象，故障表現為底片曝光后仍停留在熒光屏下方曝光位置，不送入收片盒，取片和拍片程序能正常工作，但不曝光后熒光屏回落到水平位置時，“PHOTO”鍵指示燈仍然點亮，R1熒光屏顯示底片余數無變化，沒有聽見底片傳送機構運轉聲音。

【故障分析】：

“PHOTO”鍵指示燈仍然點亮，沒有機械傳送聲音，說明傳送電機沒有工作，底片沒有被傳送，所以熒光屏底片余數無變化，重點檢查傳送電機控制系統。

【故障排除】：

因故障時有時無，懷疑某處存在不穩定現象，先切斷燈絲電流，將有控制面板上的自動曝光改為手動曝光，反復按幾次 “PHOTO”鍵，直到能聽見底片傳送機構機械傳送運行，此時底片可送入收片盒。

拆開鏡筒右側底臺蓋板，可見熒光屏電機M2和測角電位器VR，拆下電機M2聯動皮帶輪，將皮帶清洗干燥后待用安裝，此時將熒光屏在水平位置為0時，安裝回皮帶，開機調VR直到熒光屏運行及底片送入收片盒為止。再進行取片操作，不再出現不送片現象，故障排除。

小結：儀器工作時間較長，電機皮帶長期摩擦，出現打滑現象，造成VR錯位，導致出現不送片故障。

故障九（JEM-1200EX）

【故障現象】：

底片上的底片號及說明字符因曝光過度而模糊不清。

【故障分析】：

曝光過度說明可能是①曝光時間過長，②亮度過大，③熒光屏本身問題。

【故障排除】：

檢查曝光時間沒有問題，熒光屏亮度由電路控制，于是先調CAMERA CRT PB的VR7和VR8無效，測+|15V正常，測CRT柵極G1電壓正常，懷疑CRT陰極與柵極G1的絕緣下降或電壓過高，導致曝光時亮度過高，曝光結束（TR2截止）后，CRT亮度不能立即關閉，延長了曝光時間，引起字符曝光過度。根據CRT工作原理，陰極與柵極壓差越小亮度越低，柵極電壓已固定不可調，所以決定采用降低燈絲電壓（即降低陰極電子發射能力）來降低亮度，經試驗將燈絲電阻（33歐）增加到56歐，CRT曝光字符清晰，恢復到正常狀態。

小結：儀器工作時間較長，CRT電路工作點發生偏移，在調節無效情況下，根據工作原理可做適當小改動，達到恢復正常之目的，也不失為一種巧修故障的方法。

3、樣品系統

故障一（JEM-1200EX）

【故障現象】：

在裝有側插式測角儀的電鏡中，樣品桿上的指示器能旋轉，但樣品無法轉動。

【故障分析】：

樣品桿與樣品更換架(B)的相對位置不吻合，使電鏡載網與旋轉塊未能靠近。

【故障排除】：

重新安裝樣品及載網，并使電鏡載網與旋轉塊靠近，開機樣品恢復正常轉動。

小結：將樣品桿放在樣品桿座上時，一定要將樣品桿上放置樣品的位置，對準樣品座上面的樣品架（B），并且樣品桿應與樣品架（B）靠緊，不能留有空隙，否則當裝入樣品時有可能使樣品與樣品桿上的旋轉模塊接觸不良，出現只是旋轉模塊轉動，樣品不隨其轉動的現象。（圖4）

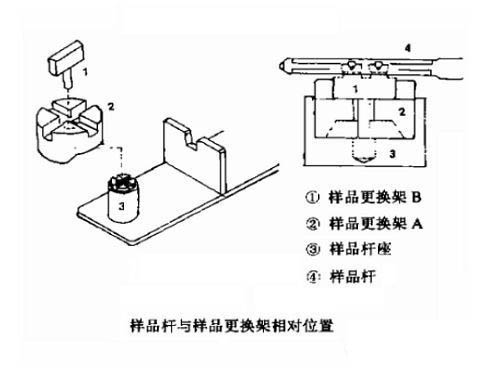

圖4 樣品桿與樣品更換架(B)的相對位置

故障二（JEM-1200EX）

【故障現象】：

樣品只能朝一個方法旋轉或傾斜運動。

【故障分析】：

樣品旋轉桿電機驅動樣品進行傾斜和旋轉運行，由兩組腳踏開關控制，出現樣品只能單向運動，分析某組腳踏開關使用頻繁，加上維護不佳，內部觸點存在接觸不良或損壞。

【故障排除】：

拆開兩組腳踏開關，發現開關已嚴重磨損和氧化，導致開關接觸不良，為了可靠運行，同時更換兩組新腳踏開關，安裝后開機單向運行現象消失，故障排除。

故障三（JEM-1200EX）

【故障現象】：

踏動腳踏開關時測角儀電機動作，但樣品桿內的電機不動作。

【故障分析】：

連接樣品桿的插頭必須插入測角儀的插座上，此時用腳踏開關才可控制樣品桿傾斜的旋轉運動。如果樣品桿與測角儀的連接插頭未插好或接觸不良，就可能導致樣品桿電機不轉動。

【故障排除】：

檢查樣品桿與測角儀的連接線良好，檢查插頭發現有些松動，重新插緊后，開機測角儀電機和樣品桿電機均能正常運行。

故障四（JEM-1200EX）

【故障現象】：

樣品安裝良好，腳踏開關良好，踏動腳踏開關時樣品能運行，但運行很慢或根本不動。

【故障分析】：

樣品電機受控于電路，電機速度是可調的，分析調節速度旋沒有到位。

【故障排除】：

找到位于電鏡工作臺鏡筒左下方的樣品傾斜、旋轉速度調節旋鈕，發現旋處于緊靠零位處，將旋調節到適當位置，使樣品恢復至正常運行狀態，故障排除。

4、高壓、電源系統

故障一（JEM-1200EX）

【故障現象】：

電鏡工作正常，高壓突然跳掉，電子束束流和偏壓指示燈不亮，其余指示燈完全正常。將電鏡電源關閉一段時間后，再開機，工作20多分鐘后，又重復出現掉高壓故障。

【故障分析】：

從故障現象分析，與電鏡沒開電源時的狀態基本相同，估計故障出在透鏡電源部分。由于出現周期性故障復發，也有可能是某種原因?qū)е码婄R發生過載或過壓保護狀態。

【故障排除】：

首先檢查透鏡電源保險絲是好的，說明未發生電源過載故障，電源應該是沒有多大問題。進一步分析其他原因，看電鏡是否處于保護狀態。由于故障不是馬上出現，電鏡能正常工作20多分鐘，可以推斷是電鏡的某個部件在工作一段時間后，受溫度影響而發射變化出現異常。電鏡的一些部件（如鏡筒內部物鏡線圈和擴散泵）是用冷卻水來控制的，如果冷卻水供給系統有故障，就會降低冷卻作用，使有關部件溫度過高，溫度超溫開關（傳感器）動作時電鏡處于被保護狀態，因此重點檢查冷卻水循環水器是否正常。

檢查冷卻水循環水箱的水溫控制器指示不對。一般水溫控制在18-20℃，而這時溫度指示器是27 ℃，顯然溫度過高，冷卻水的冷卻作用降低，電鏡處于保護狀態，將指示器重新調至18℃，鏡電恢復正常工作。

故障二（JEM-1200EX）

【故障現象】：

電鏡“READY”燈不亮。高壓不能加上，電鏡無法工作。

【故障分析】：

電鏡“READY”燈不亮，分析可能是真空度不足，電子槍氣體室的氟利昂氣體壓力偏低及電子槍上相連的微動開關短路等原因。其中最大的可能性是的氟利昂氣體壓力偏低，因?yàn)樵搲毫﹄S著電鏡使用時間會慢慢降低的。

【故障排除】：

首先檢查真空度是正常的，電子槍微動開關也是好的，但此時電子槍氣體室氟利昂壓力低于1.7（壓力表指示值），根據手冊“6-3-1”章節介紹，其壓力低于1.7時需及時補充氟利昂。經補充氟利昂氣體使壓力升至到1.7以上，電鏡“READY”燈點亮，電鏡恢復正常工作。

故障三（JEM-1200EX）

【故障現象】：

電鏡開機十幾分鐘后自動停機，過一段時間再開機，十幾分鐘后電鏡又自動停機。

【故障分析】：

電鏡能正常開機，說明系統運行正常，運行一段時間后，某處存在異常導致電鏡進入保護狀態而自動停機，重點在各個保護系統以及保護裝置上。

【故障排除】：

首先檢查空壓機壓力指示正常，超壓保護裝置正常。再檢查冷卻循環水系統，發現水泵沒有運行，用萬用表測量水泵工作電壓正常，懷疑水泵電機有故障，關掉電源，測量水泵電機線圈電阻為無窮大，繼續檢查結果發現電機線圈一根外接引線被腐蝕斷掉了，用電烙鐵重新焊上，檢查其他無誤后，開機冷卻循環水泵恢復正常運行，不再出現十幾分鐘后自動停機現象。故障排除電鏡恢復正常工作。

小結：由于冷卻循環水泵沒有工作，冷卻水無法在機內循環流動，機內溫度升高，當循環水溫超過60度時，水溫超溫保護控制器啟動，切斷工作電源，自動保護電鏡不受損害。

故障四（JEM-1200EX）

【故障現象】：

觀察樣品時，高壓加到100KV出現高壓放電現象，能聽見“噼啪”打火的聲音，退回高壓后，再慢慢加高壓到50KV時再次出現高壓放電現象，儀器無法正常工作。

【故障分析】：

正常情況下高壓在120KV內是安全的，在低于此范圍不應該出現高壓放電，由于放電現象出現，分析應該是高壓系統某處絕緣不良，導致出現高壓放電打火發生。重點在與高壓系統相關的部件存在故障。

【故障排除】：

首先打開電子槍系統，將燈絲、陽極帽等金屬部件及陶瓷部件進行徹底的清洗，有碳化發黑處用金相研磨膏進行精細打磨，在清洗烘干，試著開機抽真空，結果仍有打火現象，仔細聆聽和觀察發現打火聲來自高壓電纜與電子槍連接處。將高壓電纜從高壓箱中取出，用2500V兆歐表進行絕緣檢測指示為無窮大，說明電纜并未擊穿，在拔出高壓電纜與電子槍連接頭，仔細檢查發現電纜頭側面絕緣膠皮上有一條細細的燒痕，與其對應陶瓷部件上也有一個燒痕，罪魁禍?zhǔn)拙驮谶@里。

用小刀輕輕地刮掉電纜上的燒痕，清洗掉殘漬污物在烘干，再涂抹高壓硅脂。用研磨膏打磨陶瓷部件上的痕跡，清洗烘干。將高壓電纜安裝復原，通電試機，抽真空到位后，慢慢加高壓30KV，無打火現象，工作一段時間，再加高壓50KV，仍未發生打火現象，工作一段時間后，最后加高壓100KV，仔細觀察和細聽，再未出現放電打火現象。儀器運行正常，故障排除。

小結：為了儀器運行安全可靠起見，開先在50KV下連續數小時拷機，再加高壓100KV連續工作數小時，以達到儀器的穩定狀態。

故障五（JEM-1200EX）

【故障現象】：

當按下“HT”按鍵時，暗電流很快升高超過250μA，隨后儀器進入自動保護狀態。

【故障分析】：

分析高壓暗電流過流保護，故障可能出現在電子槍室、高壓電纜及高壓箱的部件。重點檢查高壓部件及相關系統部件。

【故障排除】：

檢查電子槍室及高壓箱氟利昂氣體，氣壓正常。斷開高壓電纜與高壓箱的連接，通電發現暗電流仍然很高，判斷高壓箱存在故障。先檢查高壓箱外圍電路，HT OSC PB高壓發生器電路板，HT BLC PB高壓保護電路板，HT STAB PB高壓定值控制電路，由于有高壓存在并能產生自動斷電保護動作，說明高壓發生器電路板和高壓保護電路板能正常工作，出故障概率較小。估計故障多半在高壓定值控制電路板上，拔下HT OSC PB電路板和HT BLC PB電路板插頭，測量HT STAB PB測試點TM4電壓75V異常（正常是120KV時為50.5V），調節VR2電壓無變化，說明有元件損壞。

關機沿TM4電路檢查，發現TR3有問題，焊下TR3測量b-c極已經開路，確認TR3已壞，更換同型號三極管，開機測量TM4電壓恢復正常，調節VR2電壓有變化，TM4電路已修復。停機插回HT OSC PB電路板和HT BLC PB電路板插頭，清洗電纜接頭烘干重新安裝好，開機試驗暗電流正常，接通燈絲電源，光束良好，說明高壓電纜和電子槍室完好，故障排除，儀器恢復正常運行。

故障六（JEM-1200EX）

【故障現象】：

電子束流不穩定，在80KV電子束流增加到73μA（暗電流為46μA），工作兩小時后束流下降至58μA（暗電流仍為46μA），同時亮度變暗。

【故障分析】：

該故障涉及控制單元及電路較多，分析由于電子束工作不穩定，重點在電源、高壓及燈絲電路單元。

【故障排除】：

拔出高壓電纜與鏡筒連接一端，將1歐電阻模擬燈絲等效電阻與串接電流表到高壓電纜末端組成回路，（注：此時LEN POWER SUPPLY ON，按下HT鍵，HT顯示為00，順時針調節FILAMENT旋鈕到底。）剛接通時電流表指示為3.317A（正常為3.4A～4A）偏低，5分鐘后上升至3.36A，此后慢慢下降，30分鐘后降至3.298A。說明燈絲電流偏低且不穩定，仔細檢查發現HT單元高壓調整管、功率放大管TR1～TR5和燈絲單元供電三極管TR8、TR9管都發熱較高，檢查HT OSC PB的高頻大功率三極管TR10、TR11也發熱嚴重。由于檢查元件較多，采用替換法逐個替換試驗，當更換高頻大功率三極管TR10、TR11后，電子束流恢復穩定，故障排除，儀器恢復正常工作。

小結：故障原因是功率三極管熱穩定性不佳，導致電子束流不穩定。 在不確定某個元件出故障時，可采用替換法試驗，逐步排除故障元件，操作雖然麻煩一些，但這種維修方法是可行的。

故障七（JEM-1200EX）

【故障現象】：

電鏡燈絲不加熱。表現為高壓正常，調節FILAMENT旋鈕束流顯示不變。

【故障分析】：

燈絲不加熱，分析重點在燈絲電路系統，燈絲電路由燈絲變壓器，燈絲供電電源，電源振蕩器，功率放大器，電源過濾器組成。

【故障排除】：

檢查燈絲高壓電纜未發現接觸不良，旋轉FILAMENT旋鈕時，測HT OCS PB的PS端電壓隨之改變正常，測高頻振蕩器輸出有矩形（1/2占空比）振蕩脈沖正常，檢查發現功率放大器三極管集電極散熱器固定螺絲松動了，繼續檢查發現高壓箱內二級濾波電阻及電容固定螺絲也松動了，將所有松動螺絲擰緊，開機調節FILAMENT旋鈕束電流隨之變化，故障排除儀器恢復正常工作。

小結：由于儀器長期工作內部發熱受熱脹冷縮影響，導致固定螺絲松動造成接觸不良，儀器無法正常工作。所以說儀器散熱是個值得思考的問題。

故障八（JEM-2000EX）

【故障現象】：

電鏡供電電壓偏高，穩壓電源輸出無法調節，處于失控狀態。

【故障分析】：

分析電鏡工作電源不穩，重點在交流穩壓器供電系統。

【故障排除】：

檢測外部供電電源220VAC正常，測交流穩壓器輸出電壓250VAC，偏高而且不可調，說明故障在穩壓器內部，打開穩壓器發現伺服電機發熱，轉動機構被卡死，拆掉電機檢查發現電機有一端油封軸承磨壞，更換新軸承后電機修復，獨立通電檢查電機運行良好。裝回電機通電發現只能朝電壓上升方向轉動，電壓下降方向轉動機構打滑空轉。

拆下整套轉動機構，該機構為四級減速三齒輪構成，三個齒輪由兩塊銅夾板固定，檢查支撐三個齒輪轉動軸的三對孔變形，齒輪咬合產生松動，當電壓上升時齒輪軸心位置正常，電壓下降時齒輪軸心產生偏心，導致只能上升不能下降故障。

因整套機構更新價格昂貴不合算，決定自行修理，用高分子材料和高級金屬固化膠將三個變形孔填補，待干燥凝固后重新打孔，再安裝好固定銅夾板，復原轉動機構，通電穩壓器輸出電壓正常且可調，將電壓調至220VAC，輸出電壓穩定不變，到此穩壓電源故障排除恢復正常工作。

小結：電鏡安裝時間較長，電網電壓不穩定，穩壓器長期頻繁運行，機械磨損嚴重，導致失控故障。

故障九（JEM-2000EX）

【故障現象】：

電鏡工作時經常出現電子束閃動，在120KV下也時常出現閃動，暗電流68μA偏大，隨著電壓升高至160KV時閃動加劇，高壓跳閘保護停機。

【故障分析】：

分析故障可能有：電子槍文氏帽和陽極存在污染放電，高壓箱內部某部件放電，燈絲電路及加速管電路故障等。

【故障排除】：

1、檢查高壓箱內電路，拆除高壓電纜，用示波器檢測TM7端子（圖4）波形穩定性，加速電壓增加過程中，暗電流基本變化符合標稱值，反復升壓降壓持續一段時間，均未發現電子束閃動和暗電流增加情況，基本排除高壓箱內部放電故障。

2、檢查電子槍系統，先更換新燈絲，對燈絲架和文氏帽進行清洗，重新安裝。檢查發現高壓電纜與電子槍外殼接觸端部表面有放電痕跡，將放電痕跡清洗并清除掉，并在端部表面均勻涂敷絕緣硅膠。電子槍安裝后復原后，開機升壓電子束仍然不穩。繼續檢查電子槍其他部件，檢查到電子槍導入部和燈絲交換部發現表面有污漬，并伴有放電現燒焦?fàn)睢?

將電子槍固定座拔出后發現外表導電膠固化不均勻，且發現有粉末狀附著物。將放電污漬及粉末徹底清洗，將電子槍固定座重新涂敷導電膠后，重新安裝電子槍。將離子泵和鏡筒烘烤完畢后，升壓至80KV暗電流仍偏大，20分鐘后電子束發生閃動。

3、檢查加速管電路，用兆歐表測的加速管分壓電阻為500MΩ～600MΩ（正常為800MΩ）偏低，更換新分壓電阻。繼續檢查發現電子槍引入高壓電纜的接線柱絕緣子上有放電痕跡，將放電痕跡清除掉，再將電子槍重新裝配好。開機抽真空，加電壓，并觀察暗電流變化，80KV加束流未發生電子束閃動，100KV也未發生電子束閃動，且暗電流均為正常。工作一段時間后未發現異常，升壓至180KV工作正常，未出現閃動現象。由此證明，電鏡電子束閃動故障已排除。

小結：經更換燈絲及分壓電阻，并徹底清洗了高壓電纜相關部件的放電痕跡，排除了故障。分析原因暗電流增加是加速管分壓電阻減小所致，系統多處放電是造成閃動的禍根。

圖5 JEM-2000EX高壓箱部分電路（TM7高壓端子）示意圖

故障十（JEM-2000EX）

【故障現象】：

電鏡在170KV狀態下正常，在降至160KV（未關閉電子束）過程中，聽到高壓方向有一響聲，隨即束流下降至19μA（正常為80μA），顯示屏顯示為160KV，立即停機。休息一段時間后，重新開機，從20KV開始升至40KV，束流指示從10μA升至19μA，過程穩定，繼續升高壓，束流指示不再發生變化。

【故障分析】：

結合電路分析，故障可能出現的部位有計算機控制系統，束流測試系統，高壓發生器系統。

【故障排除】：

1、計算機控制系統，計算機熒光屏顯示高壓值隨升壓開關波動而升高，但實際上計算機控制給出的振蕩系統的電壓并未升高，用萬用表測量計算機設定值電路板HT STAB PB的TM4（MT ES）對地電壓，每升高2KV，該點電壓呈線性比例對應升高0.15V，說明計算機高壓值設置系統工作正常。

2、束流測試系統，計算機控制輸出電壓受高壓箱內反饋電壓作用并輸送給高壓發生器，高壓發生器振蕩電壓送至高壓箱內變壓器。用萬用表測高壓發生器電路板HT OSC PB的HT PS點對地電壓，從20KV到40KV升高過程正常，繼續升高計算機顯示屏顯示電壓918V不再升高。拔下高壓電纜和反饋線后轉換開關S1至手動方式M（正常為自動方式A）重新測量，結果電壓不再受反饋信號作用，可以正常升高，說明束流測試系統正常，高壓供電電壓正常。

3、高壓發生器系統，打開高壓箱檢查高壓箱內RC濾波部件正常，用兆歐表逐個檢查高壓變壓器輸出倍壓整流高壓硅堆，發現最高一級的一只高壓硅堆參數不穩定，同時發現高壓箱內有放電斑點，證實故障可能在高壓箱內。更換一只新高壓硅堆，并清除掉放電斑點，再用石油醚將高壓箱內不徹底清洗一遍，烘干充入氟利昂保護氣，開機電鏡恢復正常運行。

小結：打開高壓箱要慎重，高壓箱一般情況下盡量不要打開，非要打開時一定要按操作規程進行操作，注意操作安全，絕對保持高壓箱內清潔，工作環境要做好防塵和除塵處理。

5、其他系統

故障一（JEM-1200EX）

【故障現象】：

儀器在正常觀察中，由于天氣打雷閃電引起突然停電，再開機時發現打印機不停輸送打印紙，其他均未發現異常。

【故障分析】：

從故障現象看，故障在打印機系統，或打印機相關的驅動電路及打印機街口單元。按下鍵盤打印鍵，打印功能完全顯示在顯示屏上，由此判斷電鏡打印功能是正常的。

【故障排除】：

關閉打印機接口電路板的電源，打印機仍然不停地送紙，從而判斷故障出在打印機本身，故障發生在打印機驅動電路板（PTR DRVER PB），通過對電路的分析，故障極有可能出現在馬達驅動電路上，而馬達驅動電路又由三個三極管TR15、TR16、TR17（2SA1051）組成。用萬用表分別測量三個三極管，結果發現TR17的CE間被擊穿短路，由于無同型號三極管，故用2SA733替換2SA1051更換后，打印機恢復正常功能，故障排除。

故障二（JEM-1200EX）

【故障現象】：

打開主機電腦小顯示屏上顯示“FC ITF PB Error”，5分鐘后出現亂碼或錯誤信息，按“PAGE”鍵無法翻頁，停留在初始頁面上。按復位鍵也無法復位，重啟主機仍然出現亂碼。

【故障分析】：

因?yàn)殚_機時出現亂碼，分析可能是某些初始化參數設置異常，或儀器工作一段時間后某些參數發生漂移，使開機程序進入死循環。

【故障排除】：

1. 按CTRL+A，屏幕左上角出現“＊”；

2. 按REST回車；

3. 極靴設置：按PP=SAP，D，回車；

4. 高壓設置：按HT=1.0，回車；

5. 靈敏度設置：按SE=10，回車。

經過以上操作，重新設置輸入?yún)?shù)，重新開機不再出現亂碼及錯誤數據，開機初始化顯示亂碼故障排除，電鏡恢復正常工作。

故障三（JEM-1200EX）

【故障現象】：

儀器開機抽真空運行一切正常，但電腦顯示錯誤信息提示“FC ITF PB Error”（功能內部接口電路板出錯），儀器右面板各鍵指示燈全亮，按鍵盤復位鍵和其他鍵均無反應，呈“死機”狀態。

【故障分析】：

儀器正常是開機幾秒鐘后電腦顯示各參數的初始狀態，此次儀器顯示錯誤提示，說明電腦在自檢過程中某處或某個部件出現功能喪失，提示該部件存在故障，儀器電腦控制系統由多快電路板組成，重點在這些電路板上。

【故障排除】：

首先對各電路板插接部位及接口進行清洗，重新插上故障并未改善，因?yàn)閮x器右面板各鍵指示燈全亮，懷疑控制右面板的電路板“R PANEL ITF PB”（右面板內部接口印刷電路板）有問題，在沒有專業檢測設備的情況下，只好逐一取下電路板各集成塊進行單獨檢測，當檢測一塊型號為“7406”IC時，結果顯示集成塊功能不正常，換上一塊新購的“7406”集成塊，安裝復原電路板，開機電腦自檢通過，不再出現錯誤信息提示，右面板各鍵指示燈全亮故障也消失，儀器恢復正常工作，故障排除。

故障四（JEM-1200EX）

【故障現象】：

正常開機5分鐘后，自動關機，重新開機反復出現5分鐘自動停機。

【故障分析】：

電鏡的工作環境要求在18℃～25℃范圍，由于天氣炎熱現場環境溫度為29℃，高于儀器工作環境溫度，分析可能是環境溫度過高，儀器內保護程序啟動，使儀器自動停機。

【故障排除】：

在電鏡室安裝空調，將室溫控制在18℃～25℃，電鏡開機進入正常工作狀態。5分鐘自動停機故障消失。

故障五（JEM-1200EX）

【故障現象】：

開機抽真空正常，但暗電流只有十幾微安且不穩定，也不隨加速電壓標稱值改變而改變，圖像亮度很暗。

【故障分析】：

暗電流低是加速電壓低的表現，加速電壓受控于HT OSC PB，HT STAB PB，HT UNIT PB，重點在此三塊電路板上。

【故障排除】：

檢查HT OSC PB，測HT OSC PS電壓為5V左右，正常為38V（加速電壓80KV標稱值）。該電壓受控于HT STAB ES電壓。

檢查HT STAB PB，測HT STAB ES電壓為33.7V正常，檢查HT UNIT PB，測三極管TR11，TR12工作正常.

測三極管TR13工作狀態，此為高壓發生器過流保護三極管，結果已導通，說明高壓發生器過流保護了。此電流受控于VR1可調電阻，試著微調TR1結果暗電流恢復正常了，加速電壓及圖像亮度也正常了，故障排除儀器恢復正常工作。

小結：儀器工作時間較長，加上環境變化等因素，TR1可調發生阻值變化，或觸電接觸不良，導致電流過大，高壓發生器過流保護電路啟動，使儀器無法正常工作。

故障六（JEM-2000EX）

【故障現象】：

左控制面板（L1）偏壓方式（BIAS MODE）的粗調旋鈕數字上升至9以后，數字不能降下來。

【故障分析】：

偏壓方式是用于調節電子槍偏壓的，是通過高壓箱（HT TANK）中的偏壓可變電路實現的，偏壓電路可使文氏帽上的電位低于燈絲尖上的電位，并由此改變偏壓，從而調節輝度和束流。由電路原理分析主要檢查偏壓可變電路。

【故障排除】：

偏壓可變電路由C39、R24、VR1、VR2、D54～D56等組成，C39的作用是吸收VR1、VR2產生的噪音，D54～D56是保護文氏帽放電泄流作用的，VR2與微動開關S1及電機MO1是聯動的，有陪你關于偏壓粗調，同理VR1與微動開關S2及電機MO2也是聯動的，用于偏壓細調。VR1、VR2的阻值增加，S1、S2的變小。用控制板（L）上的偏壓開關細調（VR2）驅高壓箱內動電機MO2偏壓電阻有變化，說明細調正常。粗調（VR1）S2與MO2不正常，打開高壓箱檢查發現電機MO2轉軸已走到頭在限位開關S1位置無法反回。仔細查看結果是電機轉軸鎖緊螺絲松了，造成轉軸打滑無法運轉了。重新緊固螺絲，粗調偏壓調節恢復正常，旋鈕數字升降也恢復正常。

故障七（JEM-2000EX）

【故障現象】：

電鏡正常使用中，圖像像散突然增大，更換物鏡光闌孔，圖像像散無變化，按下控制面板上的OBJ STIG1鍵或OBJ STIG2鍵，調節DFE X Y圖像像散也無法消除，計算機顯示屏顯示物鏡消像散線圈電壓值變化范圍始終處于正值，電鏡自檢熒光屏顯示“DEF PB ERROR”。

【故障分析】：

電鏡消像散電路（圖5）大致可分為輸入電路，控制板接口電路，計算機控制電路，計算機接口電路，數字鎖存及D/A轉換電路，比較自檢電路，消像散控制電路，消像散驅動電路及消像散線圈等組成，其消像散線圈電流的變化是通過調節面板上的DFE X Y來控制的。重點在消像散控制電路系統。

【故障排除】：

消像散電路控制電路主要是控制消像散放大電路的輸入通道接受來自計算機的各種控制信號，并執行這些信號以達到控制消像散線圈的目的。消像散驅動電路主要是由差分放大電路組成，信號被功率放大直接驅動消像散線圈。先在120KV加速電壓條件下，檢測消像散器及合軸用的各電源電壓，測TP10、TP12電壓為+5V，TP11、TP13為-5V。

再對數據鎖存及D/A轉換電路進行檢測，旋轉控制面板上的SHIFT X順時針方向到底，然后再逆時針方向到底，分別對集成電路IC01A、IC02A、IC03A、IC7及DEF LENS ITF PB的IC3J（7407六緩沖器/驅動器）測量，當檢測到IC03J-8腳電位為0，9腳電位也為0，IC03J有問題，更換一塊7407集成塊，測量IC03J-8腳、9腳電位，調節OBJ STIG1鍵或OBJ STIG2鍵，變化范圍為X：+2.09V～-1.59V，Y：+1.84V～-1.85V，物鏡消像散電路恢復正常，故障排除。

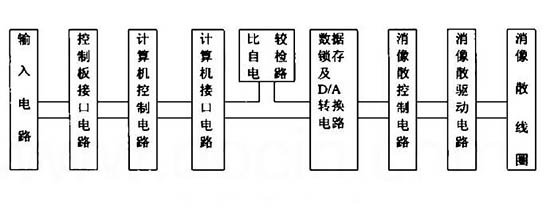

圖6 JEM-2000EX電鏡消像散電路框圖

故障八（JEM-2000EX）

【故障現象】：

開機2～3秒內自動停機（圖6）。在2～3秒內V15閥放氣，顯示機械泵已工作，V16閥打開，操作面板各鍵指示燈由暗到亮閃爍一下，然后恢復到常態。

【故障分析】：

出現開機2～3秒內自動停機的原因有如下幾個可能。

① 機械泵供電故障不能啟動，引發停機。

② 冷卻水壓力不足，壓力繼電器不吸合，S1（RP）、S2（DP）觸點開路，造成停機。

③ 真空測量皮拉尼規插座松動接觸不良，導致停機。

【故障排除】：

① 在PAGE-3上顯示V15閥亮，檢查PS UNIT F6指示燈亮，確認機械泵供電電路保險絲F6熔斷，機械泵不運轉導致主機停機，更換保險絲主機恢復正常。

② 測量真空系統電路板VAC SYSTEM PB插座CN12的N（RP）和A（DP）由電壓0V變?yōu)?V，說明冷卻水壓力不足，檢查進水壓力偏低，導致停機。重新調節進水壓力，停機故障排除。

③ 電鏡有四個皮拉尼規，其中任意一個插座接觸不良都有可能導致停機，檢測真空系統電路板VAC SYSTEM PB插座CN12對應的16腳（PI-2）、18腳（PI-3）、19腳（PI-4）正常均為0V，測17腳（PI-1）為5V不正常，重新插好對應PI-1真空規插座，測17腳為0V恢復正常，PI-1恢復數字顯示，停機故障排除。

故障九（JEM-2000EX）

【故障現象】：

開機30秒自動停機。

【故障分析】：

機械泵，冷卻水壓力，皮拉尼規均正常，空壓機壓力是否≥3.2kg，程序進入自檢異常和循環等待，無法繼續進行而停機。保護性或意外因素導致停機。

【故障排除】：

① 檢測機械泵（RP）泵單元開關S1無輸出，檢查發現機械泵空轉，不能抽氣，結果是皮帶常年運行老化了，更換一新皮帶，機械泵恢復正常運行，30秒鐘停機故障排除。

② 檢測VAC SYSTEM PB插座CN12的V腳（DP1）發現為高電平，擴散泵沒有工作，檢查DP1供電電路保險絲F8熔斷，更換保險絲30秒停機故障排除。

圖7 JEM-2000EX電鏡開機真空系統工作流程圖

故障十（JEM-2000EX）

【故障現象】：

開機由工作狀態進入停機。

【故障分析】：

電鏡在使用中突發性停機，大致有以下幾個原因。

① 人為因素造成停機。

② 市電掉電引起停電停機。

③ 冷卻循環水系統故障引起停機。

【故障排除】：

① 人為誤操作，儀器在使用過程中操作者不慎，未按操作順序進行關機，直接關閉穩壓器電源或總電源開關。另外也有可能誤碰倒了鑰匙開關，由NO轉到了OFF位置，造成人為關機。

② 市電停電引起的整機停機，整機停機后，應及時將各調節旋鈕和相應開關恢復到初始狀態，停機休息一段時間后。供電恢復電后，在各外圍設備無異常情況下，可以重新開機恢復正常運行。

③ 瞬時閃停造成的停機，瞬時閃停表現為照明燈瞬時閃爍，高壓丟失，束電流歸零，各別閥門動作紊亂，V15閥自動打開放氣，機械泵停止運轉等，嚴重時對儀器的某些部件會造成損壞。對于發生整機停機可以重新開機即可。對于部分停機（死機狀態）如計算機軟件程序中斷停機，可重啟計算機執行完程序后，進行二次開機，在開機過程中要隨時注意儀器運行狀態，如有異常及時檢查并維修儀器。

④ 冷卻循環水系統故障引起停機，循環水箱蒸發、滲漏等水量不足，水位下降是水位開關斷開，造成停機。應及時補足水量或修復滲漏，以保證循環水充足水量。管道流水不暢、堵塞、限流等使循環水溫過高，冷凝器覆蓋灰塵過多，冷卻效率下降，超溫保護開關動作停機。應及時疏通管道，檢查水泵進出水口壓力和流量，清除管道水垢及冷凝器覆蓋灰塵，確保管道暢通、水溫不超限，防止出現停機故障。

結語

作為專業電子維修技術人員，對于電鏡的維修不但需要專業的電子基礎知識和電子儀器維修技術，而且還需要積累豐富的實際維修經驗，盡量多參與具體的維修實踐活動，這樣可以大大提高自己的技術業務水平和專業維修技術，豐富自己的維修閱歷，使自己成為經驗豐富且技術高超的受人尊敬的維修大師。

以下幾點供大家參考：

1、要適當懂得分析專業知識和操作知識。

2、要加強提高專業維修技術。

3、提高判斷和識別能力及技巧方法。

4、加強舊儀器的技術改造工作。

5、做好維修記錄，總結維修方法，積累維修經驗。
