FLIR的UltraMax(超級放大)技術是一種獨特的圖像處理方法，能將熱像儀的圖像像素提高四倍，并降低50%的圖像噪點，從而放大成像更小的目標物，實現更精確的測量?，F(xiàn)在對UltraMax技術進行一個全面的解析，方便大家的了解~

UltraMax技術強大，效果斐然

UltraMax是FLIR T630sc、T650sc、T640、T660和T840熱像儀搭載的一種圖像增強技術，能捕捉一系列熱圖像，并將數據合并成一個新圖像，生成的熱圖像具有四倍像素，包括全輻測量數據。

如此，使用UltraMax技術的熱圖像能放得很大，成像更清晰，有助于分析細節。同時，UltraMax對同一探測區域的成像像素點更多，因此還減少了測量光斑大小。從而，尤其是對于細小細節就能進行更精確的測量。有了UltraMax這一新技術，用戶能夠獲得更優質的測量結果，使工作更富有成效。

原理詳細解析

UltraMax是超分辨率的一種類型，是一種將多種原圖中的信息合并到一張新圖像并具有更高分辨率和更少圖像噪點的技術。這看起來可能與另外兩種測量技術——內插法和像素平均法——相類似，但其實完全不同。

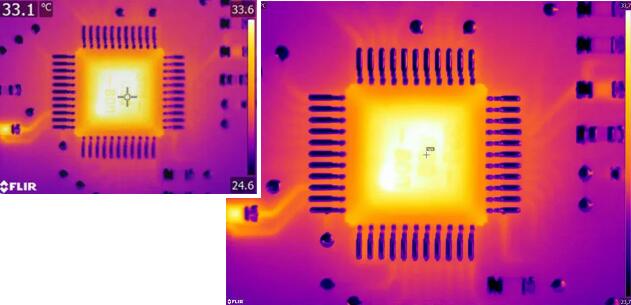

效果前后對比圖

UltraMax使用人體的自然移動來捕捉一組圖像，這組圖像中的每一張都同其他圖像存在細微偏差。這樣就獲得了比單張圖像所能提供的更豐富的數據信息。這些數據經過合并，形成一張新圖像，涵蓋了更多的目標物體像素點，從而獲得比原本的熱像儀探測器更高的分辨率。通過比較多幅圖像中的相似點，可以減少噪點，因此使用這些數據可以生成更清晰的圖像。

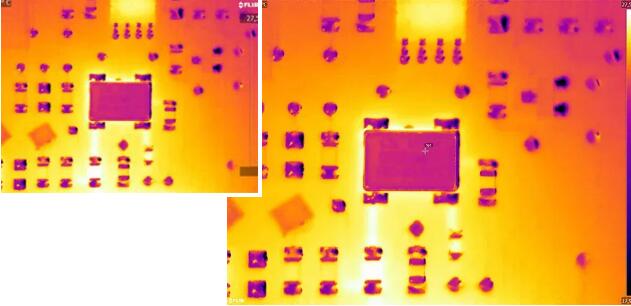

效果前后對比圖

操作簡單，成像清晰

FLIR UltraMax能在1秒以內捕獲16張熱圖像，這些圖像存儲在熱像儀中同一個jpg文件中，在熱像儀或使用軟件瀏覽時，將呈現為一張圖像。在FLIR Tools應用環境下，您可以選擇增強圖像分辨率。這就是UltraMax功能。增強后圖像的分辨率和像素分別是原來的2倍和4倍。所有像素仍包含輻射數據，和正常的FLIR熱圖像一樣。

這樣，使用UltraMax技術的熱圖像能放更大，且成像更清晰，便于更好的分析微小細節。同時，UltraMax對同一探測區域的成像像素點更多，因此還減少了測量光斑大小。從而，尤其是對于細小細節就能進行更精確的測量。比如原圖分辨率為640480的T630sc和T650sc紅外熱像儀能生成120萬像素的UltraMax圖像，可以通過熱像儀的設置菜單根據需要選擇開啟或關閉UltraMax功能。

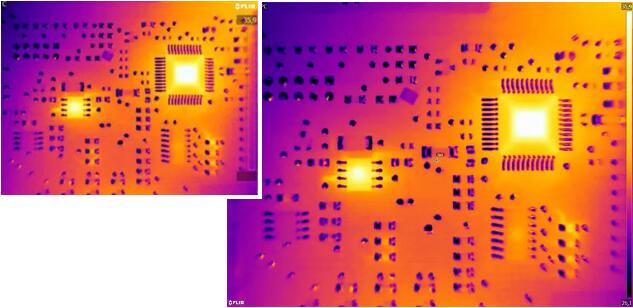

效果前后對比圖

UltraMax將所有圖像存儲在一個JPEG文件中，包含全部完整的輻射數據，之后可通過FLIR ResearchIR軟件轉化成更高清的UltraMax圖像，用于后期的分析和報告生成。

應用局限

UltraMax無法增強圖像質量的情況也會存在。如果在采集圖像的過程中用戶或目標移動過大，會導致無法排序圖像組。同樣，如果熱像儀安裝在三腳架上，移動過少，產生的圖像將不會有足夠的偏差。FLIR建議在拍攝圖像時，只要用雙手穩定握住熱像儀即可，當然場景對比度普遍低或圖像失焦也會影響圖像增強。
