功率計是電壓、電流和功率測量中最常用的儀器。如果我們能根據需求合理的進行二次開發，簡單的功率計也能帶來驚喜的測試效果。

功率計的接口

ZLG致遠電子除了有高端的PA系列功率分析儀以外，還有相對簡單的PA300系列功率計產品。功率計可實現測量電壓、電流、頻率、功率、功率因數、效率（三相功率計）、諧波、積分等功能。其大部分的應用場合是在研發、測試、生產上。特別是一些具備自動化測試的系統或產線上，往往需要對功率計的數據進行集成顯示，這就需要對功率計進行二次開發。

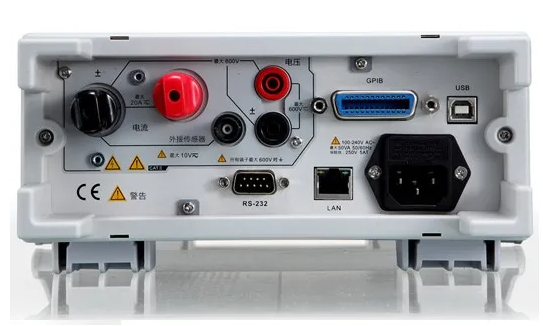

功率計做二次開發首先要確認的就是通訊的接口，ZLG致遠電子PA300系列功率計提供USB、GPIB、以太網以及串口接口，4種接口免費標配，都可以用于二次開發。

二次開發指令標準

PA300系列功率計支持SCPI命令集和Modbus協議實現二次開發。

SCPI是Standard Commands for Programmable Instruments的縮寫，即可編程儀器標準命令集；是一種基于ASCII碼的標準儀器編程語言，供測試和測量?jī)x器使用。SCPI命令一般由英文字母組成，并且不區分字母的大小寫；但為了便于書寫，用戶在書寫時可以省略SCPI命令中的部分字母。具體而言，書寫時，命令集里完整命令的大寫字母不可省略，而小寫字母則可省略。當客戶使用SCPI指令集進行二次開發時，可以選擇USB、GPIB、以太網、串口當中的任一接口。

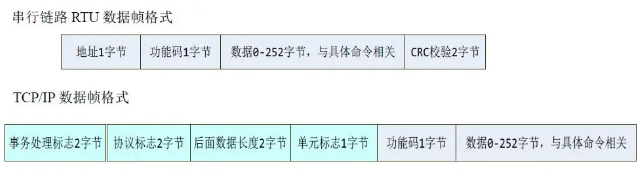

Modbus是一種串行通信協議，是當前工業領域通信協議的一種通用的業界標準，Modbus允許多個 (大約240個) 設備連接在同一個網絡上進行通信，在數據采集與控制系統中，Modbus通常用來連接主機和終端控制系統，Modbus有固定的格式，并通過ID編號進行指定數據的讀寫。PA300系列功率計也支持Modbus協議，當選用Modbus協議時，可以選用串口或以太網進行通信。下圖是當用串口和以太網進行Modbus通信時的數據格式。

開發流程

當我們需要對PA300功率計進行二次開發時，我們可以通過怎樣一個流程來實現呢？

1---選擇我們要用的開發方式

比如SCPI或Modbus模式。

2---選擇我們需要使用的通訊接口

比如USB、GPIB、以太網、串口，注意當使用Modbus模式時只能使用以太網或串口接口。

3---在機器本地選擇使用的協議類型

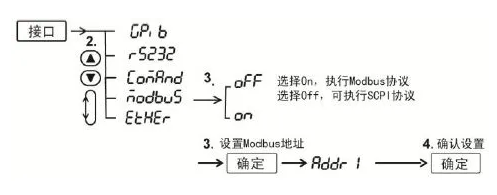

具體操作如圖所示：

4---選用開發環境進行編程和二次開發

因?yàn)镾CPI是標準指令集，所以幾乎可以適用于任何開發環境，我們只需要按照其指令規范進行指令發送，就能對儀器進行操作或數據讀取。而Modbus協議往往應用于已有的Modbus網絡，工程師對Modbus的開發也往往輕車熟路。

5---工程師調用相關指令進行功能開發

根據實際需求，調用相關指令進行功能開發，實現所需要的功能。

為了方便工程師對PA300系列功率計的開發，ZLG致遠電子不僅提供了完善的開發指令說明書，還有遍布各地的技術支持工程師，全程為用戶保駕護航。

軟件呈現

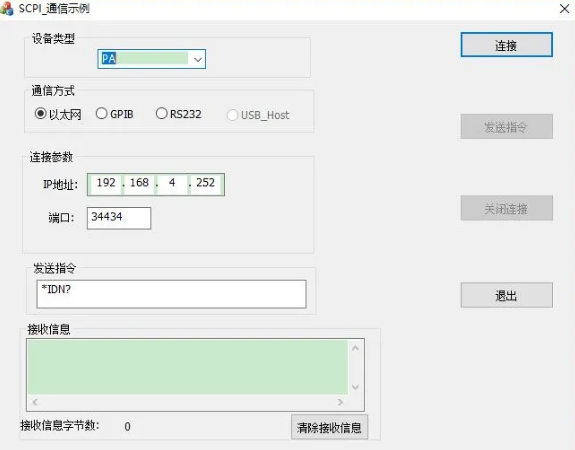

不同的應用場合，不同的工程師開發，最終軟件的風格、內容都會不同，為了方便用戶進行二次開發，ZLG致遠電子專門提供了二次開發的demo例程，如下圖是SCPI開發的例程軟件，客戶不僅可以選擇不同的接口，而且可以實現指令功能的驗證，除此之外還能拿到原始代碼，以便快速上手，縮短開發周期。

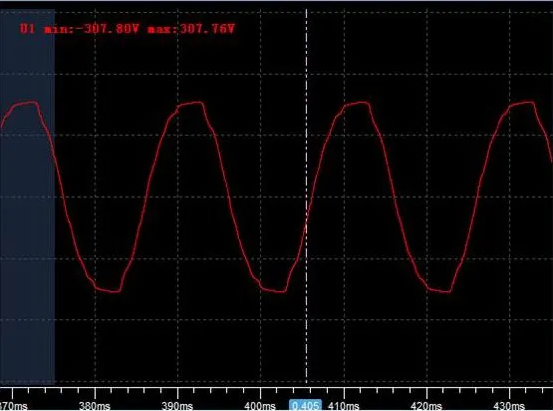

二次開發不僅能實現功率計本地顯示的所有參數，還可以實現功率計本地?zé)o法顯示的波形圖形，實現功率計對電壓、電流波形的繪制。如下圖所示，就是利用二次開發實現了功率計采集波形并實時刷新的功能，所以用好了功率計的二次開發，能給我們帶來意外之喜。

ZLG致遠電子推出的PA300系列功率計有多個型號。

1、按通道可分為：

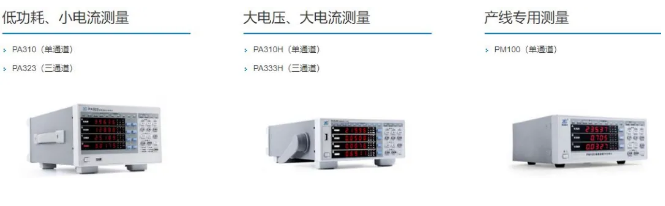

單通道功率計：PA310、PA310H；

三通道功率計PA323、PA333H。

2、按測量范圍可分為：

低功耗、小電流型（直接測量600V，20A）：PA310、PA323；

大電壓、大電流型（直接輸入1000V、50A）：PA310H、PA333H。

此外還有專用于產線的型號：PM100。
