2020年2月6日，美光科技宣布交付全球首款量產的低功耗DDR5 DRAM 芯片，隨后，三星S20系列和小米10系列手機先后發布，全新的LPDDR5內存成為兩家的共同賣點之一，這也預示著DDR5的時代即將到來。今天我們就來聊一聊DDR5的發展過程，設計難題以及如何通過仿真來應對DDR5設計挑戰。

01. DDR技術的發展歷程

02. DDR5的出現，帶來了哪些設計挑戰？

03. 如何通過仿真及建模中的創新克服DDR5技術挑戰

04. DDR5仿真解決方案

05. DDR5仿真實例

01DDR技術的發展歷程

在計算機和移動設備中，DDR是數據的緩沖區，CPU所需訪問與處理的數據幾乎都會經過這里。與此同時，除了暫存CPU運算數據，DDR還需要承擔與外部?jī)?chǔ)存器交互數據的使命。隨著CPU處理能力的不斷提高，對DDR的速度和容量的要求也在不斷地提升。

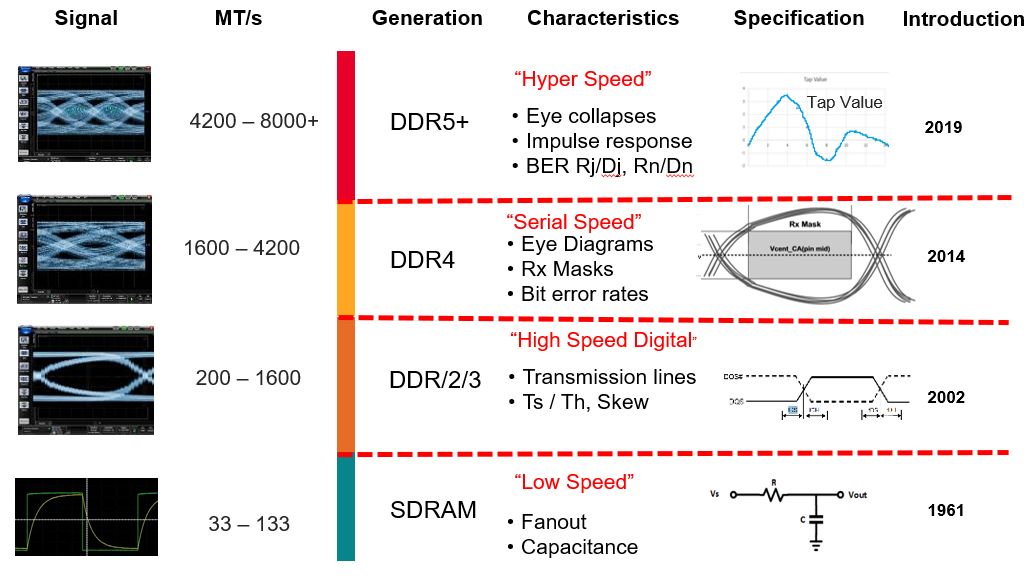

從DDR的發展圖中可以看到，DDR的傳輸速率在成倍提升，而其迭代速度也在不斷加快。

如今，占據著主流市場的是從2014年底開始上市的DDR4。較低的工作電壓以及最高可達4266MT/s的傳輸速率，使其達到前代DDR3三倍速率的同時，擁有更低的功耗。

但是，隨著CPU的核數不斷增多，內存的性能又將成為新的瓶頸。因此JEDEC協會早在2017年就開始和各大SDRAM廠商協作，著手起草DDR5標準，DDR5技術規范草案和LPDDR5的更新標準都已公布，不過至今還未推出正式版本。

目前而言，DDR5的最高速率預計可以達到8.4GT/s，是DDR4的兩倍。同時，工作電壓也從1.2V降低到了1.1V，這也意味著DDR5在性能提高的同時，進一步降低了功耗。

02 DDR5的出現，帶來了哪些設計挑戰？

DDR5的速率最高超過8.4GT/s，達到了前代DDR4最高速率的兩倍。更高的速率，帶來出色性能的同時，不可避免的提升了設計的困難。

挑戰1：串?dāng)_(Crosstalk)

DDR信號較多，走線較為密集，隨著信號速率的增加，傳輸線之間的串?dāng)_也會隨之增加。此外，DDR顆粒的引腳布局，往往多個信號附近只有一個GND引腳，這就使得這些信號需要共用同一個返回路徑，更加增加了相互干擾的風險。

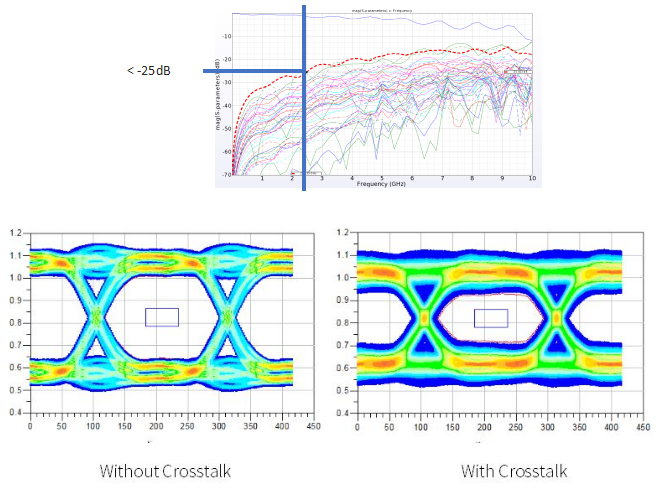

在圖中不難發現，單一傳輸線之間的串?dāng)_都在-25dB以下，這個是相對不錯的結果。然而，即使如此，在觀察眼圖時可以發現，串?dāng)_較為嚴重地減小了眼圖地張開程度。這就意味著，單獨從單一傳輸線的串?dāng)_角度上，并不能確切的得到串?dāng)_真實造成的影響，這給設計過程中，帶來了困難。

挑戰2：抖動(Jitter)

除了串?dāng)_外，抖動也是不能被忽視的問題。

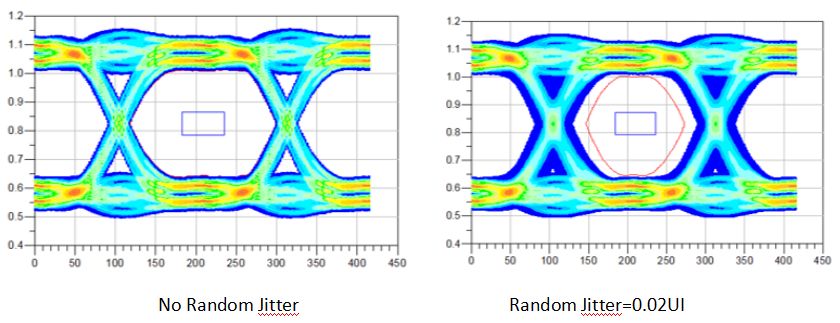

在上圖可以看到，僅僅考慮隨機抖動后，眼圖的時間裕量就減小47%（27ps）。這意味著，如果忽視了抖動的影響，很容易對設計的質量的評估過優，最后造成實際產品的失敗。

挑戰3：碼間干擾(ISI)及均衡(Equation)

由于傳輸線的頻率選擇特性，頻率越高，傳輸線的插入損耗也會隨之增加，信號的衰減和碼間干擾的現象也會更加嚴重。

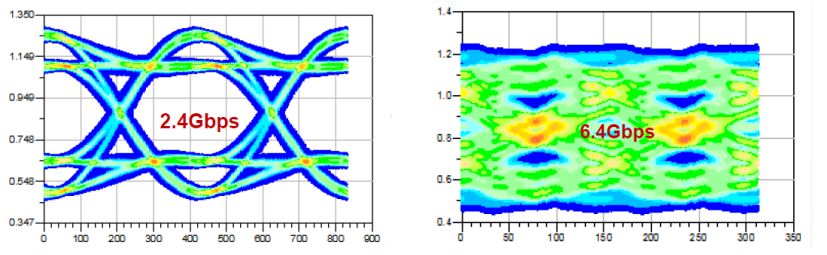

圖中傳輸線在1.2GHz時插損約在-10dB左右，而上升到3.2GHz后，插損達到了-30dB。對比眼圖可以發現，6.4Gbps時，由于ISI和衰減，眼圖已經完全閉合。

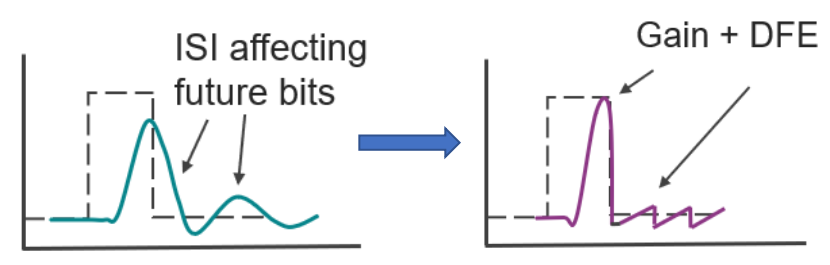

為此，DDR5引入了可調增益以及判決反饋均衡器(DFE)，減小ISI對相鄰bit的影響，用以改善眼圖閉合的情況。

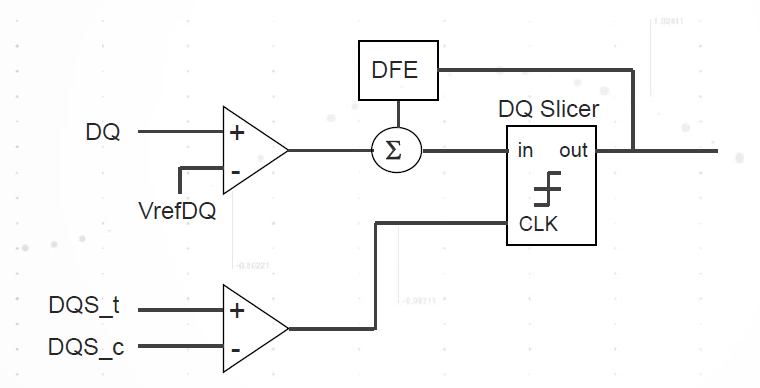

與SERDES中使用的DFE不同的是，在SERDES中，DFE的時鐘信息可以由信號本身通過時鐘恢復獲得。而在DDR5中，由于DQ信號是通過DQS信號觸發的，所以需要將DQS作為時鐘信號，加入到DFE中去。最后形成的是雙輸入，單輸出的DFE。

挑戰4：測試方法

低誤碼率：

在DDR5的協議草案中，要求在測試時系統的誤碼率要在10e-16以下，及最少需要5.3e9個UI，才能保證99.5%的置信水平。無論是在測試，還是仿真中，如此多的bit數都需要花費大量的時間。

虛擬探針：

由于DDR5引入了均衡器，所以最終的接受信號是經過均衡后的得到的結果。但是在測試時，往往只能直接測量到芯片BGA封裝上的信號波形。所以，需要通過軟件仿真或推測模擬出封裝以及均衡器的影響，再通過一個虛擬探針，獲得最后的波形進行分析。

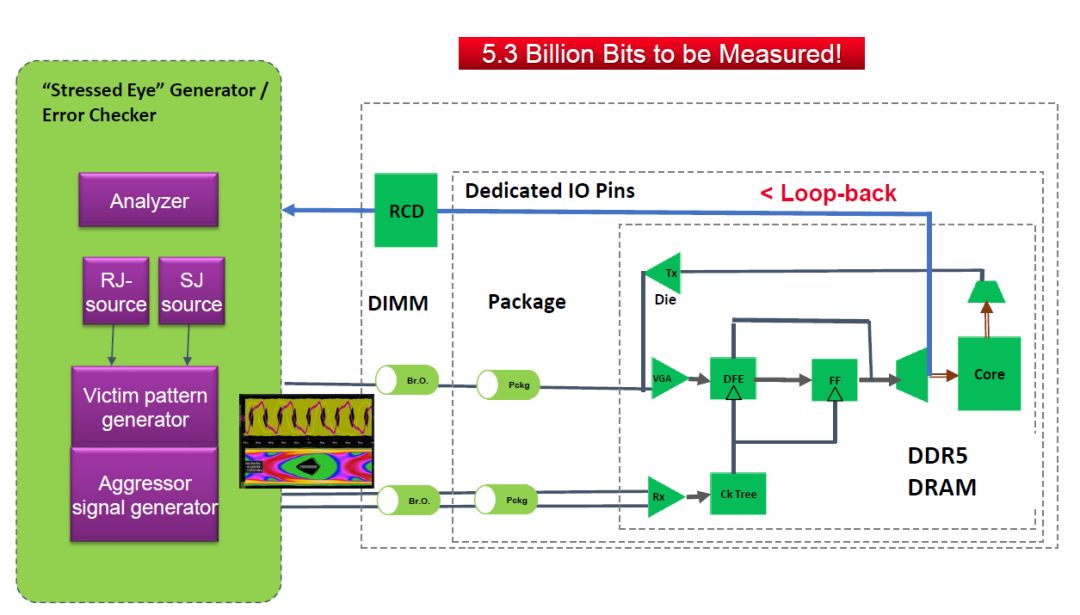

Loop-back模式：

在DDR5芯片中，有一個RCD接口，可以將最后經過均衡處理的數據輸出。測試時可以利用這個接口，將輸入的信號與最后RCD 接口輸出的信號進行對比，獲得整個系統的誤碼率。

03如何通過仿真及建模中的創新克服DDR5技術挑戰？

相對于測試而言，仿真能在較前期對設計進行評估，幫助工程師及時優化設計。這對減少產品風險以及因迭代優化產生的時間和成本有很大的幫助。同時，由于仿真允許在電路的任意節點檢測信號質量，也不存在DDR5測試過程中無法直接測量到均衡后信號的問題。

通道仿真

其次是時鐘問題。SERDES信號往往是通過時鐘恢復電路(CDR)，從信號本身恢復出時鐘信號。而DDR則不同，DQ信號由DQS信號觸發。這就需要仿真器具有時鐘觸發的功能。否則，如果依舊使用DQ信號本身進行時鐘恢復的話，會造成時域的偏移。下圖中，紅色部分為DQ時鐘恢復后結果，藍色為DQ由DQS觸發后的結果?？梢钥吹?，兩個結果在時間上存在一個偏移量。

最后是關于DDR的write-leveling功能。Write-leveling允許設備調整ClK信號與DQS信號之間的時間差。如果仿真器不能實現這個功能，會帶來不必要的調整。

在這里需要注意的是，如果需要使用Rx端DFE的自適應模式，必須在bit-by-bit模式下進行仿真。而statistical模式下，只支持固定抽頭系數的仿真。

在ADS2015中，基于通道仿真技術改進而來的DDR BUS仿真器就已經被應用到DDR仿真中，并在更新中不斷完善，以應對DDR5仿真帶來的挑戰。

IBIS-AMI模型

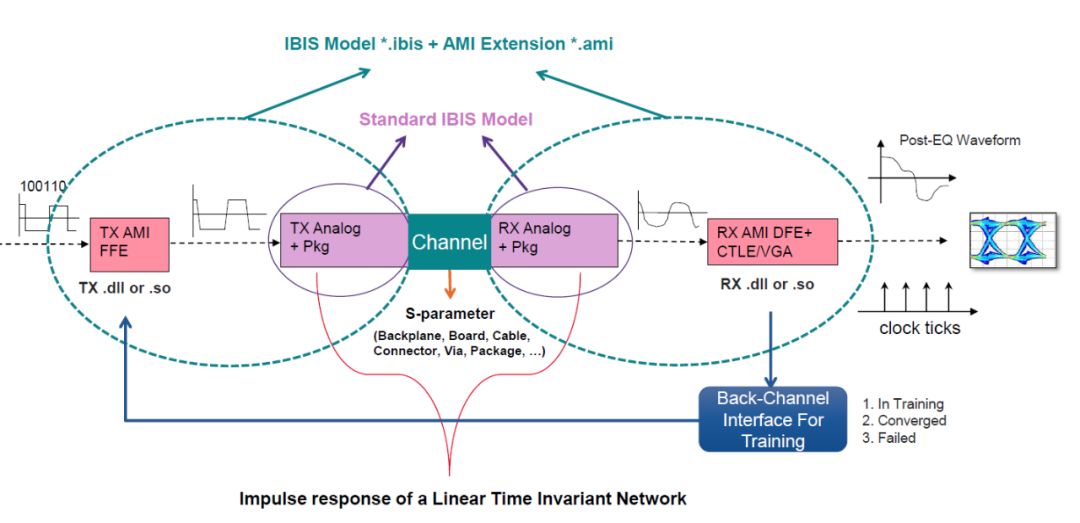

在前代的DDR仿真中，IBIS模型已經得到了廣泛的應用。而DDR5與之前協議的一個很大的差別，就是需要在Rx使用可調增益和DFE的均衡方式對接收到的數據進行處理。這就給了IBIS-AMI模型發揮的舞臺。

IBIS-AMI模型不僅可以在保護IP的前提下滿足各種均衡的需要，而且作為一個通用模型，能在各種工具中進行使用。

當然，雖然IBIS-AMI模型已經在SERDES信號中被廣泛使用。但是這畢竟是第一次應用在單端信號中，有一些部分需要改進。

首先是直流偏置的問題。差分信號不存在直流偏置，因此在使用單端的IBIS-AMI模型進行均衡計算時，直流偏置必須可以通過算法解決。

第二點便是DQS提供時鐘信號的問題了。在前文中介紹過，DDR5的DFE均衡需要DQS提供時鐘信號。這就意味著，DDR5的IBIS-AMI模型，不僅需要有DQ信號的輸入端，還需要DQS信號的輸入，才能恢復出符合要求的信號。

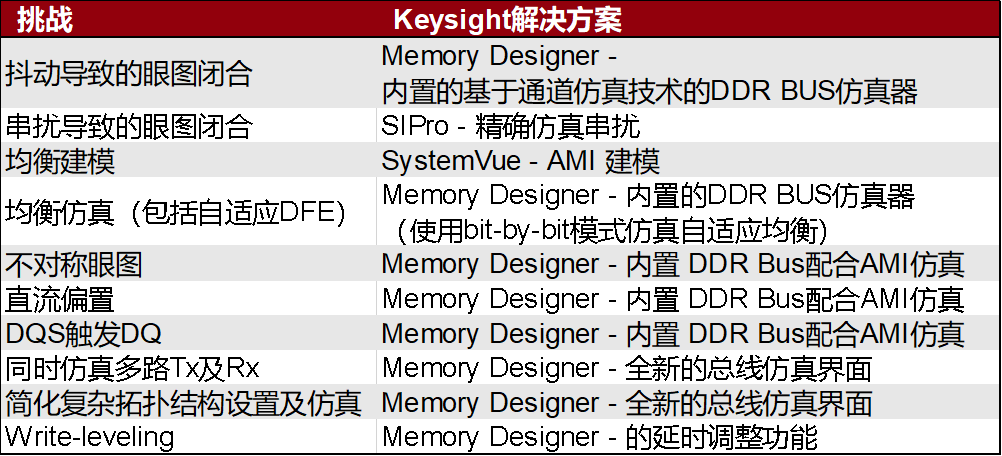

針對之前提到的所有挑戰與創新，如上表所示，Keysight Pathwave平臺的SystemVue，ADS Memory Designer以及ADS SIPro提供了完整的解決方案。(以下案例中使用了Intel提供的IBIS-AMI模型)

SystemVue

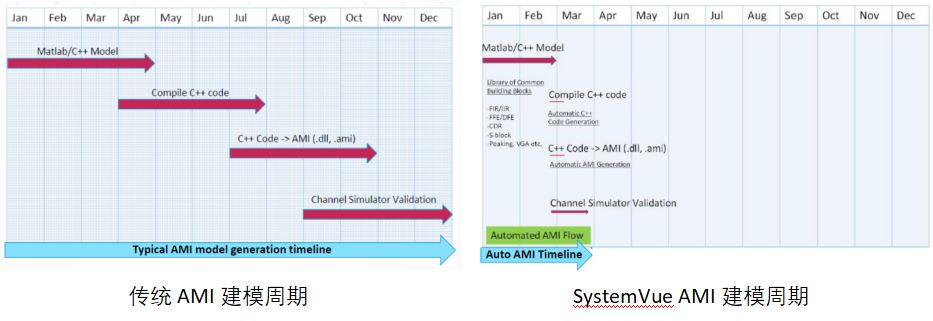

SystemVue是一款被廣泛應用于AMI建模的軟件。用戶可以使用SystemVue中包含的通用算法模塊，快速的構建所需的均衡模型，同時完成AMI模型的編譯和仿真驗證。將原來可能需要花費一整年的AMI建模周期縮短到原有的四分之一。

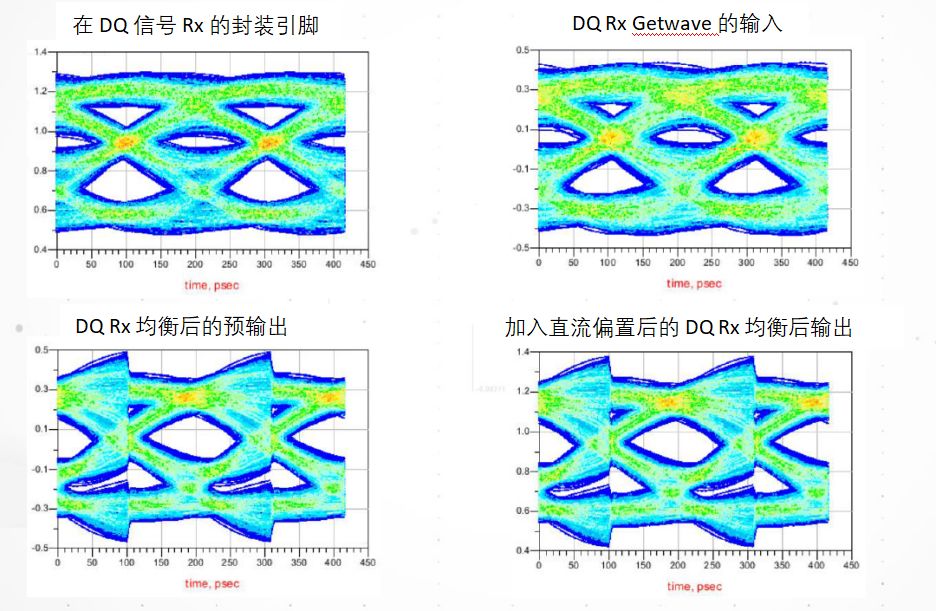

首先，針對直流偏置，在BIRD197.7中，引入了一個新的參數DC_Offset來表示直流偏置。該參數作為一個固定值由EDA軟件定義。在處理波形時，就將DQ信號的直流分量進行抵消，從而保證進入Rx均衡算法中的是中心電壓為0V的波形。

在另一方面，針對DQ信號的DFE需要以DQS作為時鐘的問題，Keysight與Intel協作，一同提出了一個新的雙輸入單輸出的時域波形處理(getwave)函數long AMI_GetWave2()。使用該函數處理時域波形時，可以同時考慮DQ和DQS的輸入。保證在DFE均衡的時候，能夠從DQS中獲取時鐘信號進行計算。

Keysight Pathwave SystemVue可以提供完整的DDR5 AMI 建模解決方案，同時也是唯一一個能夠提供long AMI_GetWave2() 以支持DQ和DQS雙輸入的建模工具。

ADS SIPro

ADS SIPro是一款專用于PCB仿真的EM仿真工具。針對引腳眾多的DDR信號，SIPro中內置了DDR設置向?qū)?，可以幫助用戶快速進行DDR仿真設置。

用戶只需要選擇控制器及內存模塊，相應的網絡就會由軟件自動篩選提取。用戶勾選需要仿真的網絡名后，對應的仿真設置便會自動生成。整個過程只需要一分鐘左右的時間。

此外，SIPro可以快速準確的提取PCB信號的S參數，可信頻率高達40GHz。對于DDR中常見的共用返回路徑的情況，SIPro通過算法識別過孔區域，使用三維電磁場算法FEM，精確提取由此產生的串?dāng)_，保證仿真精度。

Memory Designer

ADS Memory Designer是ADS中專門針對DDR仿真定制的組件。其目的就是減小DDR仿真的復雜度，同時保證DDR仿真的效率和精度。

在Memory Designer中，只需要一張?jiān)韴D便可以分別進行通道和瞬態仿真。而由于總線形式的使用，則將傳統設置方法所需的數小時，縮減至數分鐘，同時也減小了設置錯誤的風險。

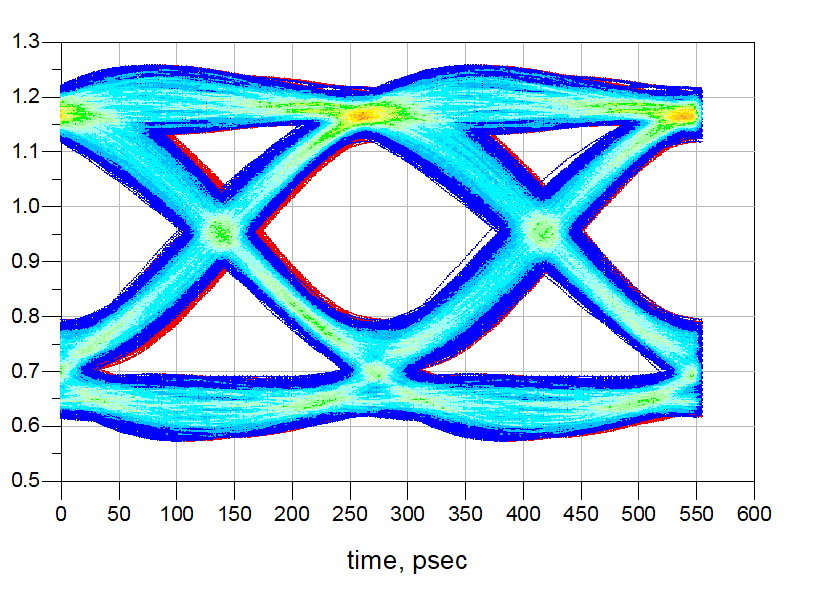

此外，Memory Designer中的DDR BUS仿真器，可以根據信號的上升與下降，使用對應的階躍響應，獲得正確的波形。如下圖所示，DDR BUS仿真器在上升沿與下降沿不對稱的情況下，有很高的精確度。

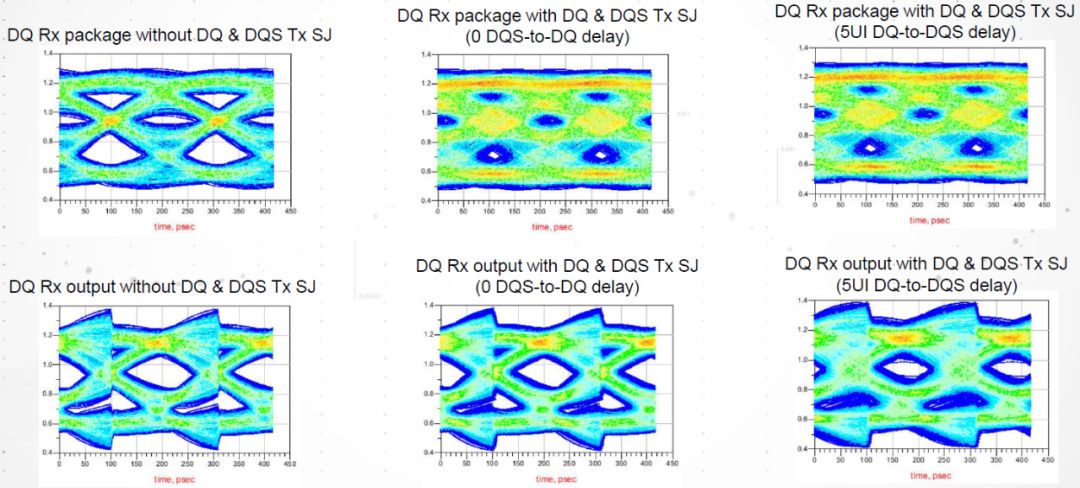

另一方面，基于Keysight成熟的通道仿真算法，DDR BUS仿真器可以根據AMI模型中的均衡算法，對信號進行均衡，同時可以準確預測在低誤碼率情況下的抖動對信號的影響。在下圖中也可以發現，當DQ與DQS存在時間差時，會造成眼圖的偏移。

05 ADS DDR5仿真實例

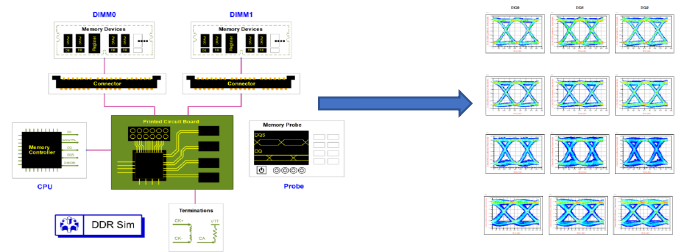

圖中顯示了在ADS Memory Designer環境中DDR5基本的仿真結構，所有信號以總線形式連接，設置過程只需要短短幾分鐘。其中控制器和內存模塊都使用了IBIS-AMI模型，并且允許對AMI模型中的參數進行編輯。

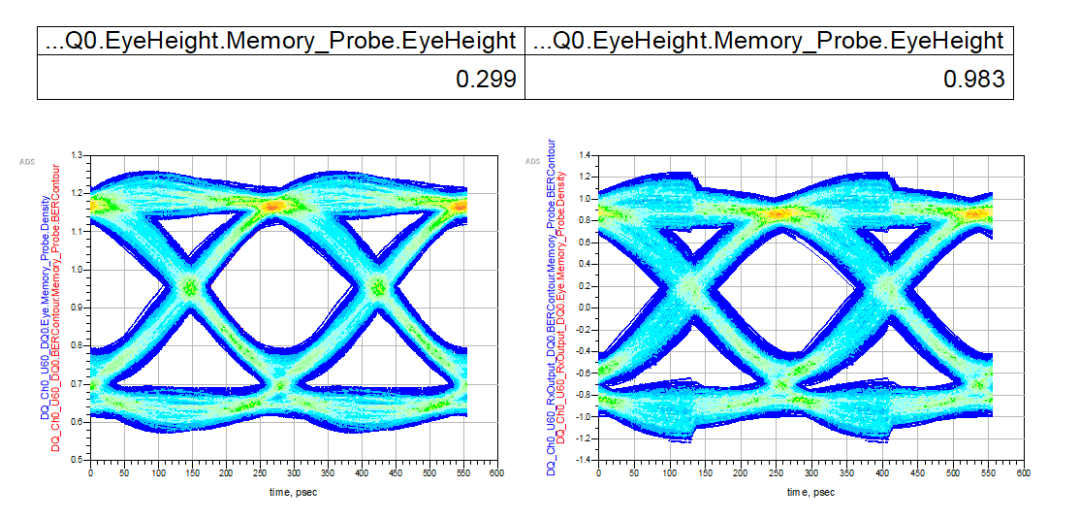

圖中顯示了DDR5在ADS Memory Designer 中的仿真結果。可以發現，經過AMI模型中均衡算法處理的DQ信號，眼圖張開程度明顯增加。

以上介紹了DDR5帶來的挑戰，以及為了應對這些挑戰，Keysight Pathwave做出的創新與應對。
